DPL 10 G3

Passend für Trenn- oder Anschlussleisten von LSA-Systemen der Baureihe 2/10
Bereits bestückt für 10 DA mit einzeln geprüften Gasentladungsableitern
Einzeln austauschbare Schutzelemente (Gasentladungsableiter)

Details

DPL 10 G3

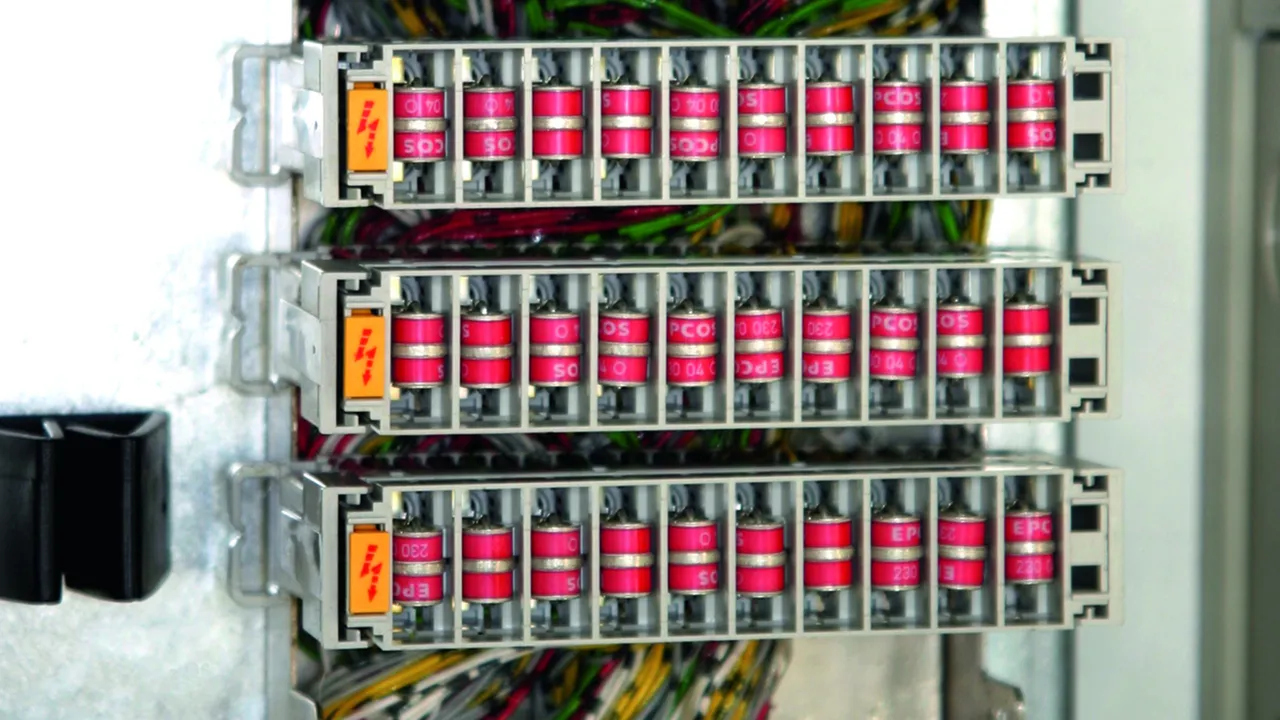

Steckmagazin für 10 DA mit dreipoligen Gasentladungsableitern für nahezu alle Anwendungen. Die Ableiter FSD verfügen über eine fail-safe-Funktion und zusätzlich eine optische Anzeige nach Auslösen des fail-safe. So kann sofort erkannt werden, ob ein Ableiter ausgetauscht werden muss.

2 Produkte

Art.-Nr. 907214 DPL 10 G3 110

GTIN 4013364100879, Zolltarifnr. (EU): 85363010, Bruttogewicht: 71.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Steckmagazin für 10 DA DPL 10 G3 110
DPL 10 G3 110
Überspannungs-Ableiter-Schutzblock
LSA-Plus-Technik Baureihe 2
zum Schutz von 10 DA für
Telekommunikations-Anlagen
Nennableitstoßstrom:(8/20) 10 kA/DA
Nennspannung: 110 V AC
max.zul.Betriebsspannung: 180 V DC

Fabrikat: DEHN
Typ: DPL 10 G3 110
Art.-Nr.: 907214
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	B
Höchste Dauerspannung DC (U_c )	180 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA

Ableiterklasse	B
Nennspannung (U_N )	110 V
Höchste Dauerspannung DC (U_c )	180 V
Höchste Dauerspannung AC (U_c )	127 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Kapazität Ad-Ad (C)	≤ 5 pF
Kapazität Ad-PG (C)	≤ 5 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Einsteckbar in	LSA-Trennleisten und Anschlussleisten (Baureihe 2)
Erdung über	Montagebügel
Gehäusewerkstoff	Polyamid
Farbe	grau
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907216 DPL 10 G3 110 FSD

GTIN 4013364106680, Zolltarifnr. (EU): 85363010, Bruttogewicht: 70.80 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Steckmagazin für 10 DA DPL 10 G3 110 FSD
DPL 10 G3 110 FSD
Überspannungs-Ableiter-Schutzblock
LSA-Plus-Technik Baureihe 2
mit fail safe - Technik und
optischer Defektanzeige durch
Farbumschlag zum Schutz von 10 DA
für Telekommunikations-Anlagen
Nennableitstoßstrom:(8/20) 10 kA/DA
Nennspannung: 110 V AC
max.zul.Betriebsspannung: 180 V DC

Fabrikat: DEHN
Typ: DPL 10 G3 110 FSD
Art.-Nr.: 907216
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	B
Defektanzeige	optisch durch Farbumschlag
Höchste Dauerspannung DC (U_c )	180 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA

Ableiterklasse	B
Defektanzeige	optisch durch Farbumschlag
Nennspannung (U_N )	110 V
Höchste Dauerspannung DC (U_c )	180 V
Höchste Dauerspannung AC (U_c )	127 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Kapazität Ad-Ad (C)	≤ 5 pF
Kapazität Ad-PG (C)	≤ 5 pF
Fail-safe-Verhalten	Gasentladungsableiter mit Federkontakten
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Einsteckbar in	LSA-Trennleisten und Anschlussleisten (Baureihe 2)
Erdung über	Montagebügel
Gehäusewerkstoff	Polyamid
Farbe	grau
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907216 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907216 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
