BLITZDUCTOR XTU – Ableiter-Module mit RFID-LifeCheck

Kombinierter Blitzstrom- und Überspannungs-Ableiter

Höchstes Ableitvermögen für symmetrische Datenschnittstellen
Blitzstromtragfähig bis 10 kA (10/350 μs)
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A – 2 und höher

Mit actiVsense-Technologie

Erkennt automatisch die anliegende Signalspannung im Bereich von 0 bis 180 V
Passt den Schutzpegel optimal an das gerade anliegende Signal an
Ermöglicht Endgeräteschutz durch angepassten Schutzpegel
Ein Ableitertyp für zwei unterschiedliche Datenschnittstellen

Mit integrierter RFID-LifeCheck-Überwachung

Ermöglicht die Ableiterprüfung im laufenden Betrieb
Erkennt eine Vorbelastung des Ableiters
Hohe Signalverfügbarkeit durch vorbeugenden Ableiteraustausch

Ableiter teilbar in Schutzmodul und Basisteil

Für Hutschienenmontage mit Standard-Basisteil
Ermöglicht einfachen Modulwechsel
Vibrations- und schockgeprüft für den sicheren Betrieb
Zwei universelle Basisteile wahlweise mit / ohne Signaltrennung verfügbar

Details

Optimal angepasster Schutzpegel mit integrierter actiVsense-Technologie für Endgeräteschutz.

lorem ipsum — Optimal angepasster Schutzpegel mit integrierter actiVsense-Technologie für Endgeräteschutz.

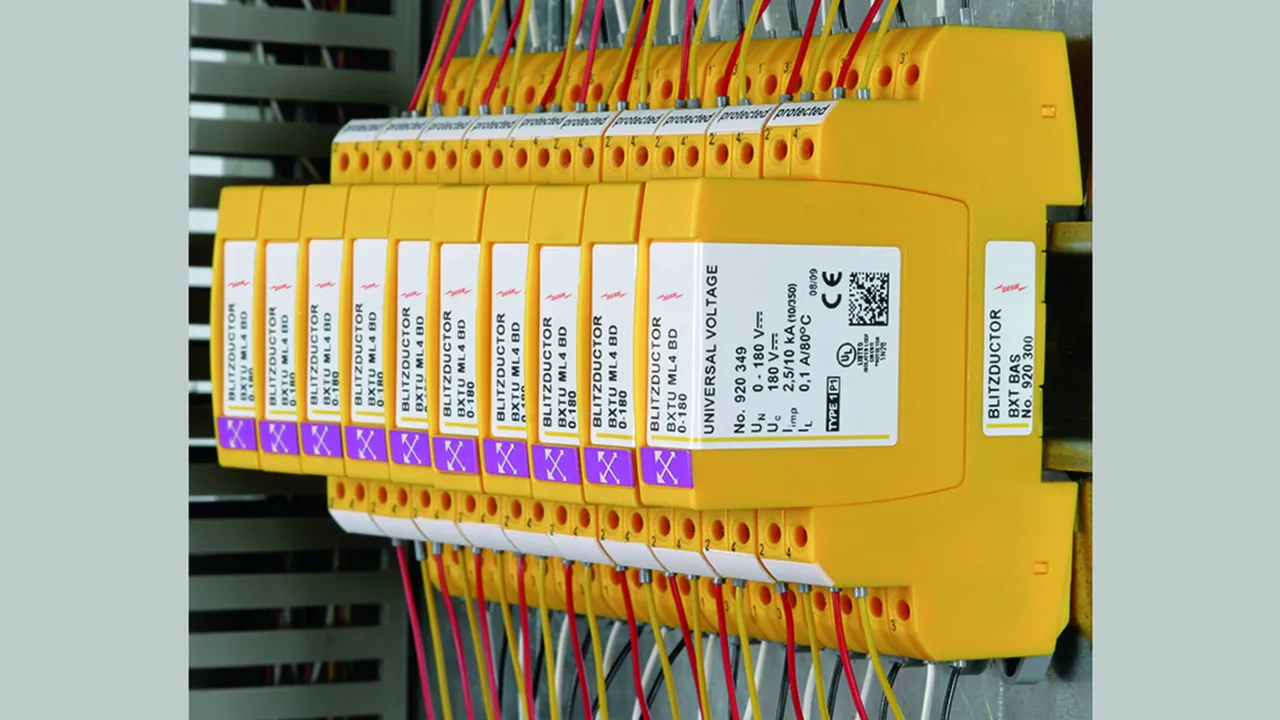

Hutschienenmontage mit integriertem Erdungskontakt.

Integrierter LifeCheck zur schnellen Prüfung des Ableiters auf Vorbelastung für hohe Verfügbarkeit der Signalkreise.

Teilbarer Ableiter in Schutzmodul und Basisteil mit sicherer Verrastung für Vibrations- und Schocksicherheit.

BXTU ML4 BD 0-180

Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie und RFID-LifeCheck zum Schutz von 2 Doppeladern mit gleicher oder auch unterschiedlicher Betriebsspannung symmetrischer Schnittstellen mit galvanischer Trennung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.

1 Produkt

Art.-Nr. 920349 BXTU ML4 BD 0-180

GTIN 4013364126404, Zolltarifnr. (EU): 85363010, Bruttogewicht: 32.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML4 BD 0-180
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1/P1 mit actiVsense- Technologie
zur automatischen Erkennung derv Betriebsspannung
und optimalen Anpassung des Schutzpegels;geprüft nach EN 61643-21
und energetisch koordiniert nach IEC 61643-22 zum Schutz zweier Doppeladern
für symmetrische Schnittstellen mit galvanischer Trennung.
Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Frequenz der Betriebsspannung : 0-400 Hz
Zulässige überlagerte Signalspannung: ≤ +/- 5 V
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: BXTU ML4 BD 0-180
Art.-Nr.: 920349
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	180 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Zulassungen	CSA, UL 497B, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	M
Ableiterüberwachung	LifeCheck
Betriebsspannung (U_N )	0-180 V
Frequenz der Betriebsspannung (f_UN )	0-400 Hz
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	siehe Diagramm, Linie C2
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	siehe Diagramm, Linie C3
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ U_N+ 53 V
Schutzpegel Ad-PG bei C2/C3/D1 (U_P )	≤ 550 V
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Kapazität Ad-Ad (C)	≤ 80 pF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil BXT BAS / BSP BAS 4
Erdung über	Basisteil BXT BAS / BSP BAS 4
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	CSA, UL 497B, SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Artikel 920349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXTU ML2 BD S 0-180

Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie und RFID-LifeCheck zum Schutz von 1 Doppelader mit wahlweise direkter oder indirekter Schirmerdung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.

1 Produkt

Art.-Nr. 920249 BXTU ML2 BD S 0-180

GTIN 4013364127845, Zolltarifnr. (EU): 85363010, Bruttogewicht: 29.60 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1/P1
mit actiVsense- Technologie zur automatischen Erkennung der Betriebsspannung
und optimalen Anpassung des Schutzpegels; geprüft nach EN 61643-21
und energetisch koordiniert nach IEC 61643-22 zum Schutz von einer Doppelader
für symmetrische Schnittstellen mit galvanischer Trennung,
wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Frequenz der Betriebsspannung : 0-400 Hz
Zulässige überlagerte Signalspannung: ≤ +/- 5 V
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA

Fabrikat: DEHN
Typ: BXTU ML2 BD S 0-180
Art.-Nr.: 920249
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	180 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Zulassungen	CSA, UL 497B, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	M
Ableiterüberwachung	LifeCheck
Betriebsspannung (U_N )	0-180 V
Frequenz der Betriebsspannung (f_UN )	0-400 Hz
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	siehe Diagramm, Linie C2
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	siehe Diagramm, Linie C3
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ U_N+ 53 V
Schutzpegel Ad-PG bei C2/C3/D1 (U_P )	≤ 550 V
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Kapazität Ad-Ad (C)	≤ 80 pF
Kapazität Ad-PG (C)	≤ 25 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil BXT BAS / BSP BAS 4
Erdung über	Basisteil BXT BAS / BSP BAS 4
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	CSA, UL 497B, SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de
