Spezifische PCB-Lösungen

Montagefertige Überspannungsableiter zum Schutz des Endgerätes
Platzsparende Schutzgeräte zur Integration in die Kundenapplikation
Einsetzbar in AC, DC, AC+DC Applikationen
Bestückung in THT Technologie direkt auf der Leiterplatte
Ausführung als Typ 1 + 2 Kombiableiter in RAC Funkenstreckentechnologie mit Folgestrombegrenzung
Ausführung als Typ 2 Ableiter in Varistortechnologie mit Ableiterüberwachung "Thermo Dynamic-Control"
Hohe Gerätesicherheit auf minimalem Bauraum
Einsatz in unterschiedlichen Branchen: z.B. Wind, PV, Mobilfunk

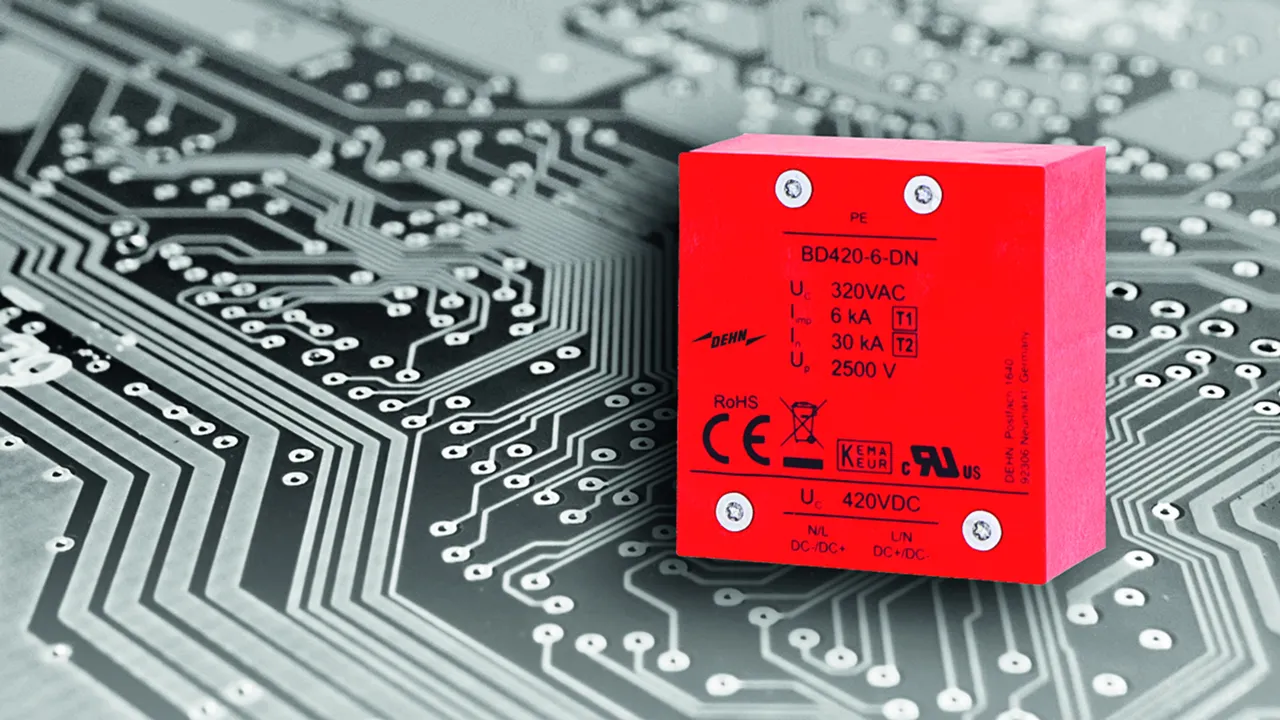

BD420-6-DN

1 Produkt

Art.-Nr. 900488 BD420-6-DN

GTIN 4013364426382, Zolltarifnr. (EU): 85363090, Bruttogewicht: 58.00 g, VPE: 125.00 Stk.

Abbildungen

Weitere Information

Fabrikat: DEHN
Typ: BD420-6-DN
Art.-Nr.: 900488
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennspannung DC (U_N )	380 V
Höchste Dauerspannung DC (U_C )	420 V
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Spezifische Energie (W/R)	9 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi) 275 V	3 kA_eff
Folgestromlöschfähigkeit AC (I_fi)320 V	1,5 kA_eff
Folgestromlöschfähigkeit DC (I_fi)420 V	50 A
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel] (T_U )	-40 °C ... +105 °C
Montage auf	PCB
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0 und UL
Einbauort	Leiterplattenbestückung
Einbaumaße	41,05 x 38,25 x 20 mm
Zulassungen	KEMA, UL

Artikel 900488 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900488 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VC 350 2 5

1 Produkt

Art.-Nr. 900495 VC 350 2 5

GTIN 6942299502527, Bruttogewicht: 27.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

VC 350 2 5 PCB Überspannungsableiter
Zweipoliger Überspannungsableiter
Zur Montage auf Leiterplatten von zu schützenden Endgeräten
Typ 2 SPD nach IEC 61643-11
Energetisch koordiniert gemäß IEC 62305-4, GB/T21714.4-2015 mit Ableiter der Red/Line-Produktfamilie

Fabrikat: DEHN
Typ: VC 350 2 5
Art.-Nr.: 900495
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	350 V (50 / 60 Hz)
Schutzpegel (U_P )	≤ 1,5 kV
Ergänzende Angaben:	---------------------------------
– Nennableitstoßstrom (8/20 µs) bei ≤70 °C [L-N/N-PE / L-PE] (I_n )	5,5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	350 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 2P
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms – sicherer Ausfall
Funktions- / Defektanzeige	grün / nicht grün
Montage auf	Leiterplatte
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	25 x 24 x 16,2 mm
Zulassungen	CE / TÜV
Verschmutzungsgrad	II
Anzahl der Ports	1
Max. Einbauhöhe	5000 m
Isolationsspannung	2,5 kV, 1 min.
Zugfestigkeit	40 N
Sicherheitslücke	3 mm
Platinenlöten	260 °C, 10 s (Max. 2 times)
Metalllöten	350 °C, 5 s
Temperaturbeständigkeit des Trennschalters	130 °C, 30 min.
Betriebstemperaturbereich (T_U )	-40 °C ~ +95 °C (humidity: 45% RH~95%RH), +95 °C ~ +105 °C (humidity: 45% RH~75%RH)
Stromversorgungssystem	TT/TN
Ergänzende Angaben:	---------------------------------
– Nennableitstoßstrom (8/20 µs) bei ≤70 °C [L-N/N-PE / L-PE] (I_n )	5,5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

Artikel 900495 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900495 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VC 320 2 10

1 Produkt

Art.-Nr. 900499 VC 320 2 10

GTIN , Bruttogewicht: 0.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Fabrikat: DEHN
Typ: VC 320 2 10
Art.-Nr.: 900499
oder gleichwertig.

Technische Daten

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	450 V
Schutzpegel (U_P )	≤ 1,8 kV
Ergänzende Angaben:	---------------------------------

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	450 V
Nennspannung DC (U_N )	400 V
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	20 kA
Schutzpegel (U_P )	≤ 1,8 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 25 2P
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Funktions- / Defektanzeige	schwarz / rot
Montage auf	Leiterplatte
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	40,8 x 38 x 20 mm
Zulassungen	TÜV; CE
Verschmutzungsgrad	II
Anzahl der Ports	1
Max. Einbauhöhe	5000 m
Platinenlöten	260 °C, 10 s (Max. 2 times)
Betriebstemperaturbereich (T_U )	-40 °C ~ +85 °C
Stromversorgungssystem	TT/TN
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0,1 A
Fernmeldekontakt: max. Schaltvermögen DC	125 V / 0,05 A
Ergänzende Angaben:	---------------------------------

Artikel 900499 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900499 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VC 385 1 10

1 Produkt

Art.-Nr. 900485 VC 385 1 10

GTIN 4013364434790, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.58 g, VPE: 120.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Fabrikat: DEHN
Typ: VC 385 1 10
Art.-Nr.: 900485
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	385 V
Schutzpegel (U_P )	≤ 1,75 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	385 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 1,75 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	80 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Artikel 900485 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900485 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VC 600 1 10

1 Produkt

Art.-Nr. 900486 VC 600 1 10

GTIN 4013364434806, Zolltarifnr. (EU): 85363010, Bruttogewicht: 38.25 g, VPE: 120.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Fabrikat: DEHN
Typ: VC 600 1 10
Art.-Nr.: 900486
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	600 V
Schutzpegel (U_P )	≤ 2,5 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	600 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	80 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 18 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Artikel 900486 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900486 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VC NPE 1 10

1 Produkt

Art.-Nr. 900483 VC NPE 1 10

GTIN 4013364434813, Zolltarifnr. (EU): 85363010, Bruttogewicht: 22.25 g, VPE: 120.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Fabrikat: DEHN
Typ: VC NPE 1 10
Art.-Nr.: 900483
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V
Schutzpegel (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	255 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Artikel 900483 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900483 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VC PV 670 1 10

1 Produkt

Art.-Nr. 900487 VC PV 670 1 10

GTIN 4013364434820, Zolltarifnr. (EU): 85363010, Bruttogewicht: 34.33 g, VPE: 120.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Fabrikat: DEHN
Typ: VC PV 670 1 10
Art.-Nr.: 900487
oder gleichwertig.

Zertifikate

Technische Daten

Maximale PV-Spannung (U_CPV )	670 V
Schutzpegel (U_P )	≤ 2 kV

SPD nach EN 50539-11 / IEC 61643-31	Typ 2 / Class II
SPD nach UL 1449	4CA
Maximale PV-Spannung (U_CPV )	670 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,7 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit (I_SCPV )	1 kA
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	34 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Artikel 900487 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900487 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VC PV 750 1 10

1 Produkt

Art.-Nr. 900481 VC PV 750 1 10

GTIN 4013364434837, Zolltarifnr. (EU): 85363010, Bruttogewicht: 38.08 g, VPE: 120.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Fabrikat: DEHN
Typ: VC PV 750 1 10
Art.-Nr.: 900481
oder gleichwertig.

Zertifikate

Technische Daten

Maximale PV-Spannung (U_CPV )	750 V
Schutzpegel (U_P )	≤ 2,5 kV

SPD nach EN 50539-11 / IEC 61643-31	Typ 2 / Class II
SPD nach UL 1449	4CA
Maximale PV-Spannung (U_CPV )	750 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit (I_SCPV )	1 kA
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	34 x 18 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Artikel 900481 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900481 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Spezifische PCB-Lösungen

BD420-6-DN

Art.-Nr. 900488 BD420-6-DN

Artikel 900488 wurde zum Merkzettel hinzugefügt.

Artikel 900488 wurde zum Warenkorb hinzugefügt.

VC 350 2 5

Art.-Nr. 900495 VC 350 2 5

Artikel 900495 wurde zum Merkzettel hinzugefügt.

Artikel 900495 wurde zum Warenkorb hinzugefügt.

VC 320 2 10

Art.-Nr. 900499 VC 320 2 10

Artikel 900499 wurde zum Merkzettel hinzugefügt.

Artikel 900499 wurde zum Warenkorb hinzugefügt.

VC 385 1 10

Art.-Nr. 900485 VC 385 1 10

Artikel 900485 wurde zum Merkzettel hinzugefügt.

Artikel 900485 wurde zum Warenkorb hinzugefügt.

VC 600 1 10

Art.-Nr. 900486 VC 600 1 10

Artikel 900486 wurde zum Merkzettel hinzugefügt.

Artikel 900486 wurde zum Warenkorb hinzugefügt.

VC NPE 1 10

Art.-Nr. 900483 VC NPE 1 10

Artikel 900483 wurde zum Merkzettel hinzugefügt.

Artikel 900483 wurde zum Warenkorb hinzugefügt.

VC PV 670 1 10

Art.-Nr. 900487 VC PV 670 1 10

Artikel 900487 wurde zum Merkzettel hinzugefügt.

Artikel 900487 wurde zum Warenkorb hinzugefügt.

VC PV 750 1 10

Art.-Nr. 900481 VC PV 750 1 10

Artikel 900481 wurde zum Merkzettel hinzugefügt.

Artikel 900481 wurde zum Warenkorb hinzugefügt.

Spezifische PCB-Lösungen

BD420-6-DN

Art.-Nr. 900488 BD420-6-DN

Artikel 900488 wurde zum Merkzettel hinzugefügt.

Artikel 900488 wurde zum Warenkorb hinzugefügt.

VC 350 2 5

Art.-Nr. 900495 VC 350 2 5

Sie müssen angemeldet sein um 900495.stp herunterzuladen.

Sie müssen angemeldet sein um 900495.igs herunterzuladen.

Sie müssen angemeldet sein um 900495.jt herunterzuladen.

Sie müssen angemeldet sein um 900495.dwg herunterzuladen.

Sie müssen angemeldet sein um 900495m_D.dxf herunterzuladen.

Artikel 900495 wurde zum Merkzettel hinzugefügt.

Artikel 900495 wurde zum Warenkorb hinzugefügt.

VC 320 2 10

Art.-Nr. 900499 VC 320 2 10

Sie müssen angemeldet sein um 900499.stp herunterzuladen.

Sie müssen angemeldet sein um 900499.igs herunterzuladen.

Sie müssen angemeldet sein um 900499.jt herunterzuladen.

Sie müssen angemeldet sein um 900499.dwg herunterzuladen.

Artikel 900499 wurde zum Merkzettel hinzugefügt.

Artikel 900499 wurde zum Warenkorb hinzugefügt.

VC 385 1 10

Art.-Nr. 900485 VC 385 1 10

Sie müssen angemeldet sein um 900483_485_487.stp herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.igs herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.jt herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.dwg herunterzuladen.

Sie müssen angemeldet sein um 900485m_CN.dxf herunterzuladen.

Artikel 900485 wurde zum Merkzettel hinzugefügt.

Artikel 900485 wurde zum Warenkorb hinzugefügt.

VC 600 1 10

Art.-Nr. 900486 VC 600 1 10

Sie müssen angemeldet sein um 900481_486.stp herunterzuladen.

Sie müssen angemeldet sein um 900481_486.igs herunterzuladen.

Sie müssen angemeldet sein um 900481_486.jt herunterzuladen.

Sie müssen angemeldet sein um 900481_486.dwg herunterzuladen.

Sie müssen angemeldet sein um 900486m_CN.dxf herunterzuladen.

Artikel 900486 wurde zum Merkzettel hinzugefügt.

Artikel 900486 wurde zum Warenkorb hinzugefügt.

VC NPE 1 10

Art.-Nr. 900483 VC NPE 1 10

Sie müssen angemeldet sein um 900483_485_487.stp herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.igs herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.jt herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.dwg herunterzuladen.

Sie müssen angemeldet sein um 900485m_CN.dxf herunterzuladen.

Artikel 900483 wurde zum Merkzettel hinzugefügt.

Artikel 900483 wurde zum Warenkorb hinzugefügt.

VC PV 670 1 10

Art.-Nr. 900487 VC PV 670 1 10

Sie müssen angemeldet sein um 900483_485_487.stp herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.igs herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.jt herunterzuladen.

Sie müssen angemeldet sein um 900483_485_487.dwg herunterzuladen.

Sie müssen angemeldet sein um 900485m_CN.dxf herunterzuladen.

Artikel 900487 wurde zum Merkzettel hinzugefügt.

Artikel 900487 wurde zum Warenkorb hinzugefügt.

VC PV 750 1 10

Art.-Nr. 900481 VC PV 750 1 10

Sie müssen angemeldet sein um 900481_486.stp herunterzuladen.

Sie müssen angemeldet sein um 900481_486.igs herunterzuladen.

Sie müssen angemeldet sein um 900481_486.jt herunterzuladen.

Sie müssen angemeldet sein um 900481_486.dwg herunterzuladen.

Sie müssen angemeldet sein um 900486m_CN.dxf herunterzuladen.

Artikel 900481 wurde zum Merkzettel hinzugefügt.

Artikel 900481 wurde zum Warenkorb hinzugefügt.
