Leitungshalter für Wärmedämm-Verbundsysteme

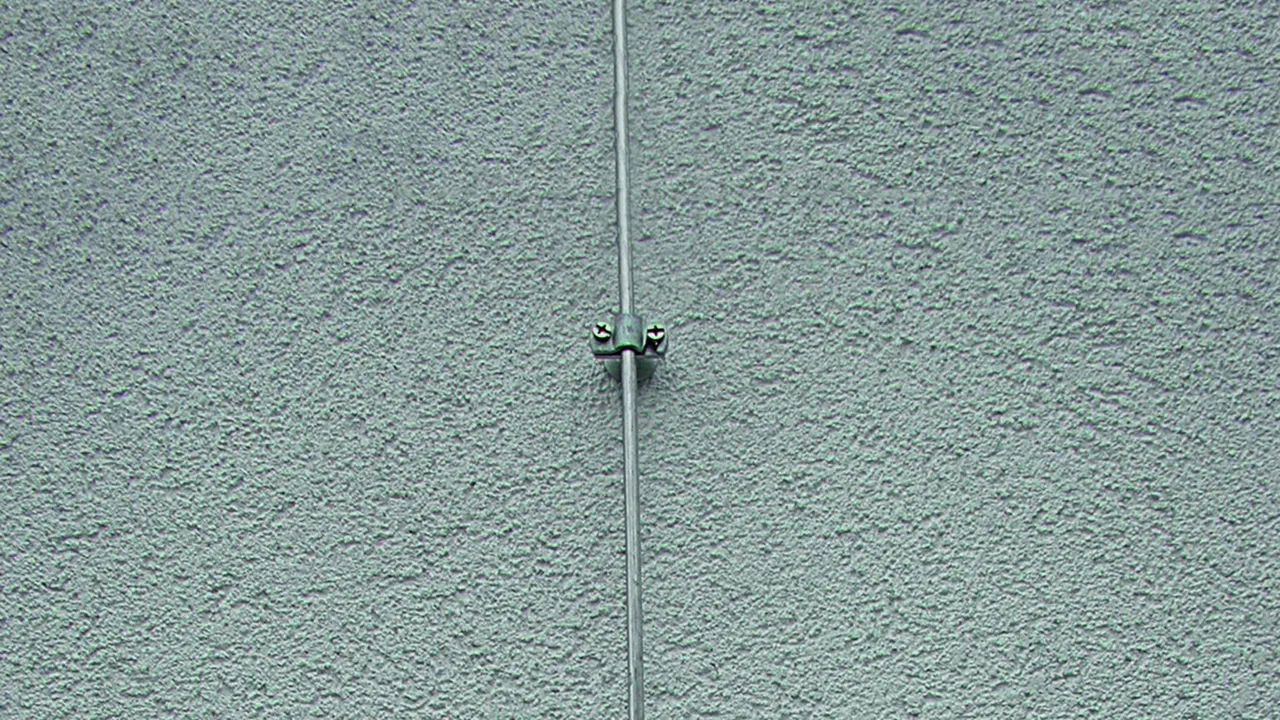

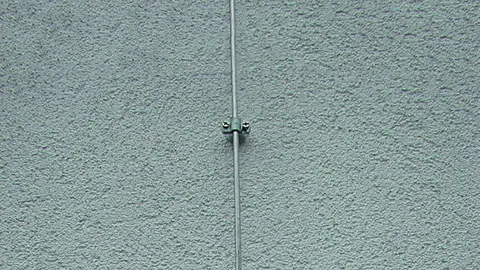

Leitungshalter zum Befestigen von Ableitungen an Wänden mit Wärmedämm-Verbundsystem.
Zweischrauben-Überleger mit Schrauben M6, mit Abdeckbund (ZG) und Kunststoffdübel Ø10 mm, feste Leitungsführung.

3 Produkte

Art.-Nr. 273740 LH ZS 7.10 AB D10X140 STTZN ZG

GTIN 4013364096714, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 50.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 273740.stp

      Sie müssen angemeldet sein um 273740.stp herunterzuladen.

      Login
    • 273740.igs

      Sie müssen angemeldet sein um 273740.igs herunterzuladen.

      Login
    • 273740.jt

      Sie müssen angemeldet sein um 273740.jt herunterzuladen.

      Login
    • 273740.dwg

      Sie müssen angemeldet sein um 273740.dwg herunterzuladen.

      Login
    • 273740m_D.dxf

      Sie müssen angemeldet sein um 273740m_D.dxf herunterzuladen.

      Login
Leitungshalter für Wärmedämm-Verbundsysteme
Leitungshalter, für Wärmedämm-Verbundsysteme
Zweischrauben-Überleger mit Schrauben M6,
feste Leitungsführung
Klemmlänge: 70 mm
Leitungshalter Aufnahme Rd: 7-10 mm
Werkstoff Unterteil: ZG
Werkstoff Überleger: St/tZn
Schraube Dübel: (TX40) 7 x 140 mm

Fabrikat: DEHN
Typ: LH ZS 7.10 AB D10X140 STTZN ZG
Art.-Nr.: 273740
oder gleichwertig.

Zertifikate



Technische Daten

Klemmlänge 70 mm
Gesamtlänge 140 mm
Leitungshalter Aufnahme Rd 7-10 mm
Werkstoff Unterteil ZG
Werkstoff Überleger St/tZn
Bauhöhe Leitungshalter 20 mm
Schraube Dübel bl (TX40) 7 x 140 mm
Normenbezug DIN EN 62561-4

Artikel 273740 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 273740 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 273741 LH ZS 7.10 AB D10X180 STTZN ZG

GTIN 4013364096721, Zolltarifnr. (EU): 85389099, Bruttogewicht: 126.22 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 273741.stp

      Sie müssen angemeldet sein um 273741.stp herunterzuladen.

      Login
    • 273741.igs

      Sie müssen angemeldet sein um 273741.igs herunterzuladen.

      Login
    • 273741.jt

      Sie müssen angemeldet sein um 273741.jt herunterzuladen.

      Login
    • 273741.dwg

      Sie müssen angemeldet sein um 273741.dwg herunterzuladen.

      Login
    • 273740m_D.dxf

      Sie müssen angemeldet sein um 273740m_D.dxf herunterzuladen.

      Login
Leitungshalter für Wärmedämm-Verbundsysteme
Leitungshalter, für Wärmedämm-Verbundsysteme
Zweischrauben-Überleger mit Schrauben M6,
feste Leitungsführung
Klemmlänge: 100 mm
Leitungshalter Aufnahme Rd: 7-10 mm
Werkstoff Unterteil: ZG
Werkstoff Überleger: St/tZn
Schraube Dübel: (TX40) 7 x 180 mm

Fabrikat: DEHN
Typ: LH ZS 7.10 AB D10X180 STTZN ZG
Art.-Nr.: 273741
oder gleichwertig.

Zertifikate



Technische Daten

Klemmlänge 100 mm
Gesamtlänge 180 mm
Leitungshalter Aufnahme Rd 7-10 mm
Werkstoff Unterteil ZG
Werkstoff Überleger St/tZn
Bauhöhe Leitungshalter 20 mm
Schraube Dübel bl (TX40) 7 x 180 mm
Normenbezug DIN EN 62561-4

Artikel 273741 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 273741 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 273742 LH ZS 7.10 AB D10X240 STTZN ZG

GTIN 4013364096738, Zolltarifnr. (EU): 85389099, Bruttogewicht: 154.76 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 273742.stp

      Sie müssen angemeldet sein um 273742.stp herunterzuladen.

      Login
    • 273742.igs

      Sie müssen angemeldet sein um 273742.igs herunterzuladen.

      Login
    • 273742.jt

      Sie müssen angemeldet sein um 273742.jt herunterzuladen.

      Login
    • 273742.dwg

      Sie müssen angemeldet sein um 273742.dwg herunterzuladen.

      Login
    • 273740m_D.dxf

      Sie müssen angemeldet sein um 273740m_D.dxf herunterzuladen.

      Login
Leitungshalter für Wärmedämm-Verbundsysteme
Leitungshalter, für Wärmedämm-Verbundsysteme
Zweischrauben-Überleger mit Schrauben M6,
feste Leitungsführung
Klemmlänge: 160 mm
Leitungshalter Aufnahme Rd: 7-10 mm
Werkstoff Unterteil: ZG
Werkstoff Überleger: St/tZn
Schraube Dübel: (TX40) 7 x 240 mm

Fabrikat: DEHN
Typ: LH ZS 7.10 AB D10X240 STTZN ZG
Art.-Nr.: 273742
oder gleichwertig.

Zertifikate



Technische Daten

Klemmlänge 160 mm
Gesamtlänge 230 mm
Leitungshalter Aufnahme Rd 7-10 mm
Werkstoff Unterteil ZG
Werkstoff Überleger St/tZn
Bauhöhe Leitungshalter 20 mm
Schraube Dübel bl (TX40) 7 x 240 mm
Normenbezug DIN EN 62561-4

Artikel 273742 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 273742 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
