Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.60 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

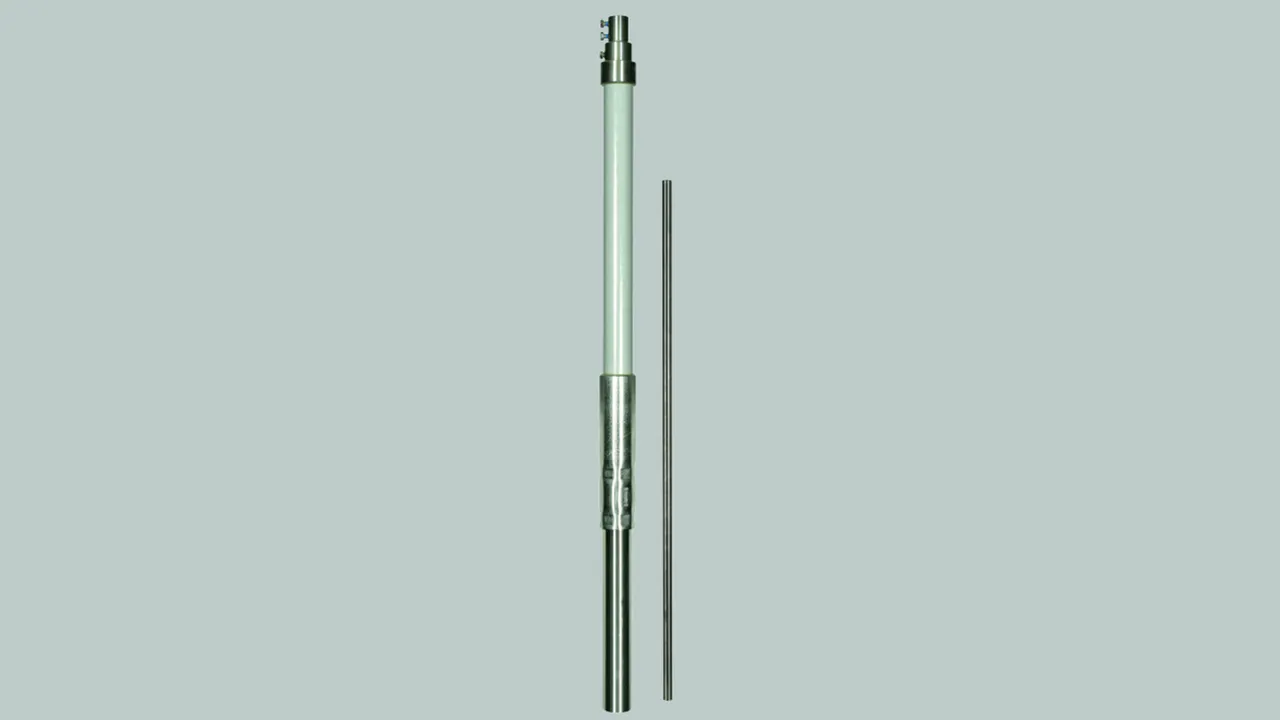

Stützrohr für HVI long Leitung mit Fangspitze Länge 3200mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 237 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 1x HVI außen) 222 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 4x HVI außen) 194 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FSP1000 IP HVI GFK AL
Art.-Nr.: 105330
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI außen) 222 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 4x HVI außen) 194 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.25 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangspitze Länge 4700mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 237 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 1x HVI außen) 184 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 4x HVI außen) 149 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FSP1000 IP HVI GFK AL
Art.-Nr.: 105332
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI außen) 184 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 4x HVI außen) 149 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangspitze Länge 3200mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch leitenden Teilen
nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 231 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 1x HVI außen) 226 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 4x HVI außen) 197 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FSP1000 IP HVI GFK V2A
Art.-Nr.: 105314
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI außen) 226 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 4x HVI außen) 197 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.60 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangspitze Länge 4700mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 231 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 1x HVI außen) 186 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 4x HVI außen) 151 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FSP1000 IP HVI GFK V2A
Art.-Nr.: 105316
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI außen) 186 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 4x HVI außen) 151 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.12 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangstange Länge 3200mm GFK/NIRO
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 189 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI innen) 189 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 1x HVI außen) 173 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 4x HVI außen) 151 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS22 2500 IP HVI GFK AL
Art.-Nr.: 105331
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI innen) 189 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI außen) 173 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 4x HVI außen) 151 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.51 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangstange Länge 4700mm GFK/NIRO
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung zum Einhalten
des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 184 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI innen) 184 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS22 2500 IP HVI GFK AL
Art.-Nr.: 105333
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI innen) 184 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Zolltarifnr. (EU): 85389099, Bruttogewicht: 12.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangstange Länge 3200mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 186 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI innen) 186 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 1x HVI außen) 169 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 4x HVI außen) 149 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS22 2500 IP HVI GFK V2A
Art.-Nr.: 105315
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI innen) 186 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI außen) 169 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 4x HVI außen) 149 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.12 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangstange Länge 4700mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 185 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI innen) 185 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS22 2500 IP HVI GFK V2A
Art.-Nr.: 105317
oder gleichwertig.

Technische Daten

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI innen) 185 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.42 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS1000 IP SA HVI GFK AL
Art.-Nr.: 105325
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.15 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS1000 IP SA HVI GFK AL
Art.-Nr.: 105327
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105327 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105327 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.90 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS1000 IP SA HVI GFK V2A
Art.-Nr.: 105336
oder gleichwertig.

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105336 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105336 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.13 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS1000 IP SA HVI GFK V2A
Art.-Nr.: 105338
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105338 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105338 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.82 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long-Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS2500 IP SA HVI GFK AL
Art.-Nr.: 105326
oder gleichwertig.

Technische Daten

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105326 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105326 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.34 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS2500 IP SA HVI GFK AL
Art.-Nr.: 105328
oder gleichwertig.

Technische Daten

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105328 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105328 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.64 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS2500 IP SA HVI GFK V2A
Art.-Nr.: 105337
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105337 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105337 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.90 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI long-Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS2500 IP SA HVI GFK V2A
Art.-Nr.: 105339
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105339 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105339 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Stützrohre für HVI long Leitung

Mit Fangspitze

Art.-Nr. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105330 wurde zum Merkzettel hinzugefügt.

Artikel 105330 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105332 wurde zum Merkzettel hinzugefügt.

Artikel 105332 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105330.stp herunterzuladen.

Sie müssen angemeldet sein um 105330.igs herunterzuladen.

Sie müssen angemeldet sein um 105330.jt herunterzuladen.

Sie müssen angemeldet sein um 105330.dwg herunterzuladen.

Sie müssen angemeldet sein um 105330m_D.dxf herunterzuladen.

Artikel 105314 wurde zum Merkzettel hinzugefügt.

Artikel 105314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

Sie müssen angemeldet sein um 105332.stp herunterzuladen.

Sie müssen angemeldet sein um 105332.igs herunterzuladen.

Sie müssen angemeldet sein um 105332.jt herunterzuladen.

Sie müssen angemeldet sein um 105332.dwg herunterzuladen.

Sie müssen angemeldet sein um 105332m_D.dxf herunterzuladen.

Artikel 105316 wurde zum Merkzettel hinzugefügt.

Artikel 105316 wurde zum Warenkorb hinzugefügt.

Mit Fangstange

Art.-Nr. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105331 wurde zum Merkzettel hinzugefügt.

Artikel 105331 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105333 wurde zum Merkzettel hinzugefügt.

Artikel 105333 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105331.stp herunterzuladen.

Sie müssen angemeldet sein um 105331.igs herunterzuladen.

Sie müssen angemeldet sein um 105331.jt herunterzuladen.

Sie müssen angemeldet sein um 105331.dwg herunterzuladen.

Sie müssen angemeldet sein um 105331m_D.dxf herunterzuladen.

Artikel 105315 wurde zum Merkzettel hinzugefügt.

Artikel 105315 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

Sie müssen angemeldet sein um 105333.stp herunterzuladen.

Sie müssen angemeldet sein um 105333.igs herunterzuladen.

Sie müssen angemeldet sein um 105333.jt herunterzuladen.

Sie müssen angemeldet sein um 105333.dwg herunterzuladen.

Sie müssen angemeldet sein um 105333m_D.dxf herunterzuladen.

Artikel 105317 wurde zum Merkzettel hinzugefügt.

Artikel 105317 wurde zum Warenkorb hinzugefügt.

Mit Fangspitze und seitlichem Auslass

Art.-Nr. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105325.stp herunterzuladen.

Sie müssen angemeldet sein um 105325.igs herunterzuladen.

Sie müssen angemeldet sein um 105325.jt herunterzuladen.

Sie müssen angemeldet sein um 105325.dwg herunterzuladen.

Sie müssen angemeldet sein um 105325m_D.dxf herunterzuladen.

Artikel 105325 wurde zum Merkzettel hinzugefügt.

Artikel 105325 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

Sie müssen angemeldet sein um 105327.stp herunterzuladen.

Sie müssen angemeldet sein um 105327.igs herunterzuladen.

Sie müssen angemeldet sein um 105327.jt herunterzuladen.
