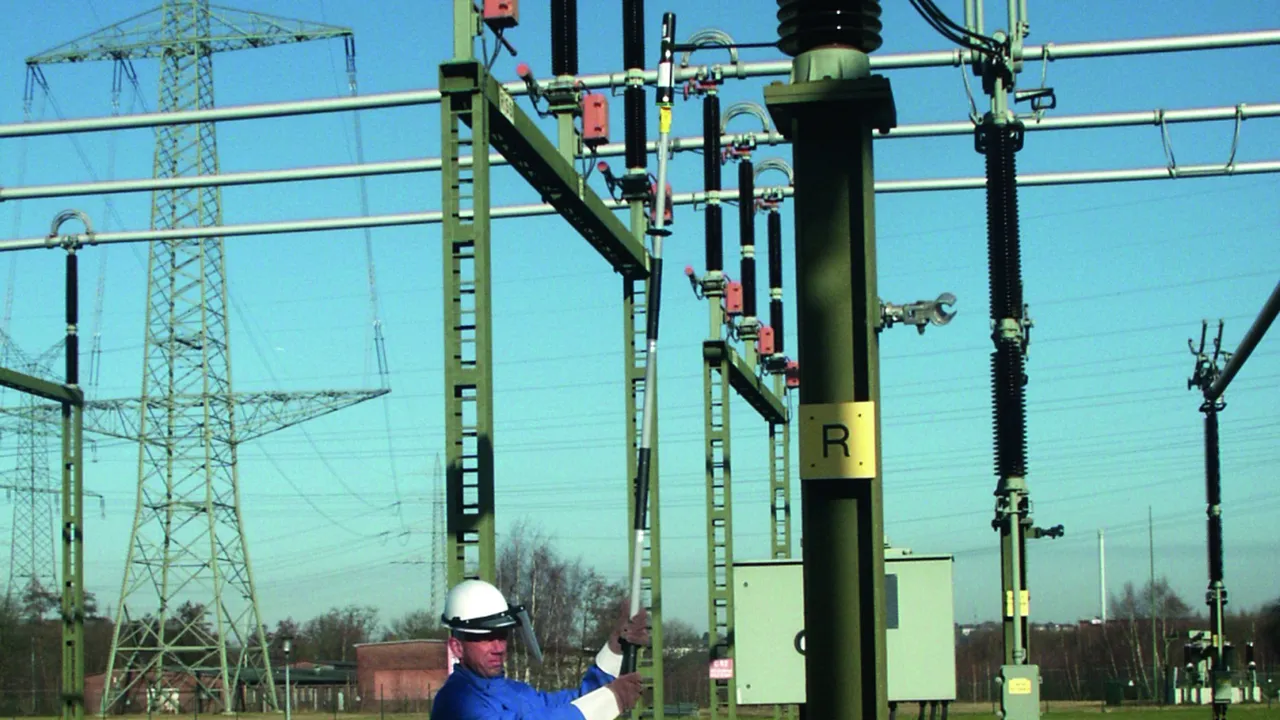

Abstands-Spannungsprüferset ASP
:quality(98)/dehn.at/store/f/50908561/HDVORSCHAU/767571a1_16-9.jpg)
:quality(98)/dehn.at/store/f/50908561/HDVORSCHAU/767571a1_16-9.jpg)
- Einfache und leichte Handhabung durch kompakte Bauform
- Kosten- / platzsparender Transport
Details
:quality(98)/dehn.at/store/f/50908564/HDVORSCHAU/767571_Fam_Stu%CC%88ckliste_D.jpg)
:quality(98)/dehn.at/store/f/50908564/HDVORSCHAU/767571_Fam_Stu%CC%88ckliste_D.jpg)
:quality(98)/dehn.at/store/f/50908562/HDVORSCHAU/767571az1.jpg)
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „L“ ist mit dem grünen Ring so an die letzte, geerdete Schutzarmatur anzulegen, dass der E-Feldsensor in Richtung des am anderen Isolatorenende befestigten Leiterseiles zeigt.
:quality(98)/dehn.at/store/f/50908562/HDVORSCHAU/767571az1.jpg)
:quality(98)/dehn.at/store/f/50908563/HDVORSCHAU/767571az2.jpg)
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „S“ ist mit der grünen Markierung des Auslegers im 90°-Winkel an den untersten Isolatorteller anzulegen.
Sollte erdseitig eine Schutzarmatur vorhanden sein, ist der Ausleger am nächstmöglichen Isolatorteller oberhalb der Schutzarmatur anzulegen.
:quality(98)/dehn.at/store/f/50908563/HDVORSCHAU/767571az2.jpg)
Art.-Nr. 767571 ASPS 110 420 L
GTIN 4013364124967, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.23 kg, VPE: 1.00 Stk.
Vorgänger:quality(98)/dehn.at/store/f/50908573/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/50908573/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/50908574/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/50908574/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/50908575/HDVORSCHAU/767571_Set_D.jpg)
:quality(98)/dehn.at/store/f/50908575/HDVORSCHAU/767571_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 420 kV |
| Frequenz | 50 Hz |
| Gesamtlänge (lG ) | 960 mm |
Art.-Nr. 767565 ASPS 110 132 16.7 L
GTIN 4013364143760, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.27 kg, VPE: 1.00 Stk.
:quality(98)/dehn.at/store/f/50908601/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/50908601/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/50908602/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/50908602/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/50908603/HDVORSCHAU/767565_Set_D.jpg)
:quality(98)/dehn.at/store/f/50908603/HDVORSCHAU/767565_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 132 kV |
| Frequenz | 16,7 Hz |
| Gesamtlänge (lG ) | 960 mm |
| DB Zeichnungs-Nr. | 3 Eku 710 002 |
Art.-Nr. 767572 ASPS 110 420 S
GTIN 4013364124974, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.21 kg, VPE: 1.00 Stk.
:quality(98)/dehn.at/store/f/50908612/HDVORSCHAU/767572.jpg)
:quality(98)/dehn.at/store/f/50908612/HDVORSCHAU/767572.jpg)
:quality(98)/dehn.at/store/f/50908613/HDVORSCHAU/767572m_D.jpg)
:quality(98)/dehn.at/store/f/50908613/HDVORSCHAU/767572m_D.jpg)
:quality(98)/dehn.at/store/f/50908614/HDVORSCHAU/767572_Set_D.jpg)
:quality(98)/dehn.at/store/f/50908614/HDVORSCHAU/767572_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 420 kV |
| Frequenz | 50 Hz |
| Gesamtlänge (lG ) | 1000 mm |
Art.-Nr. 767573 ASPS 110 420 S L
GTIN 4013364134270, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.94 kg, VPE: 1.00 Stk.
:quality(98)/dehn.at/store/f/50908626/HDVORSCHAU/767573.jpg)
:quality(98)/dehn.at/store/f/50908626/HDVORSCHAU/767573.jpg)
:quality(98)/dehn.at/store/f/50908627/HDVORSCHAU/767573m_D.jpg)
:quality(98)/dehn.at/store/f/50908627/HDVORSCHAU/767573m_D.jpg)
:quality(98)/dehn.at/store/f/50908628/HDVORSCHAU/767573_Set_D.jpg)
:quality(98)/dehn.at/store/f/50908628/HDVORSCHAU/767573_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 420 kV |
| Frequenz | 50 Hz |
| Gesamtlänge (lG ) | 1000 mm |
