Art.-Nr. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN 4013364024519, Zolltarifnr. (EU): 85359000, Bruttogewicht: 324.00 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP STTZN
Art.-Nr.: 319201
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 319201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN 4013364020047, Zolltarifnr. (EU): 85359000, Bruttogewicht: 353.00 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter Cu
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP CU
Art.-Nr.: 319207
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 319207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN 4013364035980, Zolltarifnr. (EU): 85359000, Bruttogewicht: 316.90 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung

Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP V4A
Art.-Nr.: 319209
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 319209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 321045 KS 8.10 FL40 STTZN

GTIN 4013364021518, Zolltarifnr. (EU): 85359000, Bruttogewicht: 417.80 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 STTZN
Art.-Nr.: 321045
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 321045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 321045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 321047 KS 8.10 FL40 CU

GTIN 4013364021525, Zolltarifnr. (EU): 85359000, Bruttogewicht: 457.80 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Fl: 8-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 CU
Art.-Nr.: 321047
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 321047 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 321047 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN 4013364108752, Zolltarifnr. (EU): 85359000, Bruttogewicht: 413.80 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke mit Zwischenplatte für zwei Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Zwischenplatte für
Rd und Fl bis 40 mm
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Klemmbereich Rd / Fl: 7-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 7.10 7.10 FL40 ZP V4A
Art.-Nr.: 319229
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 319229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN 4013364024526, Zolltarifnr. (EU): 85359000, Bruttogewicht: 337.80 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

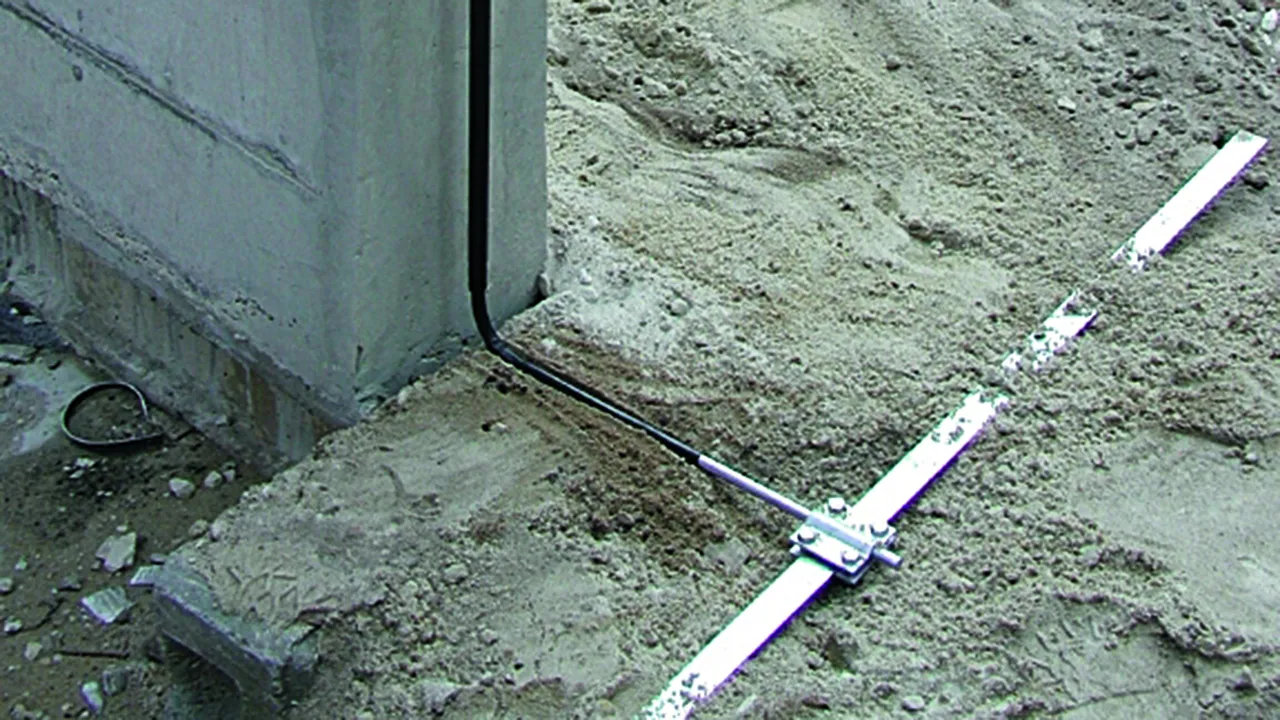

Kreuzstücke mit Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Erdeinführungs- oder Fangstangen
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 16 / 8-10 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 ZP STTZN
Art.-Nr.: 319202
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 319202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 319219 KS 8.10 16 FL30 ZP V4A

GTIN 4013364069916, Zolltarifnr. (EU): 85359000, Bruttogewicht: 323.90 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke mit Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Erdeinführungs- oder Fangstangen
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 16 / 8-10 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 ZP V4A
Art.-Nr.: 319219
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 319219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 319219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318201 KS 8.10 FL30 STTZN

GTIN 4013364021464, Zolltarifnr. (EU): 85359000, Bruttogewicht: 238.00 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 STTZN
Art.-Nr.: 318201
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318207 KS 8.10 FL30 CU

GTIN 4013364021488, Zolltarifnr. (EU): 85359000, Bruttogewicht: 257.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter Cu
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 CU
Art.-Nr.: 318207
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318209 KS 8.10 FL30 V4A

GTIN 4013364035973, Zolltarifnr. (EU): 85359000, Bruttogewicht: 249.40 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 V4A
Art.-Nr.: 318209
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318251 KS 8.10 8.10 FL30 STTZN

GTIN 4013364046559, Zolltarifnr. (EU): 85359000, Bruttogewicht: 245.00 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für zwei Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 STTZN
Art.-Nr.: 318251
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318251 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318251 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318219 KS 8.10 8.10 FL30 V4A

GTIN 4013364129320, Zolltarifnr. (EU): 85359000, Bruttogewicht: 239.00 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für zwei Rund- und Flachleiter NIRO
Kreuzstücke, für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 V4A
Art.-Nr.: 318219
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318033 KS FL30 STTZN

GTIN 4013364021471, Zolltarifnr. (EU): 85359000, Bruttogewicht: 240.00 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL30 STTZN
Art.-Nr.: 318033
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318033 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318033 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318233 KS FL30 V4A

GTIN 4013364096646, Zolltarifnr. (EU): 85359000, Bruttogewicht: 229.30 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL30 V4A
Art.-Nr.: 318233
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Fl / Fl	30 / 30 mm
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318233 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318233 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 320044 KS FL40 STTZN

GTIN 4013364021501, Zolltarifnr. (EU): 85359000, Bruttogewicht: 305.80 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter bis 40mm St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL40 STTZN
Art.-Nr.: 320044
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	70 x 70 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 320044 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 320044 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 318252 KS 8.10 16 FL30 STTZN

GTIN 4013364048454, Zolltarifnr. (EU): 85359000, Bruttogewicht: 255.80 g, VPE: 25.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kreuzstücke ohne Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 STTZN
Art.-Nr.: 318252
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Klemmbereich Rd / Fl	16 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 318252 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 318252 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kreuzstücke für ober- und unterirdische Verbindungen

Mit Zwischenplatte für Rund- und Flachleiter

Art.-Nr. 319201 KS 8.10 8.10 FL30 ZP STTZN

Sie müssen angemeldet sein um 319209.stp herunterzuladen.

Sie müssen angemeldet sein um 319209.igs herunterzuladen.

Sie müssen angemeldet sein um 319209.jt herunterzuladen.

Sie müssen angemeldet sein um 319209.dwg herunterzuladen.

Sie müssen angemeldet sein um 319201m_D.dxf herunterzuladen.

Artikel 319201 wurde zum Merkzettel hinzugefügt.

Artikel 319201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 319207 KS 8.10 8.10 FL30 ZP CU

Sie müssen angemeldet sein um 319209.stp herunterzuladen.

Sie müssen angemeldet sein um 319209.igs herunterzuladen.

Sie müssen angemeldet sein um 319209.jt herunterzuladen.

Sie müssen angemeldet sein um 319209.dwg herunterzuladen.

Sie müssen angemeldet sein um 319201m_D.dxf herunterzuladen.

Artikel 319207 wurde zum Merkzettel hinzugefügt.

Artikel 319207 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 319209 KS 8.10 8.10 FL30 ZP V4A

Sie müssen angemeldet sein um 319209.stp herunterzuladen.

Sie müssen angemeldet sein um 319209.igs herunterzuladen.

Sie müssen angemeldet sein um 319209.jt herunterzuladen.

Sie müssen angemeldet sein um 319209.dwg herunterzuladen.

Sie müssen angemeldet sein um 319201m_D.dxf herunterzuladen.

Artikel 319209 wurde zum Merkzettel hinzugefügt.

Artikel 319209 wurde zum Warenkorb hinzugefügt.

Mit Zwischenplatte für Rund- und Flachleiter bis 40 mm

Art.-Nr. 321045 KS 8.10 FL40 STTZN

Sie müssen angemeldet sein um 321045.stp herunterzuladen.

Sie müssen angemeldet sein um 321045.igs herunterzuladen.

Sie müssen angemeldet sein um 321045.jt herunterzuladen.

Sie müssen angemeldet sein um 321045.dwg herunterzuladen.

Sie müssen angemeldet sein um 321045m_D.dxf herunterzuladen.

Artikel 321045 wurde zum Merkzettel hinzugefügt.

Artikel 321045 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 321047 KS 8.10 FL40 CU

Sie müssen angemeldet sein um 321045.stp herunterzuladen.

Sie müssen angemeldet sein um 321045.igs herunterzuladen.

Sie müssen angemeldet sein um 321045.jt herunterzuladen.

Sie müssen angemeldet sein um 321045.dwg herunterzuladen.

Sie müssen angemeldet sein um 321045m_D.dxf herunterzuladen.

Artikel 321047 wurde zum Merkzettel hinzugefügt.

Artikel 321047 wurde zum Warenkorb hinzugefügt.

Mit Zwischenplatte für zwei Rund- und Flachleiter bis 40 mm

Art.-Nr. 319229 KS 7.10 7.10 FL40 ZP V4A

Sie müssen angemeldet sein um 319229.stp herunterzuladen.

Sie müssen angemeldet sein um 319229.igs herunterzuladen.

Sie müssen angemeldet sein um 319229.jt herunterzuladen.

Sie müssen angemeldet sein um 319229.dwg herunterzuladen.

Sie müssen angemeldet sein um 319229m_D.dxf herunterzuladen.

Artikel 319229 wurde zum Merkzettel hinzugefügt.

Artikel 319229 wurde zum Warenkorb hinzugefügt.

Mit Zwischenplatte für Erdeinführungen / Fangstangen

Art.-Nr. 319202 KS 8.10 16 FL30 ZP STTZN

Sie müssen angemeldet sein um 319202.stp herunterzuladen.

Sie müssen angemeldet sein um 319202.igs herunterzuladen.

Sie müssen angemeldet sein um 319202.jt herunterzuladen.

Sie müssen angemeldet sein um 319202.dwg herunterzuladen.

Sie müssen angemeldet sein um 319202m_D.dxf herunterzuladen.

Artikel 319202 wurde zum Merkzettel hinzugefügt.

Artikel 319202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 319219 KS 8.10 16 FL30 ZP V4A

Sie müssen angemeldet sein um 319202.stp herunterzuladen.

Sie müssen angemeldet sein um 319202.igs herunterzuladen.

Sie müssen angemeldet sein um 319202.jt herunterzuladen.

Sie müssen angemeldet sein um 319202.dwg herunterzuladen.

Sie müssen angemeldet sein um 319202m_D.dxf herunterzuladen.

Artikel 319219 wurde zum Merkzettel hinzugefügt.

Artikel 319219 wurde zum Warenkorb hinzugefügt.

Ohne Zwischenplatte für Rund- und Flachleiter

Art.-Nr. 318201 KS 8.10 FL30 STTZN

Sie müssen angemeldet sein um 318201.stp herunterzuladen.

Sie müssen angemeldet sein um 318201.igs herunterzuladen.

Sie müssen angemeldet sein um 318201.jt herunterzuladen.

Sie müssen angemeldet sein um 318201.dwg herunterzuladen.

Sie müssen angemeldet sein um 318201m_D.dxf herunterzuladen.

Artikel 318201 wurde zum Merkzettel hinzugefügt.

Artikel 318201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 318207 KS 8.10 FL30 CU

Sie müssen angemeldet sein um 318201.stp herunterzuladen.
