BLITZDUCTORconnect – Modular

Universell einsetzbarer Blitzstrom- und Überspannungs-Ableiter

Zum Schutz von MSR-Kreisen, Bus- und Telekommunikationssystemen
Hohes Gesamt-Ableitvermögen 3 kA (10/350 µs), 10 kA (8/20 µs)
Maximale Stoßstrombelastbarkeit (8/20µs) I_max bis 20 kA
Niedrige Schutzpegel, auch für Endgeräteschutz geeignet

Ableiter teilbar in Modul und Basisteil

Schneller und einfacher Leitungsanschluss durch Push-In-Anschlusstechnik
Alle Schutzkomponenten im Modul integriert
Beidseitige secR Entriegelungstasten für den sicheren Modulwechsel
Hohe Anlagenverfügbarkeit durch Failsafe-Verhalten

Funktionsoptimiertes Gerätedesign in 6 mm Baubreite

Im Modul integrierter LifeCheck und optische Statusanzeige
Einfache Status-Fernmeldung mit optionaler FM-Einheit
Werkzeugloses Trennen des Signalkreises für Wartungszwecke
Vibrations- und schockgeprüft für den sicheren Betrieb

Details

**Connect = Protect**

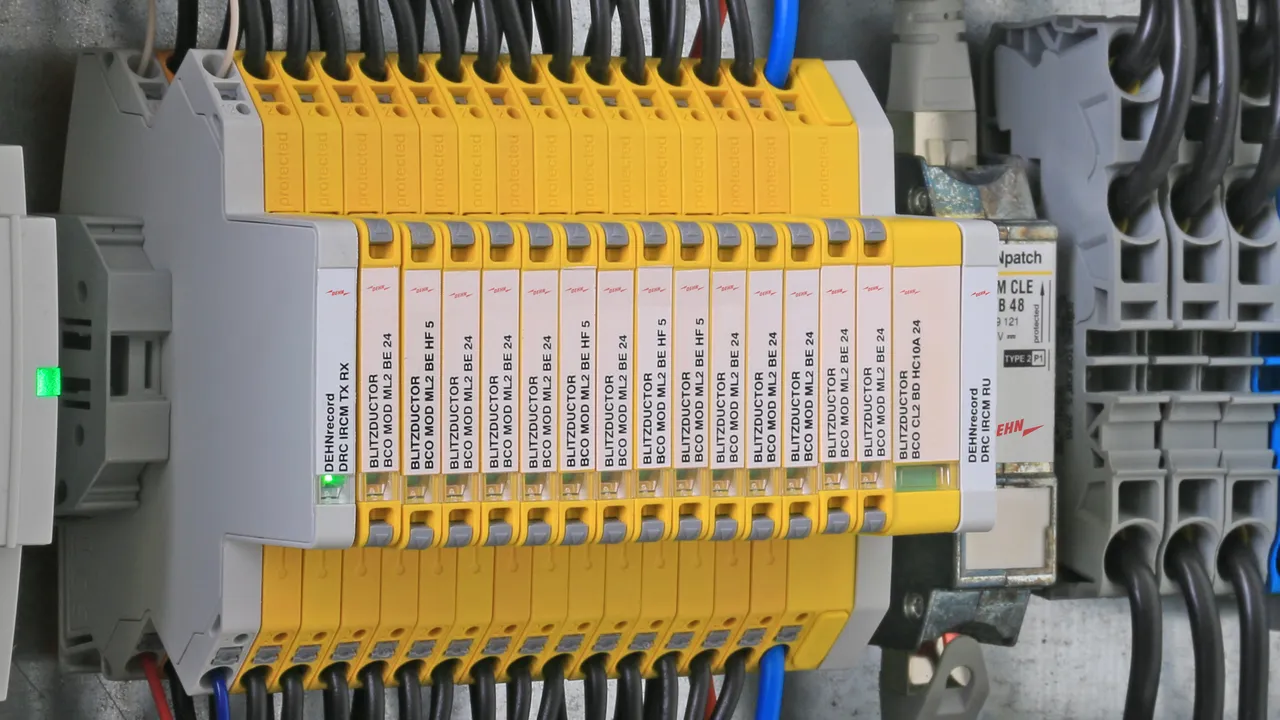

Einfache Statusmeldung mit Überwachungseinheit für Ableitergruppen

lorem ipsum — **Connect = Protect**
Einfache Statusmeldung mit Überwachungseinheit für Ableitergruppen

**Sicher verriegelt – exakt entfernt**
Beidseitige secR Entriegelungstasten für das sichere Handling

**Höchste Anlagenverfügbarkeit**
Zulassungen für den Einsatz in eigensicheren Messkreisen

**Schnell geprüft – auf einen Blick**
Integrierte Anzeige zur einfachen und schnellen Wartung

Produkte filtern

BCO ML2 B 180

Platzsparender, modularer Blitzstrom-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern für den Blitzschutz-Potentialausgleich sowie die Ausführung einer indirekten Erdung geschirmter Leitungen. Mit Signaltrennung für Wartungszwecke.

1 Produkt

Art.-Nr. 927210 BCO ML2 B 180

GTIN 4013364405585, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.75 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Blitzstrom-Ableiter BLITZDUCTORconnect ML2 B 180
modularer, steckbarer Blitzstrom-Ableiter
zum Schutz von 2 Einzeladern für den
Blitzschutz-Potentialausgleich sowie die Ausführung
einer indirekten Erdung geschirmter Leitungen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1
Impulskategorie: C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180,0 V DC / 127,0 V AC
Nennstrom bei 80°C: 1,2 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 B 180
Art.-Nr.: 927210
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	A
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	A
Impulskategorie	D1, C2, C3
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 950 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	150 MHz
Kapazität Ad-Ad (C)	≤ 10 pF
Kapazität Ad-PG (C)	≤ 13 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Artikel 927210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BE

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

4 Produkte

Art.-Nr. 927222 BCO ML2 BE 12

GTIN 4013364405592, Zolltarifnr. (EU): 85363010, Bruttogewicht: 59.19 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 12
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 12
Art.-Nr.: 927222
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Zulassungen	UL 479B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 38 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 20 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 4 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 479B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 20 V
^*) Details siehe: www.dehn.de

Artikel 927222 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927222 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927224 BCO ML2 BE 24

GTIN 4013364405608, Zolltarifnr. (EU): 85363010, Bruttogewicht: 59.68 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 24
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 24
Art.-Nr.: 927224
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 45 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 2 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 45 V
^*) Details siehe: www.dehn.de

Artikel 927224 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927224 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927225 BCO ML2 BE 48

GTIN 4013364405615, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.22 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 48
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 54,0 V DC / 38,1 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 48
Art.-Nr.: 927225
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Höchste Dauerspannung AC (U_C )	38,1 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 130 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 68 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 1,5 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 68 V
^*) Details siehe: www.dehn.de

Artikel 927225 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927225 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927227 BCO ML2 BE 180

GTIN 4013364468658, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.85 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BE 180
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE 180
Art.-Nr.: 927227
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 460 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 230 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 250 pF
Kapazität Ad-PG (C)	≤ 450 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 230 V
^*) Details siehe: www.dehn.de

Artikel 927227 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927227 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

4 Produkte

Art.-Nr. 927242 BCO ML2 BD 12

GTIN 4013364405622, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.35 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 12
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 12
Art.-Nr.: 927242
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 20 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927242 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927242 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927244 BCO ML2 BD 24

GTIN 4013364405639, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.64 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 24
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 24
Art.-Nr.: 927244
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 46 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Kapazität Ad-Ad (C)	≤ 1,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927244 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927244 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927245 BCO ML2 BD 48

GTIN 4013364405646, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.49 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 48
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 56,0 V DC / 39,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 48
Art.-Nr.: 927245
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Höchste Dauerspannung AC (U_C )	39,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 70 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927245 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927245 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927247 BCO ML2 BD 180

GTIN 4013364468665, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.92 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD 180
modularer, steckbarer Kombi-Ableiter
zum Schutz einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD 180
Art.-Nr.: 927247
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 240 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 450 pF
Kapazität Ad-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Artikel 927247 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927247 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BE HF

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern hochfrequenter Übertragungen mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

2 Produkte

Art.-Nr. 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.57 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BE HF 5
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE HF 5
Art.-Nr.: 927270
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 15 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 20 pF
Kapazität Ad-PG (C)	≤ 23 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 15 V
^*) Details siehe: www.dehn.de

Artikel 927270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BE HF 24
modularer, steckbarer Kombi-Ableiter
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BE HF 24
Art.-Nr.: 927274
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 48 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 25 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 48 V
^*) Details siehe: www.dehn.de

Artikel 927274 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927274 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD HF

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

2 Produkte

Art.-Nr. 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.42 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD HF 5
modularer, steckbarer Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier hochfrequenter
Bussysteme sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD HF 5
Art.-Nr.: 927271
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 21 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.60 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD HF 24
modularer, steckbarer Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier hochfrequenter
Bussysteme sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD HF 24
Art.-Nr.: 927275
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927275 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927275 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD HC5A 24

1 Produkt

Art.-Nr. 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Zolltarifnr. (EU): 85363010, Bruttogewicht: 60.63 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD HC5A 24
modularer, steckbarer Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier Signalkreise
mit hohem Nennstrom in informationstechnischen
Systemen und MSR-Kreisen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 80°C: 5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD HC5A 24
Art.-Nr.: 927254
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 80 °C (I_L )	5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	1 kA
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 750 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 750 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 60 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 750 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	1,5 MHz
Kapazität Ad-Ad (C)	≤ 4 nF
Kapazität Ad-PG (C)	≤ 40 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 750 V
^*) Details siehe: www.dehn.de

Artikel 927254 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927254 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BPD 24

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-In Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader in 24 V DC Systemen. Einsatz geeignet auch bei geerdetem Minuspol, integrierte PTC-Widerstände ermöglichen ein sicheres Rücksetzen des Ableiters nach Störbeeinflussung im Anlagenkreis mit Kurzschlussströmen bis 40 A. Mit Signaltrennung für Wartungszwecke.

1 Produkt

Art.-Nr. 927214 BCO ML2 BPD 24

GTIN 4013364473003, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BPD 24
modularer steckbarer Kombi-Ableiter zum Schutz
einer Doppelader in 24 V DC Systemen,
Einsatz geeignet auch bei geerdetem Minuspol,
mit integrierten PTC Widerständen für einen
Überstromschutz bis 40 A
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,1 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-In

Fabrikat: DEHN
Typ: BCO ML2 BPD 24
Art.-Nr.: 927214
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 44 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +70 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 MVG 230

Platzsparender, modularer Überspannungs-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Adern mehradriger, erdpotentialfreier Signalschnittstellen mit Nennspannung 230 V. Mit Signaltrennung für Wartungszwecke.
Erfüllt u.a. die Anforderungen für signaltechnische Anlagen in der Bahnindustrie (DB RIL 819.0808 konform).

1 Produkt

Art.-Nr. 927290 BCO ML2 MVG 230

GTIN 4013364466524, Zolltarifnr. (EU): 85363010, Bruttogewicht: 60.12 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter BLITZDUCTORconnect ML2 MVG 230
modularer, steckbarer Überspannungs-Ableiter
zum Schutz von 2 Adern mehradriger
Signalschnitttellen mit Nennspannung 230 V AC.
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 2 / P3
Impulskategorie: C1, C2, C3
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 320 V DC / 250 V AC
Nennstrom bei 80°C: 3 A
C2 Nennableitstoßstrom pro Ader (8/20): 3 kA
C2 Nennableitstoßstrom gesamt (8/20): 6 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-In
DB RIL 819.0808 konform

Fabrikat: DEHN
Typ: BCO ML2 MVG 230
Art.-Nr.: 927290
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	V
Nennspannung (U_N )	230 V
Nennstrom bei 80 °C (I_L )	3 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	V
Impulskategorie	C1, C2, C3
Nennspannung (U_N )	230 V
Höchste Dauerspannung DC Ader-PG (U_C )	320 V
Höchste Dauerspannung AC Ader-PG (U_C )	250 V
Nennstrom bei 80 °C (I_L )	3 A
Nennstrom bei 80 °C (I_L )	6 A für 240 ms
Blitzstoßstrom (10/350 µs) gesamt	0,5 kA
Blitzstoßstrom (10/350 µs) pro Ader	0,25 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	3 kA
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-PG bei 100 Ohm (f_G )	200 MHz
Kapazität Ad-Ad (C)	≤ 7,32 pF
Kapazität Ad-PG (C)	≤ 12 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	SIL
SIL-Klassifizierung	bis SIL3 ^*)
^*) Details siehe: www.dehn.de

Artikel 927290 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927290 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD EX 24

Platzsparender, modularer Überspannungs-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader eigensicherer Messkreise und Bussysteme. Erfüllt Anforderungen nach FISCO. Isolationsfestigkeit >500 V Ader-Erde. Mit Signaltrennung für Wartungszwecke.

1 Produkt

Art.-Nr. 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Zolltarifnr. (EU): 85363010, Bruttogewicht: 65.18 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect ML2 BD EX 24
modularer steckbarer Kombi-Ableiter
zum Schutz einer Doppelader eigensicherer,
potentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
mit Signaltrennung für Wartungszwecke
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO ML2 BD EX 24
Art.-Nr.: 927284
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Zulassungen	ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Kapazität Ad-Ad (C)	≤ 2 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-Zulassungen (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-Zulassungen (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-Zulassungen (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-Zulassungen (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 1000 V
^*) Details siehe: www.dehn.de

Artikel 927284 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927284 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 B

Blitzstrom-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Einzeladern für den Blitzschutz-Potentialausgleich sowie die Ausführung einer indirekten Erdung geschirmter Leitungen.

1 Produkt

Art.-Nr. 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Blitzstrom-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 B 180
steckbares Blitzstrom-Ableiter-Modul
zum Schutz von 2 Einzeladern
für den Blitzschutz-Potentialausgleich
sowie die Ausführung einer indirekten
Erdung geschirmter Leitungen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1
Impulskategorie: C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180,0 V DC / 127,0 V AC
Nennstrom bei 80°C: 1,2 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 B 180
Art.-Nr.: 927010
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	A
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	A
Impulskategorie	D1, C2, C3
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 950 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	150 MHz
Kapazität Ad-Ad (C)	≤ 10 pF
Kapazität Ad-PG (C)	≤ 13 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Artikel 927010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BE

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.

4 Produkte

Art.-Nr. 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 12
steckbares Kombi-Ableiter
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 12
Art.-Nr.: 927022
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 38 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 20 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 4 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 20 V
^*) Details siehe: www.dehn.de

Artikel 927022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.27 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 24
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 24
Art.-Nr.: 927024
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 75 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 45 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 2 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 45 V
^*) Details siehe: www.dehn.de

Artikel 927024 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927024 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 48
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 54,0 V DC / 38,1 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 48
Art.-Nr.: 927025
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Höchste Dauerspannung AC (U_C )	38,1 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 140 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 130 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 68 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 1,5 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 68 V
^*) Details siehe: www.dehn.de

Artikel 927025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE 180
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern
mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE 180
Art.-Nr.: 927027
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 630 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 450 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 460 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 230 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 250
Kapazität Ad-PG (C)	≤ 450
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 230 V
^*) Details siehe: www.dehn.de

Artikel 927027 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927027 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen.

4 Produkte

Art.-Nr. 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 12
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 12
Art.-Nr.: 927042
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 32 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 20 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Kapazität Ad-Ad (C)	≤ 2,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927042 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927042 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 24
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 24
Art.-Nr.: 927044
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 57 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 46 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Kapazität Ad-Ad (C)	≤ 1,5 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927044 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927044 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 48
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 54,0 V DC / 38,1 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 48
Art.-Nr.: 927045
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Höchste Dauerspannung AC (U_C )	38,1 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 70 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD 180
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader
erdpotentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180 V DC / 127 V AC
Nennstrom bei 70°C: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD 180
Art.-Nr.: 927047
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom bei 70 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom bei 70 °C (I_L )	0,5 A
Nennstrom bei 40 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 420 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 240 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 450 pF
Kapazität Ad-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 700 V
^*) Details siehe: www.dehn.de

Artikel 927047 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927047 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BE HF

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Einzeladern hochfrequenter Übertragungen mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.

2 Produkte

Art.-Nr. 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE HF 5
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE HF 5
Art.-Nr.: 927070
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 15 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 20 pF
Kapazität Ad-PG (C)	≤ 23 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 15 V
^*) Details siehe: www.dehn.de

Artikel 927070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BE HF 24
steckbares Kombi-Ableiter-Modul
zum Schutz von 2 Einzeladern hochfrequenter
Übertragungen mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BE HF 24
Art.-Nr.: 927074
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 100 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 48 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 25 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 48 V
^*) Details siehe: www.dehn.de

Artikel 927074 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927074 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD HF

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen.

2 Produkte

Art.-Nr. 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD HF 5
steckbares Kombi-Ableiter-Modul
zum Schutz von 1 Doppelader erdpotentialfreier
hochfrequenter Bussysteme
sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD HF 5
Art.-Nr.: 927071
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 42 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 21 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD HF 24
steckbares Kombi-Ableiter-Modul
zum Schutz von 1 Doppelader erdpotentialfreier
hochfrequenter Bussysteme
sowie symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD HF 24
Art.-Nr.: 927075
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 85 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BPD

Kombi-Ableiter Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader in 24 V DC Systemen. Einsatz geeignet auch bei geerdetem Minuspol. Integrierte PTC-Widerstände ermöglichen ein sicheres Rücksetzen des Ableiters nach Störbeeinflussung im Anlagenkreis mit Kurzschlussströmen bis 40 A.

1 Produkt

Art.-Nr. 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul BLITZDUCTORconnect MOD ML2 BPD 24
steckbares Kombi-Ableiter-Modul zum Schutz
einer Doppelader in 24 V DC Systemen, Einsatz
geeignet auch bei geerdetem Minuspol,
mit integrierten PTC Widerständen für
einen Überstromschutz bis 40 A
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,1 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BPD 24
Art.-Nr.: 927014
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Zulassungen	UL 497B, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 44 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	10 Ohm
Grenzfrequenz Ad-Ad (f_G )	4,5 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +70 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL 497B, SIL
SIL-Klassifizierung	bis SIL3 ^*)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 600 V
^*) Details siehe: www.dehn.de

Artikel 927014 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927014 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 MVG 230

Überspannungs-Ableiter-Schutzmodul in 6 mm Baubreite für BLITZDUCTORconnect mit Statusanzeige zum Schutz von 2 Adern mehradriger, erdpotentialfreier Signalschnittstellen mit Nennspannung 230 V.
Erfüllt u. a. die Anforderungen für signaltechnische Anlagen in der Bahnindustrie (DB RIL 819.0808 konform).

1 Produkt

Art.-Nr. 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 MVG 230
steckbares Überspannungs-Ableiter Modul
zum Schutz von 2 Adern mehradriger
Signalschnittstellen mit Nennspannung 230 V AC.
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 2 / P3
Impulskategorie: C1, C2, C3
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 320 V DC / 250 V AC
Nennstrom bei 80°C: 3 A
C2 Nennableitstoßstrom pro Ader (8/20): 3 kA
C2 Nennableitstoßstrom gesamt (8/20): 6 kA
Austauschmodul
DB RIL 819.0808 konform

Fabrikat: DEHN
Typ: BCO MOD ML2 MVG 230
Art.-Nr.: 927090
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	V
Nennspannung (U_N )	230 V
Nennstrom bei 80 °C (I_L )	3 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	V
Impulskategorie	C1, C2, C3
Nennspannung (U_N )	230 V
Höchste Dauerspannung DC Ader-PG (U_C )	320 V
Höchste Dauerspannung AC Ader-PG (U_C )	250 V
Nennstrom bei 80 °C (I_L )	3 A
Nennstrom bei 80 °C (I_L )	6 A für 240 ms
Blitzstoßstrom (10/350 µs) gesamt	0,5 kA
Blitzstoßstrom (10/350 µs) pro Ader	0,25 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	6 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	3 kA
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-PG bei 100 Ohm (f_G )	200 MHz
Kapazität Ad-Ad (C)	≤ 7,32 pF
Kapazität Ad-PG (C)	≤ 12 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Basisteil
Erdung über	BCO Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	SIL
SIL-Klassifizierung	bis SIL3 ^*)
^*) Details siehe: www.dehn.de

Artikel 927090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD EX 24

Kombi-Ableiter-Schutzmodul in 6 mm Baubreite BLITZDUCTORconnect mit Statusanzeige zum Schutz von 1 Doppelader eigensicherer Messkreise und Bussysteme. Erfüllt Anforderungen nach FISCO. Isolationsfestigkeit >500 V Ader-Erde.

1 Produkt

Art.-Nr. 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter Schutzmodul
BLITZDUCTORconnect MOD ML2 BD EX 24
steckbares Kombi-Ableiter-Modul
zum Schutz einer Doppelader eigensicherer,
potentialfreier symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Austauschmodul

Fabrikat: DEHN
Typ: BCO MOD ML2 BD EX 24
Art.-Nr.: 927084
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Zulassungen	ATEX, IECEx, CCC, SIL
^*) Details siehe: www.dehn.de

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC1 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Kapazität Ad-Ad (C)	≤ 2 nF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart (gesteckt)	IP 20
Einsteckbar in	BCO Ex Basisteil
Erdung über	BCO Ex Basisteil
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, SIL
SIL-Klassifizierung	bis SIL3 ^*)
ATEX-Zulassungen (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-Zulassungen (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-Zulassungen (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-Zulassungen (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-Zulassungen (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Erweiterte technische Daten:	---------------------------------
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_P )	≤ 1000 V
^*) Details siehe: www.dehn.de

Artikel 927084 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927084 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BLITZDUCTORconnect – Modular

Details

BCO ML2 B 180

Art.-Nr. 927210 BCO ML2 B 180

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 9272XX_XD.ema herunterzuladen.

Sie müssen angemeldet sein um DEHN.927210.wspak herunterzuladen.

Artikel 927210 wurde zum Merkzettel hinzugefügt.

Artikel 927210 wurde zum Warenkorb hinzugefügt.

BCO ML2 BE

Art.-Nr. 927222 BCO ML2 BE 12

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927222.wspak herunterzuladen.

Artikel 927222 wurde zum Merkzettel hinzugefügt.

Artikel 927222 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927224 BCO ML2 BE 24

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um 927224.ema herunterzuladen.

Artikel 927224 wurde zum Merkzettel hinzugefügt.

Artikel 927224 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927225 BCO ML2 BE 48

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927225.wspak herunterzuladen.

Artikel 927225 wurde zum Merkzettel hinzugefügt.

Artikel 927225 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927227 BCO ML2 BE 180

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927227.edz herunterzuladen.

Artikel 927227 wurde zum Merkzettel hinzugefügt.

Artikel 927227 wurde zum Warenkorb hinzugefügt.

BCO ML2 BD

Art.-Nr. 927242 BCO ML2 BD 12

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927244_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927242.wspak herunterzuladen.

Artikel 927242 wurde zum Merkzettel hinzugefügt.

Artikel 927242 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927244 BCO ML2 BD 24

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927244_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927244.wspak herunterzuladen.

Artikel 927244 wurde zum Merkzettel hinzugefügt.

Artikel 927244 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927245 BCO ML2 BD 48

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.
