Art.-Nr. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, Zolltarifnr. (EU): 85363090, Bruttogewicht: 610.48 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TT 255
Art.-Nr.: 909531
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909531 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909531 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, Zolltarifnr. (EU): 85363090, Bruttogewicht: 652.09 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TT 255
Art.-Nr.: 909631
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909631 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909631 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, Zolltarifnr. (EU): 85363090, Bruttogewicht: 598.27 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TT 255
Art.-Nr.: 909331
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

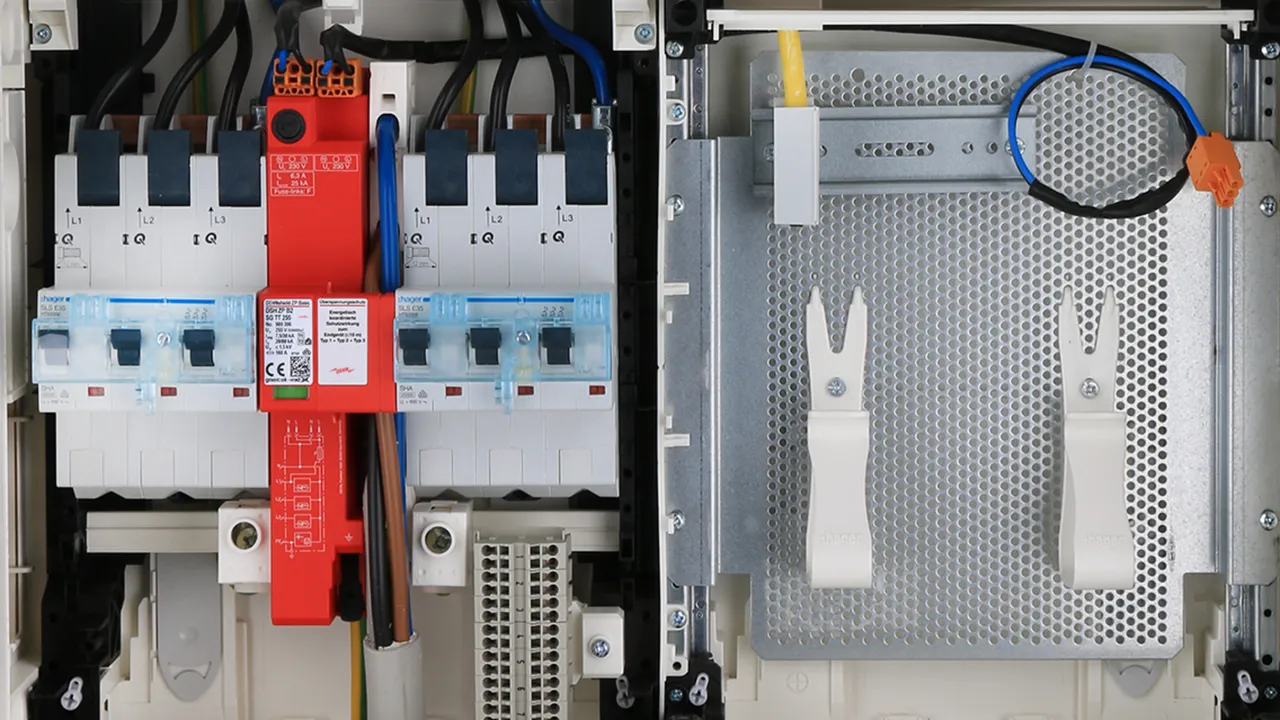

Art.-Nr. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, Zolltarifnr. (EU): 85363090, Bruttogewicht: 646.13 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TT 255
Art.-Nr.: 909396
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909396 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909396 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, Zolltarifnr. (EU): 85363090, Bruttogewicht: 577.05 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNS 255
Art.-Nr.: 909540
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Artikel 909540 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909540 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, Zolltarifnr. (EU): 85363090, Bruttogewicht: 617.65 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNS 255
Art.-Nr.: 909640
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Artikel 909640 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909640 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, Zolltarifnr. (EU): 85363090, Bruttogewicht: 579.68 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNS 255
Art.-Nr.: 909340
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Artikel 909340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, Zolltarifnr. (EU): 85363090, Bruttogewicht: 621.62 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNS 255
Art.-Nr.: 909440
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Artikel 909440 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909440 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, Zolltarifnr. (EU): 85363090, Bruttogewicht: 520.31 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNC 255
Art.-Nr.: 909530
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Artikel 909530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, Zolltarifnr. (EU): 85363090, Bruttogewicht: 562.36 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNC 255
Art.-Nr.: 909630
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Artikel 909630 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909630 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, Zolltarifnr. (EU): 85363090, Bruttogewicht: 522.37 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNC 255
Art.-Nr.: 909330
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spezifische Energie [L-PEN] (W/R)	14,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Artikel 909330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, Zolltarifnr. (EU): 85363090, Bruttogewicht: 564.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNC 255
Art.-Nr.: 909430
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spezifische Energie [L-PEN] (W/R)	14,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Artikel 909430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, Zolltarifnr. (EU): 85363090, Bruttogewicht: 765.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L) für das intelligente Messsystem
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG TT 255
Art.-Nr.: 909831
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909831 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909831 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, Zolltarifnr. (EU): 85363090, Bruttogewicht: 765.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG TT 255
Art.-Nr.: 909731
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909731 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909731 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, Zolltarifnr. (EU): 85363090, Bruttogewicht: 873.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP 2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG A TT 255
Art.-Nr.: 909231
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909231 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909231 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, Zolltarifnr. (EU): 85363090, Bruttogewicht: 873.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNshield DSH ZP B2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG A TT 255
Art.-Nr.: 909131
oder gleichwertig.

Zertifikate

Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Artikel 909131 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909131 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNshield ZP

DEHNshield ZP 2 TT 255

Art.-Nr. 909531 DSH ZP 2 TT 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909531.wspak herunterzuladen.

Sie müssen angemeldet sein um 909331.zip herunterzuladen.

Rapid Arc Control

Artikel 909531 wurde zum Merkzettel hinzugefügt.

Artikel 909531 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP 2 SG TT 255

Art.-Nr. 909631 DSH ZP 2 SG TT 255

Sie müssen angemeldet sein um 909396.stp herunterzuladen.

Sie müssen angemeldet sein um 909396.igs herunterzuladen.

Sie müssen angemeldet sein um 909396.jt herunterzuladen.

Sie müssen angemeldet sein um 909396.dwg herunterzuladen.

Sie müssen angemeldet sein um 909430m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909631.wspak herunterzuladen.

Sie müssen angemeldet sein um 909331.zip herunterzuladen.

Rapid Arc Control

Artikel 909631 wurde zum Merkzettel hinzugefügt.

Artikel 909631 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP B2 TT 255

Art.-Nr. 909331 DSH ZP B2 TT 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909331.wspak herunterzuladen.

Sie müssen angemeldet sein um 909331_eplan.zip herunterzuladen.

Rapid Arc Control

Artikel 909331 wurde zum Merkzettel hinzugefügt.

Artikel 909331 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP B2 SG TT 255

Art.-Nr. 909396 DSH ZP B2 SG TT 255

Sie müssen angemeldet sein um 909396.stp herunterzuladen.

Sie müssen angemeldet sein um 909396.igs herunterzuladen.

Sie müssen angemeldet sein um 909396.jt herunterzuladen.

Sie müssen angemeldet sein um 909396.dwg herunterzuladen.

Sie müssen angemeldet sein um 909430m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909396.wspak herunterzuladen.

Sie müssen angemeldet sein um 909396_eplan.zip herunterzuladen.

Rapid Arc Control

Artikel 909396 wurde zum Merkzettel hinzugefügt.

Artikel 909396 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP 2 TNS 255

Art.-Nr. 909540 DSH ZP 2 TNS 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909540.wspak herunterzuladen.

Sie müssen angemeldet sein um 909340.zip herunterzuladen.

Rapid Arc Control

Artikel 909540 wurde zum Merkzettel hinzugefügt.

Artikel 909540 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP 2 SG TNS 255

Art.-Nr. 909640 DSH ZP 2 SG TNS 255

Sie müssen angemeldet sein um 909396.stp herunterzuladen.

Sie müssen angemeldet sein um 909396.igs herunterzuladen.

Sie müssen angemeldet sein um 909396.jt herunterzuladen.

Sie müssen angemeldet sein um 909396.dwg herunterzuladen.

Sie müssen angemeldet sein um 909430m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909640.wspak herunterzuladen.

Rapid Arc Control

Artikel 909640 wurde zum Merkzettel hinzugefügt.

Artikel 909640 wurde zum Warenkorb hinzugefügt.

DEHNshield ZP B2 TNS 255

Art.-Nr. 909340 DSH ZP B2 TNS 255

Sie müssen angemeldet sein um 909331.stp herunterzuladen.

Sie müssen angemeldet sein um 909331.igs herunterzuladen.

Sie müssen angemeldet sein um 909331.jt herunterzuladen.

Sie müssen angemeldet sein um 909331.dwg herunterzuladen.

Sie müssen angemeldet sein um 909330m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909340.wspak herunterzuladen.
