Anschlussklemmen mit Gewindebolzen

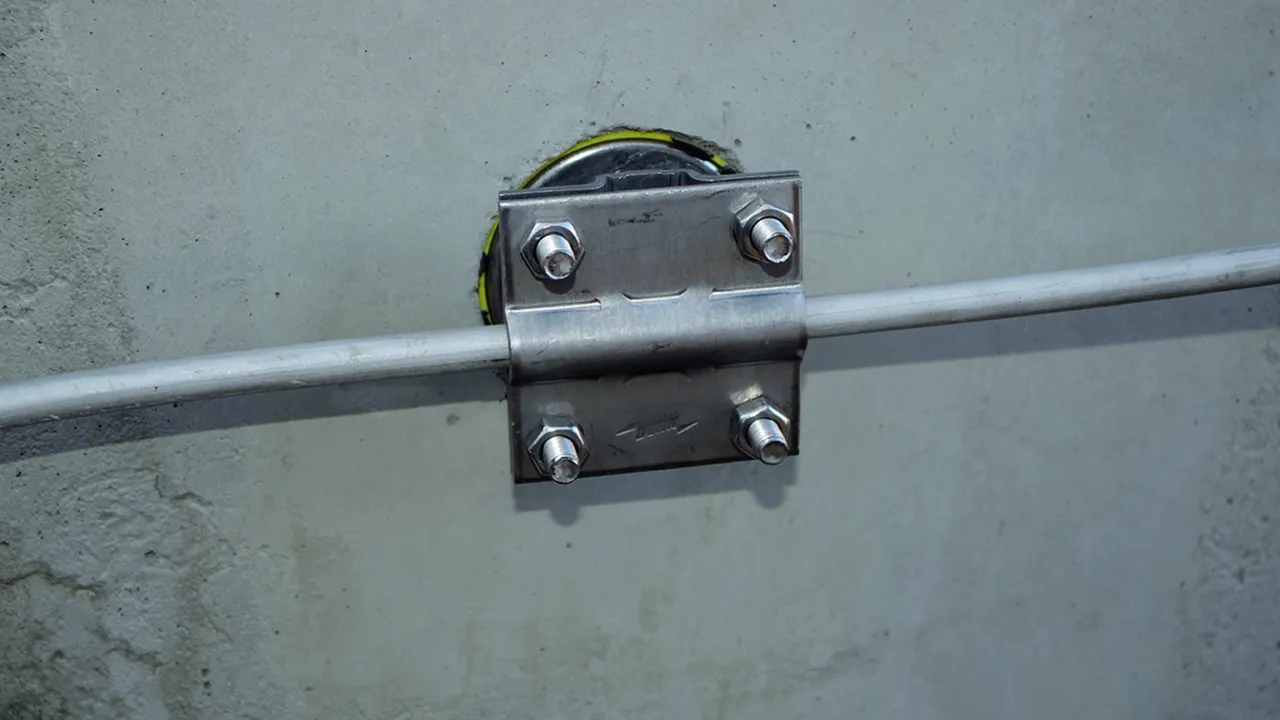

Zum Anschließen von Rund und Flachleitern an Erdungsfestpunkten mit Gewinde M10 / 12 (z. B. Art.-Nr. 478 011, 478 200) und Gewinde M16 (Art.-Nr. 478 027).
Ausführungen mit dem Anschlussgewinde M10 auch für die Montage auf der Rückseite des Erdungsfestpunktes (ohne Anschlussachse) z. B. für Flachband geeignet.

Ausführung schwer M10

1 Produkt

Art.-Nr. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, Zolltarifnr. (EU): 85359000, Bruttogewicht: 348.00 g, VPE: 10.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Anschlussklemme mit Gewindebolzen Ausführung schwer M10 St/tZn
Anschlussklemmen, mit Gewindebolzen
zum Anschließen von Rd- und Fl-Leitungen
an Erdungsfestpunkten mit Gewinde M10/12
Auch für die Montage auf der Rückseite des
Erdungsfestpunktes
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 7-10 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil): 35-95 mm2
Werkstoff Bolzen: NIRO
Schraube: M10 x 45 / M8 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK 7.10 FL40 GBM10X45 STTZN
Art.-Nr.: 478141
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Werkstoff Bolzen	NIRO
Schraube	di M10 x 45 / e M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Abmessung	70 x 70 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 478141 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478141 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung schwer M12

1 Produkt

Art.-Nr. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, Zolltarifnr. (EU): 85359000, Bruttogewicht: 400.50 g, VPE: 10.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Anschlussklemme mit Gewindebolzen Ausführung schwer M12 NIRO (V4A)
Anschlussklemmen, mit Gewindebolzen
zum Anschließen von Rd- und Fl-Leitungen an
Erdungsfestpunkten mit Gewinde M10/12
Auch für die Montage auf der Rückseite des
Erdungsfestpunktes
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / 30-40 mm
Werkstoff Bolzen: NIRO (V4A)
Schraube: M12 x 55 / M8 x 25 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK 7.10 FL40 GBM12X55 V4A
Art.-Nr.: 478149
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,3 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Werkstoff Bolzen	NIRO (V4A)
Schraube	di M12 x 55 / e M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	70 x 70 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,3 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 478149 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478149 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung schwer M16

1 Produkt

Art.-Nr. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN 4013364359512, Zolltarifnr. (EU): 85359000, Bruttogewicht: 472.60 g, VPE: 10.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Anschlussklemme mit Gewindebolzen Ausführung schwer M16 NIRO (V4A)
Anschlussklemme, mit Gewindebolzen
zum Anschließen von Rd- und Fl-Leitungen an
Erdungsfestpunkten mit Gewinde M16
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil): 35-95 mm2
Werkstoff Bolzen: NIRO (V4A)
Schraube: M16 x 65 / M8 x 25 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK 7.10 FL40 GBM16X65 V4A
Art.-Nr.: 478150
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,9 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Werkstoff Bolzen	NIRO (V4A)
Schraube	di M16 x 65 / e M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	70 x 70 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,9 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 478150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung leicht M10

1 Produkt

Art.-Nr. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, Zolltarifnr. (EU): 85359000, Bruttogewicht: 148.00 g, VPE: 10.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Anschlussklemme mit Gewindebolzen Ausführung leicht M10 NIRO (V4A)
Anschlussklemmen, mit Gewindebolzen
zum Anschließen von Rd- und Fl-Leitungen an
Erdungsfestpunkten mit Gewinde M10/12
Auch für die Montage auf der Rückseite des
Erdungsfestpunktes
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich (mehrdrähtig / Seil): 35-95 mm2
Werkstoff Bolzen: NIRO (V4A)
Schraube: M10 x 60 / M8 x 16 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK ZS 8.10 FL30 GBM10X60 V4A
Art.-Nr.: 478129
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Abmessung	58 x 30 x 2,5 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Werkstoff Bolzen	NIRO (V4A)
Schraube	di M10 x 60 / M8 x 16 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	58 x 30 x 2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 478129 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478129 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
