Erdungsfestpunkt M16
:quality(98)/dehn.at/store/f/50941807/HDVORSCHAU/478027_16-9.jpg)
:quality(98)/dehn.at/store/f/50941807/HDVORSCHAU/478027_16-9.jpg)

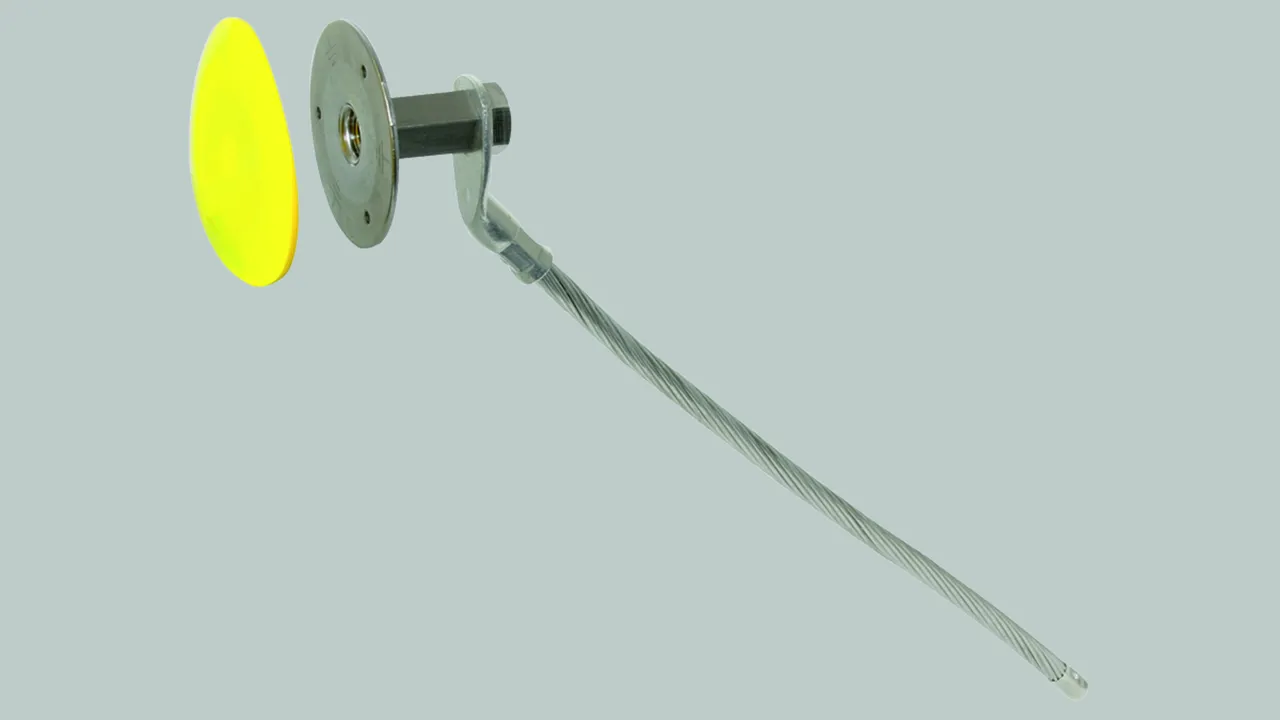

Mit Anschlussgewinde M16 für höhere Strombelastungen (50 Hz), z. B. zum Anschluss des Ringpotentialausgleichs an die Erdungsanlagen von Starkstromanlagen mit Nennwechselspannungen über 1 kV (Trafoerdung).
Das Anschlussseil kann z. B. mit einem Kreuzstück (Art.-Nr. 318 207/318 209) an die weiteren Komponten der Erdungsanlage oder mit entsprechenden Klemmen an die Bewehrung angeschlossen werden.
Für den Schalungseinbau, mit aufgerasteter Abdeckung aus Kunststoff (gelb) und Dichtung um das Anschlussgewinde.
Das Anschlussseil kann z. B. mit einem Kreuzstück (Art.-Nr. 318 207/318 209) an die weiteren Komponten der Erdungsanlage oder mit entsprechenden Klemmen an die Bewehrung angeschlossen werden.
Für den Schalungseinbau, mit aufgerasteter Abdeckung aus Kunststoff (gelb) und Dichtung um das Anschlussgewinde.
Art.-Nr. 478027 EFP M16 V4A SL400
GTIN 4013364125995, Zolltarifnr. (EU): 85359000, Bruttogewicht: 603.40 g, VPE: 10.00 Stk.
:quality(98)/dehn.at/store/f/50941819/HDVORSCHAU/478027.jpg)
:quality(98)/dehn.at/store/f/50941819/HDVORSCHAU/478027.jpg)
:quality(98)/dehn.at/store/f/50941820/HDVORSCHAU/478027m_D.jpg)
:quality(98)/dehn.at/store/f/50941820/HDVORSCHAU/478027m_D.jpg)
Technische Daten
| Anschlussgewinde | M16 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| ASTM / AISI: | 316Ti / 316L / 316 |
| Werkstoff Seil | Cu /gal Sn |
| Querschnitt Anschlussseil | 70 mm² |
| Länge Anschlussseil | 400 mm |
| Durchmesser Ø Anschlussseil | 10,5 mm |
| Anschlussplatte Ø | 80 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 11 kA |
