Erdungsfestpunkte

Zum Anschluss von Erdanschlussbuchsen oder Erdanschlussplatten nach DIN 48088-2
Zum Anschweißen oder Anschrauben für den erdseitigen Anschluss von Erdanschlussstücken mit Flügelmutter oder Flügelschraube
Anschlussstücke mit Gewindebolzen M12 oder M16
Innengewinde in M12 oder M16

Details

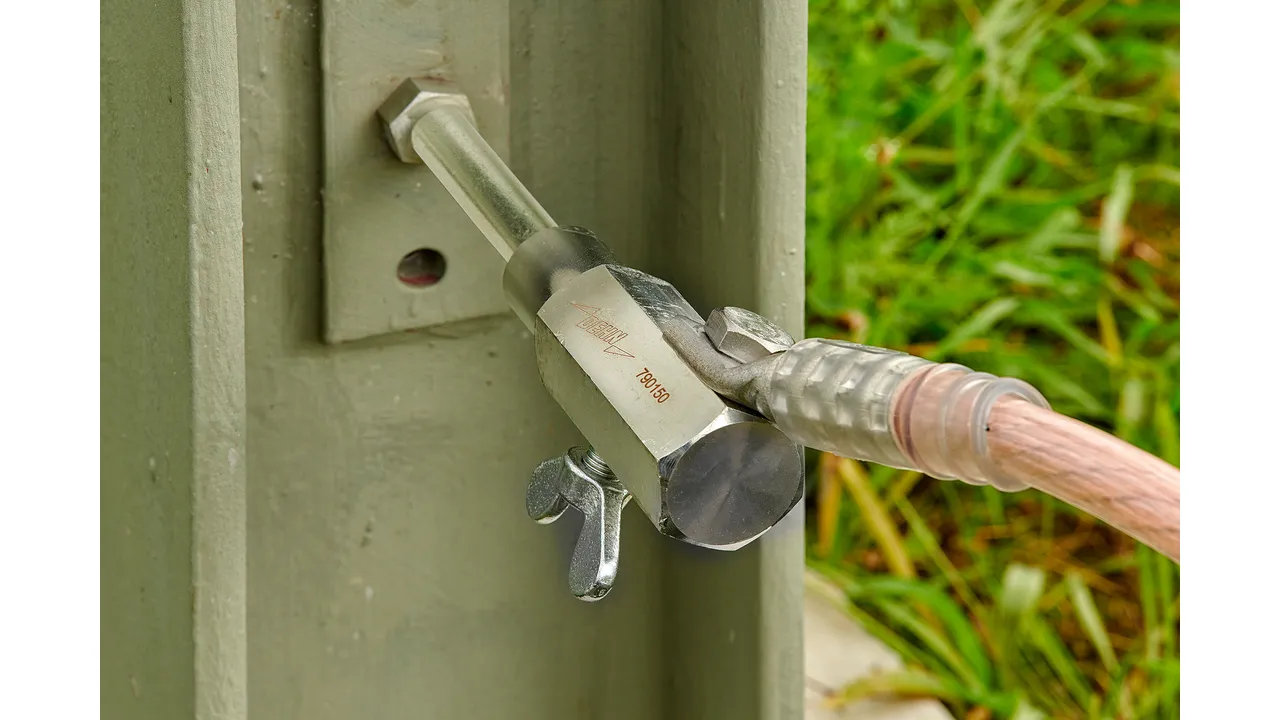

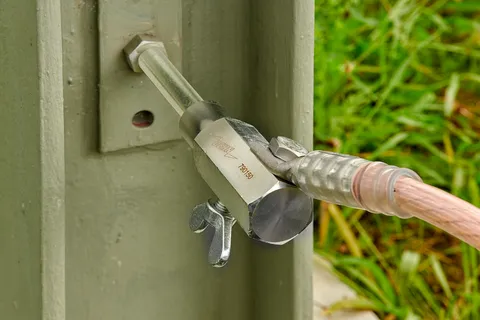

Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.

lorem ipsum — Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.

Ringnutfestpunkt, mit Gewindebolzen und Mutter

2 Produkte

Art.-Nr. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, Zolltarifnr. (EU): 85359000, Bruttogewicht: 248.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Abmessung	M12 x 35 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M12-8 / gal Zn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M12 x 35 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M12-8 / gal Zn
Anzugsdrehmoment	50 ... 65 Nm
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Artikel 790251 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790251 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, Zolltarifnr. (EU): 85359000, Bruttogewicht: 277.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Abmessung	M16 x 45 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M16-8 / gal Zn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M16 x 45 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M16-8 / gal Zn
Anzugsdrehmoment	100 ... 110 Nm
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Artikel 790261 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790261 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ringnutfestpunkt, mit Innengewinde

2 Produkte

Art.-Nr. 790250 EFP 16 RN M12

GTIN 4013364089495, Zolltarifnr. (EU): 85359000, Bruttogewicht: 193.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Abmessung	M12
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M12
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Artikel 790250 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790250 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 790260 EFP 16 RN M16

GTIN 4013364089518, Zolltarifnr. (EU): 85359000, Bruttogewicht: 180.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Abmessung	M16
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M16
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)
