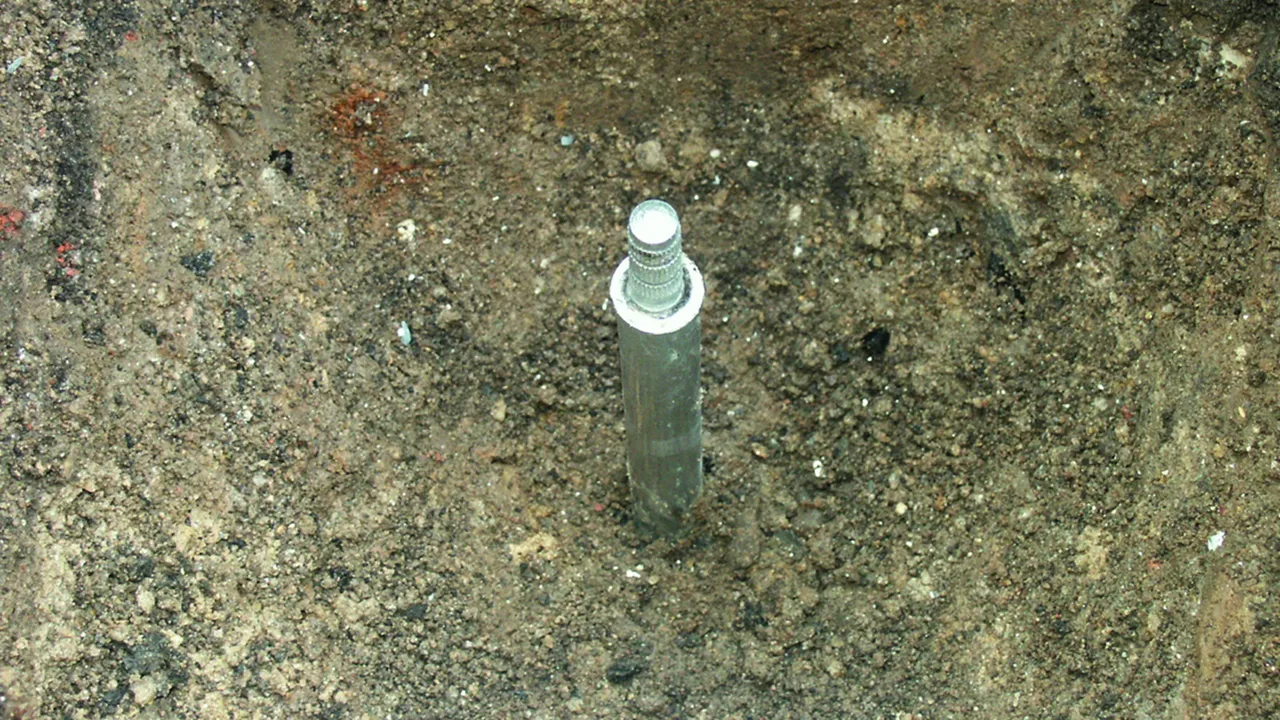

Tiefenerder

Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.Merkmale:

Keine Querschnittsverdickung an der Kupplungsstelle
Selbstschließende Kupplung
Korrosionsbeständigkeit
Vereinfachte Lagerhaltung und Transportmöglichkeit
Je nach örtlichen Bodenverhältnissen universell anwendbar
Konstante Widerstandswerte
Einfache Einbringung mit Vibrationshammer

Details

Hammereinsätze für Tiefenerder und Rohrerder

lorem ipsum — Hammereinsätze für Tiefenerder und Rohrerder

Typ Z

Mit Dreifach-Rändelzapfen.

4 Produkte

Art.-Nr. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.50 kg, VPE: 6.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tiefenerder Typ Z St/tZn Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1000 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1000 Z STTZN
Art.-Nr.: 620101
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	12 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 22000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Artikel 620101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.70 kg, VPE: 6.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tiefenerder Typ Z St/tZn Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 Z STTZN
Art.-Nr.: 620151
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	12 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 22000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Artikel 620151 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620151 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.72 kg, VPE: 6.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tiefenerder Typ Z St/tZn Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1000 mm
Durchmesser Ø: 25 mm
Kurzschlussstrom (AC 50 Hz / DC): 12,3 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 25 1000 Z STTZN
Art.-Nr.: 625101
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	25 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	25 mm
Zapfendurchmesser	15 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 32000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Artikel 625101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.72 kg, VPE: 6.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tiefenerder Typ Z St/tZn Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Ø: 25 mm
Kurzschlussstrom (AC 50 Hz / DC): 12,3 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 25 1500 Z STTZN
Art.-Nr.: 625151
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	25 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	25 mm
Zapfendurchmesser	15 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 32000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Artikel 625151 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625151 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Typ AZ

Mit abgesetztem Rändelzapfen.

2 Produkte

Art.-Nr. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.43 kg, VPE: 6.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tiefenerder Typ AZ NIRO (V4A) Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ AZ, mit abgesetztem Rändelzapfen
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Stablänge: 1000 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 4,2 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1000 AZ V4A
Art.-Nr.: 620903
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Bauteilschutz	Dt.Pat. Nr. P 32 22 201.7
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	10 / 13 mm
Zugfestigkeit	500-730 N/mm²
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Artikel 620903 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620903 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.67 kg, VPE: 6.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tiefenerder Typ AZ NIRO (V4A) Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ AZ, mit abgesetztem Rändelzapfen
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Stablänge: 1500 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 4,2 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 AZ V4A
Art.-Nr.: 620902
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Bauteilschutz	Dt.Pat. Nr. P 32 22 201.7
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	10 / 13 mm
Zugfestigkeit	500-730 N/mm²
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Artikel 620902 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620902 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Tiefenerder

Details

Typ Z

Art.-Nr. 620101 TE 20 1000 Z STTZN

Artikel 620101 wurde zum Merkzettel hinzugefügt.

Artikel 620101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620151 TE 20 1500 Z STTZN

Artikel 620151 wurde zum Merkzettel hinzugefügt.

Artikel 620151 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625101 TE 25 1000 Z STTZN

Artikel 625101 wurde zum Merkzettel hinzugefügt.

Artikel 625101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625151 TE 25 1500 Z STTZN

Artikel 625151 wurde zum Merkzettel hinzugefügt.

Artikel 625151 wurde zum Warenkorb hinzugefügt.

Typ AZ

Art.-Nr. 620903 TE 20 1000 AZ V4A

Artikel 620903 wurde zum Merkzettel hinzugefügt.

Artikel 620903 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620902 TE 20 1500 AZ V4A

Artikel 620902 wurde zum Merkzettel hinzugefügt.

Artikel 620902 wurde zum Warenkorb hinzugefügt.

Tiefenerder

Details

Typ Z

Art.-Nr. 620101 TE 20 1000 Z STTZN

Sie müssen angemeldet sein um 620101.stp herunterzuladen.

Sie müssen angemeldet sein um 620101.igs herunterzuladen.

Sie müssen angemeldet sein um 620101.jt herunterzuladen.

Sie müssen angemeldet sein um 620101.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 620101 wurde zum Merkzettel hinzugefügt.

Artikel 620101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620151 TE 20 1500 Z STTZN

Sie müssen angemeldet sein um 620151.stp herunterzuladen.

Sie müssen angemeldet sein um 620151.igs herunterzuladen.

Sie müssen angemeldet sein um 620151.jt herunterzuladen.

Sie müssen angemeldet sein um 620151.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 620151 wurde zum Merkzettel hinzugefügt.

Artikel 620151 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625101 TE 25 1000 Z STTZN

Sie müssen angemeldet sein um 625101.stp herunterzuladen.

Sie müssen angemeldet sein um 625101.igs herunterzuladen.

Sie müssen angemeldet sein um 625101.jt herunterzuladen.

Sie müssen angemeldet sein um 625101.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 625101 wurde zum Merkzettel hinzugefügt.

Artikel 625101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625151 TE 25 1500 Z STTZN

Sie müssen angemeldet sein um 625151.stp herunterzuladen.

Sie müssen angemeldet sein um 625151.igs herunterzuladen.

Sie müssen angemeldet sein um 625151.jt herunterzuladen.

Sie müssen angemeldet sein um 625151.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 625151 wurde zum Merkzettel hinzugefügt.

Artikel 625151 wurde zum Warenkorb hinzugefügt.

Typ AZ

Art.-Nr. 620903 TE 20 1000 AZ V4A

Sie müssen angemeldet sein um 620903.stp herunterzuladen.

Sie müssen angemeldet sein um 620903.igs herunterzuladen.

Sie müssen angemeldet sein um 620903.jt herunterzuladen.

Sie müssen angemeldet sein um 620903.dwg herunterzuladen.

Sie müssen angemeldet sein um 620903m_D.dxf herunterzuladen.

Artikel 620903 wurde zum Merkzettel hinzugefügt.

Artikel 620903 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620902 TE 20 1500 AZ V4A

Sie müssen angemeldet sein um 620902.stp herunterzuladen.

Sie müssen angemeldet sein um 620902.igs herunterzuladen.

Sie müssen angemeldet sein um 620902.jt herunterzuladen.

Sie müssen angemeldet sein um 620902.dwg herunterzuladen.

Sie müssen angemeldet sein um 620902m_D.dxf herunterzuladen.

Artikel 620902 wurde zum Merkzettel hinzugefügt.

Artikel 620902 wurde zum Warenkorb hinzugefügt.
