Erdungskabelschuhe

Zum Montieren vor Ort mit integrieter Zugentlastung (2. Hälfte des Klemmteils).Bei der Montage sind folgende Parameter zu beachten:
  • Abisolierung ca. 15 mm
  • Aderendhülse nach DIN 46228
  • Anzugsmoment der Sperrzahnschrauben ≥ 3 Nm

Offen M5 / M6

1 Produkt

Art.-Nr. 444006 EKSO 5.6 AQ6 16 CUGALZN

GTIN 4013364029323, Zolltarifnr. (EU): 85369095, Bruttogewicht: 29.80 g, VPE: 100.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444006.stp

      Sie müssen angemeldet sein um 444006.stp herunterzuladen.

      Login
    • 444006.igs

      Sie müssen angemeldet sein um 444006.igs herunterzuladen.

      Login
    • 444006.jt

      Sie müssen angemeldet sein um 444006.jt herunterzuladen.

      Login
    • 444006.dwg

      Sie müssen angemeldet sein um 444006.dwg herunterzuladen.

      Login
    • 444006m_D.dxf

      Sie müssen angemeldet sein um 444006m_D.dxf herunterzuladen.

      Login

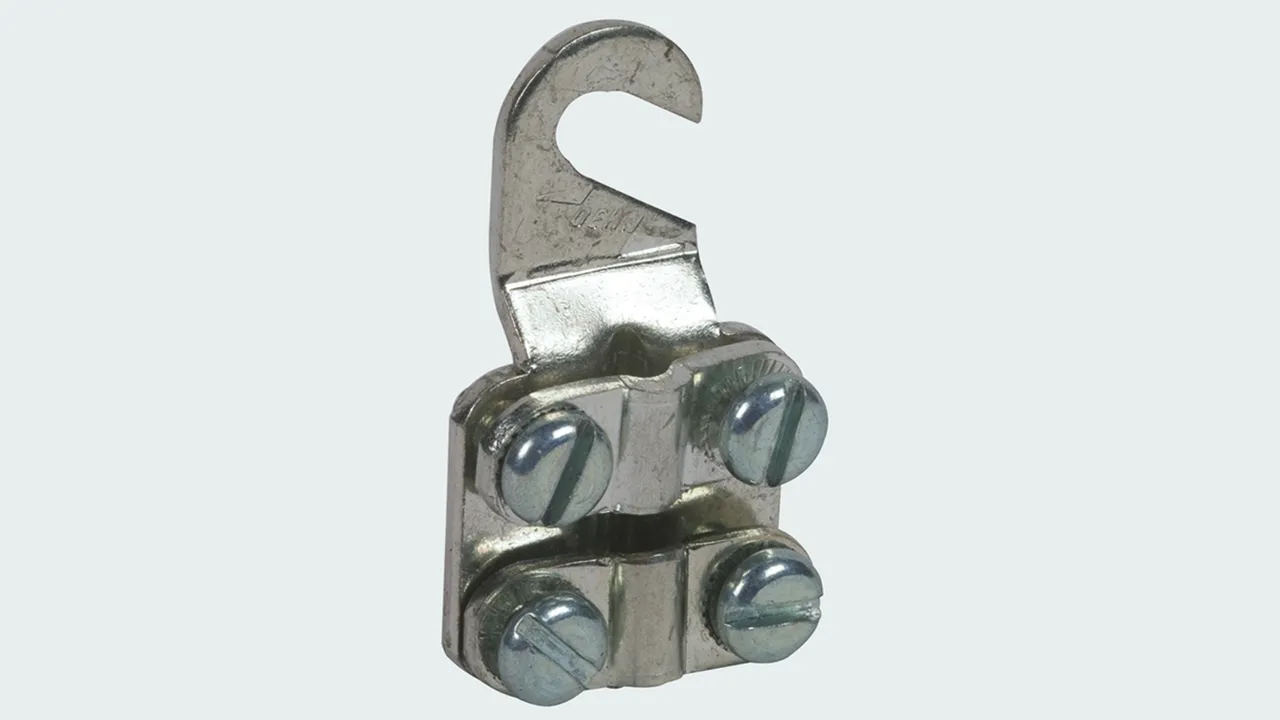

Erdungskabelschuh offen M5 / M6
Erdungskabelschuhe separat
Ausführung offen
Leitungsquerschnitt: 6-16 mm2
Kabelschuh Passung: M5 / M6
Werkstoff: Cu/gal Sn

Fabrikat: DEHN
Typ: EKSO 5.6 AQ6 16 CUGALZN
Art.-Nr.: 444006
oder gleichwertig.



Technische Daten

Leitungsquerschnitt 6-16 mm2
Kabelschuh Passung M5 / M6
Werkstoff Cu /gal Sn

Artikel 444006 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444006 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Offen M8 / M10

1 Produkt

Art.-Nr. 444010 EKSO 8.10 AQ6 16 CUGALZN

GTIN 4013364029316, Zolltarifnr. (EU): 85369095, Bruttogewicht: 34.80 g, VPE: 100.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444010.stp

      Sie müssen angemeldet sein um 444010.stp herunterzuladen.

      Login
    • 444010.igs

      Sie müssen angemeldet sein um 444010.igs herunterzuladen.

      Login
    • 444010.jt

      Sie müssen angemeldet sein um 444010.jt herunterzuladen.

      Login
    • 444010.dwg

      Sie müssen angemeldet sein um 444010.dwg herunterzuladen.

      Login
    • 444010m_D.dxf

      Sie müssen angemeldet sein um 444010m_D.dxf herunterzuladen.

      Login
Erdungskabelschuh offen M8 / M10
Erdungskabelschuhe separat
Ausführung offen
Leitungsquerschnitt: 6-16 mm2
Kabelschuh Passung: M8 / M10
Werkstoff: Cu/gal Sn

Fabrikat: DEHN
Typ: EKSO 8.10 AQ6 16 CUGALZN
Art.-Nr.: 444010
oder gleichwertig.



Technische Daten

Leitungsquerschnitt 6-16 mm2
Kabelschuh Passung M8 / M10
Werkstoff Cu /gal Sn

Artikel 444010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Geschlossen M8

1 Produkt

Art.-Nr. 444008 EKSG 8 AQ6 16 CUGALZN

GTIN 4013364029293, Zolltarifnr. (EU): 85369095, Bruttogewicht: 37.20 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444008.stp

      Sie müssen angemeldet sein um 444008.stp herunterzuladen.

      Login
    • 444008.igs

      Sie müssen angemeldet sein um 444008.igs herunterzuladen.

      Login
    • 444008.jt

      Sie müssen angemeldet sein um 444008.jt herunterzuladen.

      Login
    • 444008.dwg

      Sie müssen angemeldet sein um 444008.dwg herunterzuladen.

      Login
    • 444008m_D.dxf

      Sie müssen angemeldet sein um 444008m_D.dxf herunterzuladen.

      Login
Erdungskabelschuh geschlossen M8
Erdungskabelschuhe separat
Ausführung geschlossen
Leitungsquerschnitt: 6-16 mm2
Kabelschuh Passung: M8
Werkstoff: Cu/gal Sn

Fabrikat: DEHN
Typ: EKSG 8 AQ6 16 CUGALZN
Art.-Nr.: 444008
oder gleichwertig.



Technische Daten

Leitungsquerschnitt 6-16 mm2
Kabelschuh Passung M8
Werkstoff Cu /gal Sn

Artikel 444008 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444008 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Geschlossen M10

1 Produkt

Art.-Nr. 444009 EKSG 10 AQ6 16 CUGALZN

GTIN 4013364029309, Zolltarifnr. (EU): 85369095, Bruttogewicht: 36.70 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444009.stp

      Sie müssen angemeldet sein um 444009.stp herunterzuladen.

      Login
    • 444009.igs

      Sie müssen angemeldet sein um 444009.igs herunterzuladen.

      Login
    • 444009.jt

      Sie müssen angemeldet sein um 444009.jt herunterzuladen.

      Login
    • 444009.dwg

      Sie müssen angemeldet sein um 444009.dwg herunterzuladen.

      Login
    • 444009m_D.dxf

      Sie müssen angemeldet sein um 444009m_D.dxf herunterzuladen.

      Login
Erdungskabelschuh geschlossen M10
Erdungskabelschuhe separat
Ausführung geschlossen
Leitungsquerschnitt: 6-16 mm2
Kabelschuh Passung: M10
Werkstoff: Cu/gal Sn

Fabrikat: DEHN
Typ: EKSG 10 AQ6 16 CUGALZN
Art.-Nr.: 444009
oder gleichwertig.



Technische Daten

Leitungsquerschnitt 6-16 mm2
Kabelschuh Passung M10
Werkstoff Cu /gal Sn

Artikel 444009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
