Spannungsprüferset PHE

Einfach – Sicher prüfen

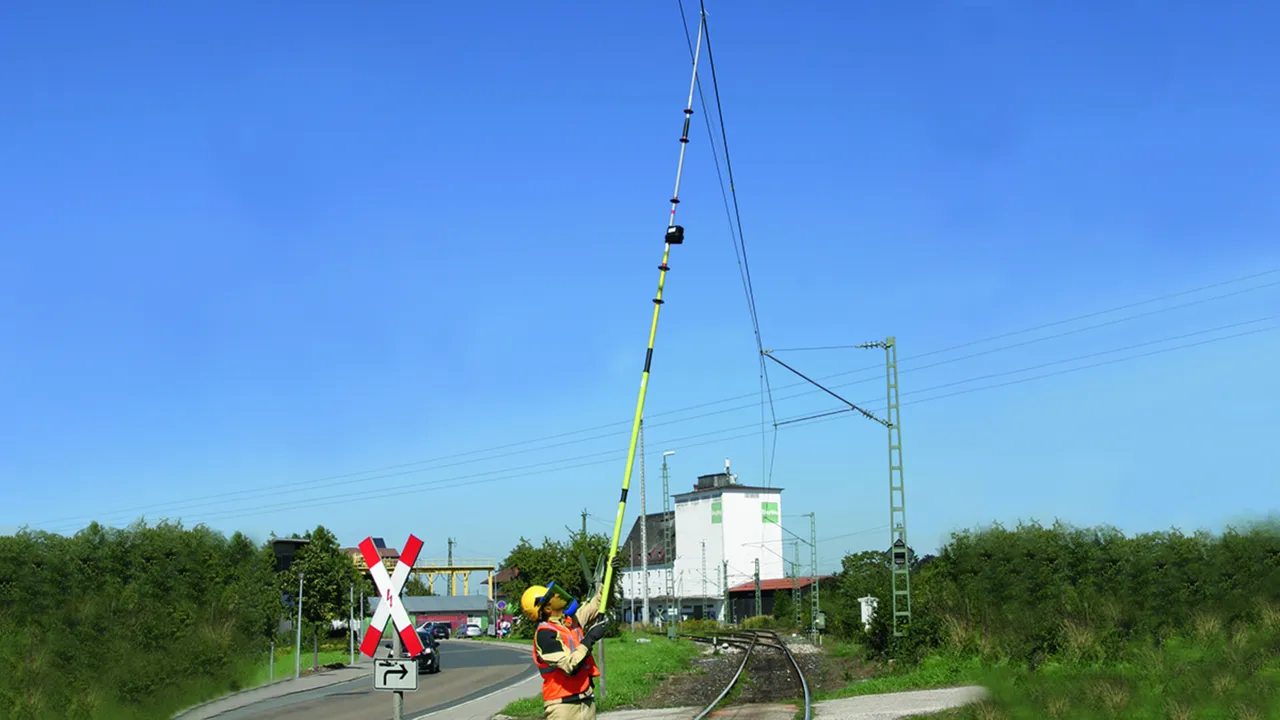

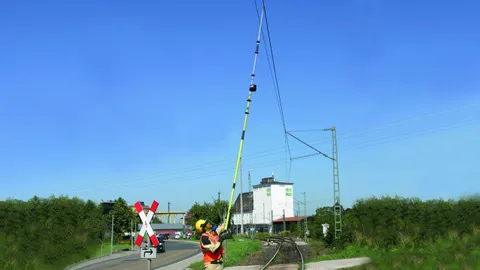

Für Oberleitungen elektrischer Bahnen
Kosten- / platzsparender Transport
Leichte Handhabung durch einfaches Stecksystem

Details

Zweiteilige Prüfspitze mit robuster Schraubkupplung (sechsteilige PKW-Ausführung).

lorem ipsum — Zweiteilige Prüfspitze mit robuster Schraubkupplung (sechsteilige PKW-Ausführung).

lorem ipsum

Abschlussteil mit Steckkupplung und rutschsicherer Ringöse.

lorem ipsum — Abschlussteil mit Steckkupplung und rutschsicherer Ringöse.

Isolierstange mit verdrehungssicherer Steckkupplung.

lorem ipsum — Isolierstange mit verdrehungssicherer Steckkupplung.

Produkte filtern

Nennspannung 15 kV / 16,7 Hz

Teilbar (vierteilig)

1 Produkt

Art.-Nr. 766616 PHE 15 16.7 4T TA

GTIN 4013364126091, Zolltarifnr. (EU): 90303370, Bruttogewicht: 5.09 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4890 mm
Eintauchtiefe (I_O )	1675 mm
DB Zeichnungs-Nr.	3 Ebgw 02.51
DB Material-Nr.	237 129

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4890 mm
Isolierstrecke (l_I )	685 mm
Eintauchtiefe (I_O )	1675 mm
Länge Spitze	1900 mm
Länge Bedienstange (mit Handschutzteller)	640 mm
Länge Bedienstange (Abschlussteil)	2530 mm
DB Zeichnungs-Nr.	3 Ebgw 02.51
DB Material-Nr.	237 129
Norm	DIN VDE 0681-6
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Batterie	Lithium
Werkstoff Prüfelektrode	St/gal Zn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Artikel 766616 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766616 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Nennspannung 15 kV / 16,7 Hz (PKW-Ausführung)

Teilbar (sechsteilig)

1 Produkt

Art.-Nr. 766617 PHE 15 16.7 6T TA

GTIN 4013364101760, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.95 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4900 mm
Eintauchtiefe (I_O )	1675 mm
DB Zeichnungs-Nr.	3 Ebgw 02.53
DB Material-Nr.	652 975

Nennspannung (U_N )	15 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	4900 mm
Isolierstrecke (l_I )	685 mm
Eintauchtiefe (I_O )	1675 mm
Länge Spitze	975 + 965 mm
Länge Bedienstange (mit Handschutzteller)	1080 mm
Länge Bedienstange (Zwischenteil)	1035
Länge Bedienstange (Abschlussteil)	1035 mm
DB Zeichnungs-Nr.	3 Ebgw 02.53
DB Material-Nr.	652 975
Norm	DIN VDE 0681-6
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Batterie	Lithium
Werkstoff Prüfelektrode	St/gal Zn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
