Leitungshalter für Verlegung auf Satteldächern und Metalldächern

Dachleitungshalter für Klemmfalz-Dächer (z. B. RIB-ROOF Speed 500 Fa. Zambelli)

1 Produkt

Art.-Nr. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Zolltarifnr. (EU): 85389099, Bruttogewicht: 212.40 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202851.stp

      Sie müssen angemeldet sein um 202851.stp herunterzuladen.

      Login
    • 202851.igs

      Sie müssen angemeldet sein um 202851.igs herunterzuladen.

      Login
    • 202851.jt

      Sie müssen angemeldet sein um 202851.jt herunterzuladen.

      Login
    • 202851.dwg

      Sie müssen angemeldet sein um 202851.dwg herunterzuladen.

      Login
    • 202851.dxf

      Sie müssen angemeldet sein um 202851.dxf herunterzuladen.

      Login
Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Klemmfalz und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Klemmbereich: ca. 18 / 22 mm
Leitungshalter Aufnahme Rd: 20 / 23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH KF ZS 20 23 V2A
Art.-Nr.: 202851
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Klemmbereich ca. 18 / 22 mm
Leitungshalter Aufnahme Rd 20 / 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202851 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202851 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dachleitungshalter für Stehfalz-Dächer

1 Produkt

Art.-Nr. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Zolltarifnr. (EU): 85389099, Bruttogewicht: 157.80 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202852.stp

      Sie müssen angemeldet sein um 202852.stp herunterzuladen.

      Login
    • 202852.igs

      Sie müssen angemeldet sein um 202852.igs herunterzuladen.

      Login
    • 202852.jt

      Sie müssen angemeldet sein um 202852.jt herunterzuladen.

      Login
    • 202852.dwg

      Sie müssen angemeldet sein um 202852.dwg herunterzuladen.

      Login
    • 202852.dxf

      Sie müssen angemeldet sein um 202852.dxf herunterzuladen.

      Login
Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Stehfalz und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Klemmbereich: 0,7-8 mm
Leitungshalter Aufnahme Rd: 20 / 23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH SF ZS 20 23 V2A
Art.-Nr.: 202852
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Klemmbereich 0,7-8 mm
Leitungshalter Aufnahme Rd 20 / 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202852 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202852 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dachleitungshalter mit Anschlusslasche

1 Produkt

Art.-Nr. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202853.stp

      Sie müssen angemeldet sein um 202853.stp herunterzuladen.

      Login
    • 202853.igs

      Sie müssen angemeldet sein um 202853.igs herunterzuladen.

      Login
    • 202853.jt

      Sie müssen angemeldet sein um 202853.jt herunterzuladen.

      Login
    • 202853.dwg

      Sie müssen angemeldet sein um 202853.dwg herunterzuladen.

      Login
    • 202853.dxf

      Sie müssen angemeldet sein um 202853.dxf herunterzuladen.

      Login
Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Anschlusslasche in Z-Form und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Leitungshalter Aufnahme Rd: 20 / 23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH AL ZS 20 23 V2A
Art.-Nr.: 202853
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Befestigung [4x] Ø5,2 / [2x] Ø6,5 mm
Leitungshalter Aufnahme Rd 20 / 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202853 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202853 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dachleitungshalter für Rundstehfalz-Dächer

1 Produkt

Art.-Nr. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Zolltarifnr. (EU): 85389099, Bruttogewicht: 205.40 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 202850.stp

      Sie müssen angemeldet sein um 202850.stp herunterzuladen.

      Login
    • 202850.igs

      Sie müssen angemeldet sein um 202850.igs herunterzuladen.

      Login
    • 202850.jt

      Sie müssen angemeldet sein um 202850.jt herunterzuladen.

      Login
    • 202850.dwg

      Sie müssen angemeldet sein um 202850.dwg herunterzuladen.

      Login
    • 202850.dxf

      Sie müssen angemeldet sein um 202850.dxf herunterzuladen.

      Login
Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Rundstehfalz und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Klemmbereich: Ø20-25 mm
Leitungshalter Aufnahme Rd: 20 / 23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH RSF ZS 20 23 V2A
Art.-Nr.: 202850
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Klemmbereich Ø20-25 mm
Leitungshalter Aufnahme Rd 20 / 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202850 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202850 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dachleitungshalter

1 Produkt

Art.-Nr. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 202829.stp

      Sie müssen angemeldet sein um 202829.stp herunterzuladen.

      Login
    • 202829.igs

      Sie müssen angemeldet sein um 202829.igs herunterzuladen.

      Login
    • 202829.jt

      Sie müssen angemeldet sein um 202829.jt herunterzuladen.

      Login
    • 202829.dwg

      Sie müssen angemeldet sein um 202829.dwg herunterzuladen.

      Login
    • 202829m_D.dxf

      Sie müssen angemeldet sein um 202829m_D.dxf herunterzuladen.

      Login

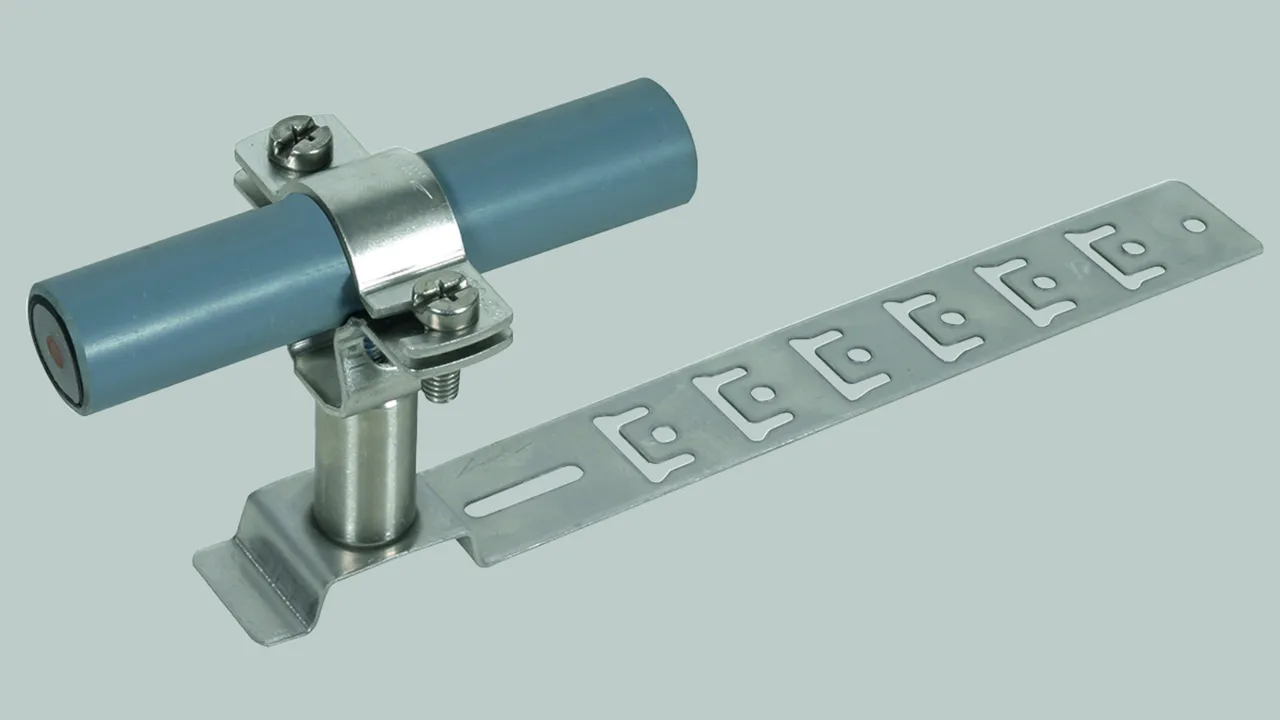

Dachleitungshalter NIRO
Dachleitungshalter mit Zweischraubenüberleger und
geprägter Strebe für Dachflächen zum Verlegen der
HVI Leitung auf Dachflächen von Satteldächern
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20 / 23 mm
Strebenlänge: 205 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH ZS 20 23 H55 L205 V2A
Art.-Nr.: 202829
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20 / 23 mm
Strebenlänge 205 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202829 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202829 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
