Parallel Connectors for Ex Zones 1/21, 2/22

Parallel connector with spring washer for connecting round conductors/cables in Ex zones 1/21, 2/22. The clamps are secured against self-loosening in accordance with DIN EN 62305-3 Supplement 2.

For equal and different cable diameters, small

1 Produkt

Art.-Nr. 306105 PV 5.12.5 SKM8X45 GSG CUGALSN

GTIN 4013364269125, Zolltarifnr. (EU): 85369095, Bruttogewicht: 250.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306105.stp

      Sie müssen angemeldet sein um 306105.stp herunterzuladen.

      Login
    • 306105.igs

      Sie müssen angemeldet sein um 306105.igs herunterzuladen.

      Login
    • 306105.jt

      Sie müssen angemeldet sein um 306105.jt herunterzuladen.

      Login
    • 306105.dwg

      Sie müssen angemeldet sein um 306105.dwg herunterzuladen.

      Login
    • 306105m_D.dxf

      Sie müssen angemeldet sein um 306105m_D.dxf herunterzuladen.

      Login

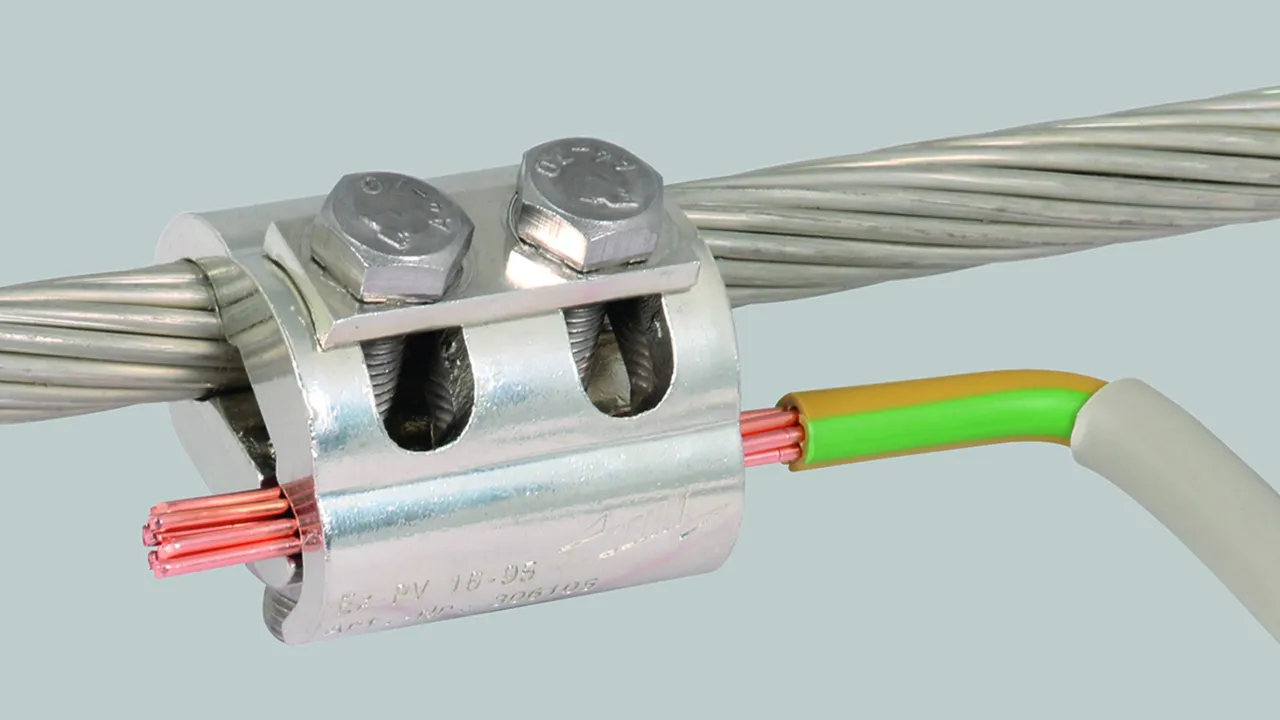

Parallel connector for different cable diameters, small, Cu/gal Sn
Parallel connector for establishing an equipotential bonding system in potentially explosive atmospheres. Tested for non-sparking use in potentially explosive atmospheres in Ex zone 1 and 2 (gases of explosion group IIC) and Ex zone 21 and 22 (dust). Small version for different cable diameters, with spring washer and two screws which are secured against working loose according to Supplement 2 of DIN EN 62305-3.
Material of clamp: Cu/gal Sn
Clamping range Rd / Rd: 5-12.5 mm
Clamping range (stranded / cable): 16-95 mm2
Standard: based on EN 62561-1

Brand: DEHN
Type: PV 5.12.5 SKM8X45 GSG CUGALSN
Part No.: 306105
or equivalent.

Zertifikate



Technische Daten

Material of clamp Cu/gal Sn
Clamping range Rd / Rd 5-12.5 mm
Clamping range (stranded / cable) 16-95 mm2
Lightning impulse current (10/350 μs) (non-sparking) 25 kA
Short-circuit current (50 Hz) (0.1 s) (non-sparking) 1.65 kA
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Artikel 306105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

For equal and different cable diameters, large

1 Produkt

Art.-Nr. 306106 PV 5.16 SKM10X50 GSG CUGALSN

GTIN 4013364269149, Zolltarifnr. (EU): 85369095, Bruttogewicht: 424.40 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306106.stp

      Sie müssen angemeldet sein um 306106.stp herunterzuladen.

      Login
    • 306106.igs

      Sie müssen angemeldet sein um 306106.igs herunterzuladen.

      Login
    • 306106.jt

      Sie müssen angemeldet sein um 306106.jt herunterzuladen.

      Login
    • 306106.dwg

      Sie müssen angemeldet sein um 306106.dwg herunterzuladen.

      Login
    • 306106m_D.dxf

      Sie müssen angemeldet sein um 306106m_D.dxf herunterzuladen.

      Login
Parallel connector for different cable diameters, large, Cu/gal Sn
Parallel connector for establishing an equipotential bonding system in potentially explosive atmospheres. Tested for non-sparking use in potentially explosive atmospheres in Ex zone 1 and 2 (gases of explosion group IIC) and Ex zone 21 and 22 (dust). Large version for different cable diameters, with spring washer and two screws which are secured against working loose according to Supplement 2 of DIN EN 62305-3.
Material of clamp: Cu/gal Sn
Clamping range Rd / Rd: 5-16 mm
Clamping range (stranded / cable): 16-150 mm2
Standard: based on EN 62561-1

Brand: DEHN
Type: PV 5.16 SKM10X50 GSG CUGALSN
Part No.: 306106
or equivalent.

Zertifikate



Technische Daten

Material of clamp Cu/gal Sn
Clamping range Rd / Rd 5-16 mm
Clamping range (stranded / cable) 16-150 mm2
Lightning impulse current (10/350 μs) (non-sparking) 25 kA
Short-circuit current (50 Hz) (0.1 s) (non-sparking) 1.65 kA
Standard based on EN 62561-1
*) For exact classification, see test certificate.
