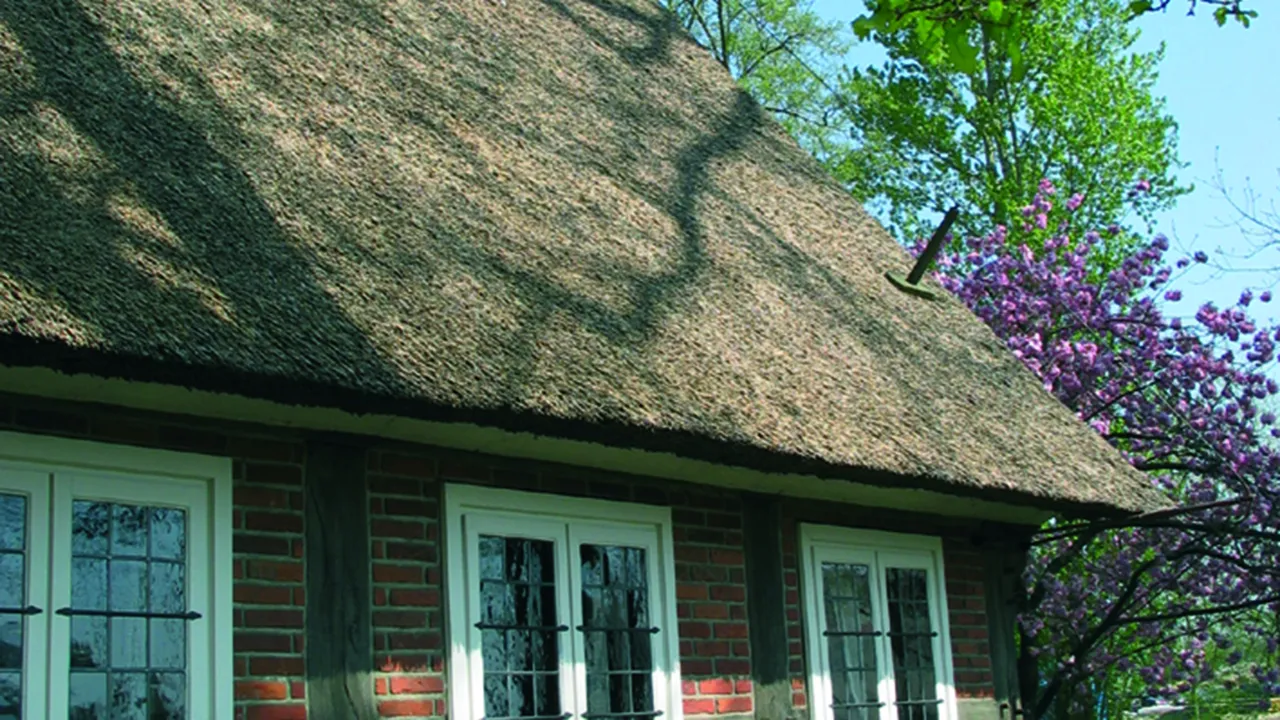

Components for Buildings with Thatched Roof

Lightning protection system components for buildings with thatched roofs.
Air-termination conductors on thatched roofs have to be installed at a distance to the roof, e.g. on isolating supports. Certain distances also have to be kept to the eaves.
The span width for ridge conductors is approx. 15 m and for down conductors approx. 10 m without additional supports. Span stakes have to be fastened to the roof construction (rafters and crossbars) using anchor bolts and flat washers.

Today an isolated (HVI) lightning protection system is often used as an external lightning protection system for buildings with thatched roofs.

Wooden stake

With rain shelter, suitable for clamping cap (Part No. 146 309).

1 Produkt

Art.-Nr. 145241 HP 90X90 2400 EHI

GTIN 4013364022584, Zolltarifnr. (EU): 44219999, Bruttogewicht: 52.00 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 145241.stp

      Sie müssen angemeldet sein um 145241.stp herunterzuladen.

      Login
    • 145241.igs

      Sie müssen angemeldet sein um 145241.igs herunterzuladen.

      Login
    • 145241.jt

      Sie müssen angemeldet sein um 145241.jt herunterzuladen.

      Login
    • 145241.dwg

      Sie müssen angemeldet sein um 145241.dwg herunterzuladen.

      Login
    • 145241m_D.dxf

      Sie müssen angemeldet sein um 145241m_D.dxf herunterzuladen.

      Login
Wooden stake with rain shelter
Wooden stake with rain shelter, for installation of the air-termination system on thatched roofs,
suitable for clamping cap (Part No. 146 309)
Material: oak (impregnated)
Dimensions: 90 x 90 x 2400 mm

Brand: DEHN
Type: HP 90X90 2400 EHI
Part No.: 145241
or equivalent.



Technische Daten

Material oak (impregnated)
Dimensions (l x w x h) 90 x 90 x 2400 mm

Artikel 145241 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 145241 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Clamping cap

Fixed to wooden stakes (Part No. 145 241).
With air-termination tip (length 300 mm, Ø10 mm, StSt).

1 Produkt

Art.-Nr. 146309 SPK 100X100 FSP10 300 7.10 V2A

GTIN 4013364072398, Zolltarifnr. (EU): 85389099, Bruttogewicht: 864.20 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 146309.stp

      Sie müssen angemeldet sein um 146309.stp herunterzuladen.

      Login
    • 146309.igs

      Sie müssen angemeldet sein um 146309.igs herunterzuladen.

      Login
    • 146309.jt

      Sie müssen angemeldet sein um 146309.jt herunterzuladen.

      Login
    • 146309.dwg

      Sie müssen angemeldet sein um 146309.dwg herunterzuladen.

      Login
    • 146309m_D.dxf

      Sie müssen angemeldet sein um 146309m_D.dxf herunterzuladen.

      Login
Clamping cap fixed to wooden stakes
Clamping cap fixed to wooden stakes (Part No. 145 241)
with air-termination tip (length 300 mm, Ø10 mm, StSt (V2A))
Material: StSt
Support Rd: 7-10 mm

Brand: DEHN
Type: SPK 100X100 FSP10 300 7.10 V2A
Part No.: 146309
or equivalent.

Zertifikate



Technische Daten

Material StSt
Support Rd 7-10 mm

Artikel 146309 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 146309 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Roof conductor support

With conductor holder.

1 Produkt

Art.-Nr. 240000 DLS 6.10 134X300X598 EHI

GTIN 4013364022614, Zolltarifnr. (EU): 44219999, Bruttogewicht: 1.50 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 240000.stp

      Sie müssen angemeldet sein um 240000.stp herunterzuladen.

      Login
    • 240000.igs

      Sie müssen angemeldet sein um 240000.igs herunterzuladen.

      Login
    • 240000.jt

      Sie müssen angemeldet sein um 240000.jt herunterzuladen.

      Login
    • 240000.dwg

      Sie müssen angemeldet sein um 240000.dwg herunterzuladen.

      Login
    • 240000m_D.dxf

      Sie müssen angemeldet sein um 240000m_D.dxf herunterzuladen.

      Login
Roof conductor support with conductor holder
Support for roof conductors for installation of air-termination/down conductors on thatched roofs in the direction of the eaves
Conductor holder with claw made of stainless steel (Part No. 273 019) included
Material: oak (impregnated)
Dimensions: 134 x 300 x 598 mm
Support Rd: 6-10 mm

Brand: DEHN
Type: DLS 6.10 134X300X598 EHI
Part No.: 240000
or equivalent.

Zertifikate



Technische Daten

Material oak (impregnated)
Dimensions (l x w x h) 134 x 300 x 598 mm
Support Rd 6-10 mm

Artikel 240000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 240000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Eaves supports St/tZn / StSt

For spanning conductors/cables over it.
Distance between the wall and conductors is adjustable.

4 Produkte

Art.-Nr. 239000 TS 7.10 V1.0 1.15M STTZN

GTIN 4013364022621, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.70 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239000.stp

      Sie müssen angemeldet sein um 239000.stp herunterzuladen.

      Login
    • 239000.igs

      Sie müssen angemeldet sein um 239000.igs herunterzuladen.

      Login
    • 239000.jt

      Sie müssen angemeldet sein um 239000.jt herunterzuladen.

      Login
    • 239000.dwg

      Sie müssen angemeldet sein um 239000.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Eaves support for spanning conductors / cables over it, St/tZn
Eaves support for spanning conductors over it, distance between the wall and conductors is adjustable
Material: St/tZn
Support Rd: 7-10 mm

Brand: DEHN
Type: TS 7.10 V1.0 1.15M STTZN
Part No.: 239000
or equivalent.

Zertifikate



Technische Daten

Material St/tZn
Adjustable range (l1) 1.05-1.20 m
Support Rd 7-10 mm

Artikel 239000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239001 TS 7.10 V1.25 1.40M STTZN

GTIN 4013364022638, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.17 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239001.stp

      Sie müssen angemeldet sein um 239001.stp herunterzuladen.

      Login
    • 239001.igs

      Sie müssen angemeldet sein um 239001.igs herunterzuladen.

      Login
    • 239001.jt

      Sie müssen angemeldet sein um 239001.jt herunterzuladen.

      Login
    • 239001.dwg

      Sie müssen angemeldet sein um 239001.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Eaves support for spanning conductors / cables over it, St/tZn
Eaves support for spanning conductors over it, distance between the wall and conductors is adjustable
Material: St/tZn
Support Rd: 7-10 mm

Brand: DEHN
Type: TS 7.10 V1.25 1.40M STTZN
Part No.: 239001
or equivalent.

Zertifikate



Technische Daten

Material St/tZn
Adjustable range (l1) 1.40-1.55 m
Support Rd 7-10 mm

Artikel 239001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239009 TS 7.10 V1.25 1.55M V2A

GTIN 4013364072350, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.04 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239009.stp

      Sie müssen angemeldet sein um 239009.stp herunterzuladen.

      Login
    • 239009.igs

      Sie müssen angemeldet sein um 239009.igs herunterzuladen.

      Login
    • 239009.jt

      Sie müssen angemeldet sein um 239009.jt herunterzuladen.

      Login
    • 239009.dwg

      Sie müssen angemeldet sein um 239009.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Eaves support for spanning conductors / cables over it, StSt
Eaves support for spanning conductors over it, distance between the wall and conductors is adjustable
Material: StSt
Support Rd: 7-10 mm

Brand: DEHN
Type: TS 7.10 V1.25 1.55M V2A
Part No.: 239009
or equivalent.

Zertifikate



Technische Daten

Material StSt
Adjustable range (l1) 1.25-1.55 m
Support Rd 7-10 mm

Artikel 239009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239019 TS 7.10 V1.45 1.75M V2A

GTIN 4013364093560, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.20 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239019.stp

      Sie müssen angemeldet sein um 239019.stp herunterzuladen.

      Login
    • 239019.igs

      Sie müssen angemeldet sein um 239019.igs herunterzuladen.

      Login
    • 239019.jt

      Sie müssen angemeldet sein um 239019.jt herunterzuladen.

      Login
    • 239019.dwg

      Sie müssen angemeldet sein um 239019.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Eaves support for spanning conductors / cables over it, StSt
Eaves support for spanning conductors over it, distance between the wall and conductors is adjustable
Material: StSt
Support Rd: 7-10 mm

Brand: DEHN
Type: TS 7.10 V1.45 1.75M V2A
Part No.: 239019
or equivalent.

Zertifikate



Technische Daten

Material StSt
Adjustable range (l1) 1.45-1.75 m
Support Rd 7-10 mm

Artikel 239019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Anchoring block

To fix the conductors / cables on the wall.

1 Produkt

Art.-Nr. 241009 ASK 8 150 40 2XB10.5 V2A

GTIN 4013364072985, Zolltarifnr. (EU): 85389099, Bruttogewicht: 383.21 g, VPE: 20.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 241009.stp

      Sie müssen angemeldet sein um 241009.stp herunterzuladen.

      Login
    • 241009.igs

      Sie müssen angemeldet sein um 241009.igs herunterzuladen.

      Login
    • 241009.jt

      Sie müssen angemeldet sein um 241009.jt herunterzuladen.

      Login
    • 241009.dwg

      Sie müssen angemeldet sein um 241009.dwg herunterzuladen.

      Login
    • 241009m_D.dxf

      Sie müssen angemeldet sein um 241009m_D.dxf herunterzuladen.

      Login
Anchoring block
Anchoring block for fixing the down conductor on the wall or facade
Material: StSt
Dimensions: 150 x 40 x 6 mm
Support Rd: 8 mm

Brand: DEHN
Type: ASK 8 150 40 2XB10.5 V2A
Part No.: 241009
or equivalent.

Zertifikate



Technische Daten

Material StSt
Dimensions (l x w x d) 150 x 40 x 6 mm
Support Rd 8 mm

Artikel 241009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 241009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
