EXFS L / EXFS KU

For indirect connection / earthing of functionally isolated parts of installations under lightning conditions
For lightning equipotential bonding according to IEC 62305 in hazardous areas (zone 2)
Corrosion-resistant zinc die-cast enclosure with plastic cover and flexible cable connection
For bridging insulating joints, insulating flanges, etc. in cathodically protected pipe sections
Extremely heavy-duty device
Approval according to ATEX directive 2014/34/EU and IECEx

Details

EXFS L

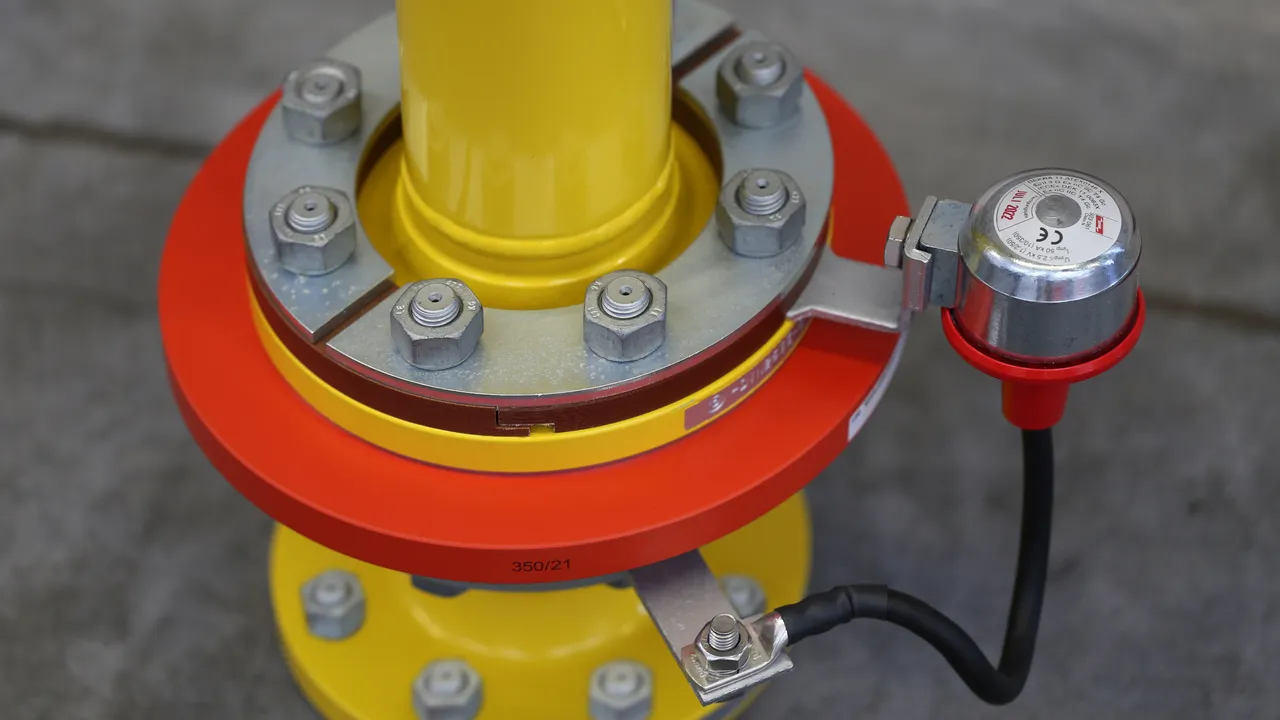

Ex isolating spark gap for aboveground installation.

3 Produkte

Art.-Nr. 923060 EXFS L100

GTIN 4013364038899, Zolltarifnr. (EU): 85369095, Bruttogewicht: 805.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Ex isolating spak gap of type EXFS L100
Ex isolating spak gap of type EXFS L100
for hazardous areas (zone 2) with flexible connecting cable, ATEX-certified (2014/34/EU),
for lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 100 mm
For flange size: 20 - 130 mm

Brand: DEHN
Type: EXFS L100
Part No.: 923060
or equivalent.

Zertifikate

Technische Daten

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Degree of protection	IP 54
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Cable length	100 mm

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated power-frequency withstand voltage (50 Hz) (U_wAC )	300 V
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Operating temperature range (T_U )	-20 °C ... +80 °C
Ambient temperature range when used in hazardous areas	-20 °C ... +60 °C
Degree of protection	IP 54
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Enclosure length	90 mm
Enclosure diameter	63 mm
Enclosure material	zinc die-cast, plastic
Connecting cable	H01N2-D 25 mm²with cable lug and screw / nut (M10)
Cable length	100 mm
Suitable for flange size	20-130 mm
Extended technical data:	--------------------
– Nominal discharge current (8/20 µs) (I_n )	100 kA
– Power frequency sparkover voltage (50 Hz) (U_aw )	≤ 1.2 kV

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923061 EXFS L200

GTIN 4013364038905, Zolltarifnr. (EU): 85369095, Bruttogewicht: 830.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Ex isolating spark gap of type EXFS L200
Ex isolating spak gap of type EXFS L200
for hazardous areas (zone 2) with flexible connecting cable, ATEX-certified (2014/34/EU),
for lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 200 mm
For flange size: 120 - 230 mm

Brand: DEHN
Type: EXFS L200
Part No.: 923061
or equivalent.

Zertifikate

Technische Daten

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Degree of protection	IP 54
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Cable length	200 mm

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated power-frequency withstand voltage (50 Hz) (U_wAC )	300 V
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Operating temperature range (T_U )	-20 °C ... +80 °C
Ambient temperature range when used in hazardous areas	-20 °C ... +60 °C
Degree of protection	IP 54
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Enclosure length	90 mm
Enclosure diameter	63 mm
Enclosure material	zinc die-cast, plastic
Connecting cable	H01N2-D 25 mm²with cable lug and screw / nut (M10)
Cable length	200 mm
Suitable for flange size	120-230 mm
Extended technical data:	--------------------
– Nominal discharge current (8/20 µs) (I_n )	100 kA
– Power frequency sparkover voltage (50 Hz) (U_aw )	≤ 1.2 kV

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923062 EXFS L300

GTIN 4013364038912, Zolltarifnr. (EU): 85369095, Bruttogewicht: 861.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Ex isolating spark gap of type EXFS L300
Ex isolating spak gap of type EXFS L300
for hazardous areas (zone 2) with flexible connecting cable, ATEX-certified (2014/34/EU),
for lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 300 mm
For flange size: 220 - 320 mm

Brand: DEHN
Type: EXFS L300
Part No.: 923062
or equivalent.

Zertifikate

Technische Daten

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Degree of protection	IP 54
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Cable length	300 mm

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated power-frequency withstand voltage (50 Hz) (U_wAC )	300 V
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Operating temperature range (T_U )	-20 °C ... +80 °C
Ambient temperature range when used in hazardous areas	-20 °C ... +60 °C
Degree of protection	IP 54
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Enclosure length	90 mm
Enclosure diameter	63 mm
Enclosure material	zinc die-cast, plastic
Connecting cable	H01N2-D 25 mm²with cable lug and screw / nut (M10)
Cable length	300 mm
Suitable for flange size	220-320 mm
Extended technical data:	--------------------
– Nominal discharge current (8/20 µs) (I_n )	100 kA
– Power frequency sparkover voltage (50 Hz) (U_aw )	≤ 1.2 kV

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923062 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

EXFS KU

Ex isolating spark gap with connecting cables for aboveground and underground installation; with water-proof sheath; can be shortened to keep cables as short as possible.

1 Produkt

Art.-Nr. 923019 EXFS KU

GTIN 4013364033177, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.72 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Ex isolating spark gap of type EXFS KU
Ex isolating spark gap of type EXFS KU for hazardous areas (zone 2)
with connecting cables for aboveground and underground installation
ATEX-certified (2014/34/EU)
For lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 2x approx. 1500 mm

Brand: DEHN
Type: EXFS KU
Part No.: 923019
or equivalent.

Zertifikate

Technische Daten

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Degree of protection	IP 67
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Cable length	2x approx. 1500 mm

Isolating spark gap according to EN 62561-3 / IEC 62561-3	yes
Lightning impulse current (10/350 µs) (I_imp )	50 kA
Class (lightning current carrying capability)	N
Rated power-frequency withstand voltage (50 Hz) (U_wAC )	300 V
Rated impulse sparkover voltage (U_{r imp} )	≤ 2.5 kV
Operating temperature range (T_U )	-20 °C ... +80 °C
Ambient temperature range when used in hazardous areas	-20 °C ... +60 °C
Degree of protection	IP 67
ATEX approvals	DEKRA 11ATEX0146 X
Ex marking according to EN 60079-0 and EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx approvals	IECEx DEK 11.0063X
Ex marking according to EN 60079-0	Ex nC IIC T4 Gc
Enclosure length	90 mm
Enclosure diameter	63 mm
Enclosure material	zinc die-cast, plastic
Connecting cable	NYY-J-1x25 mm²
Cable length	2x approx. 1500 mm
Extended technical data:	--------------------
– Nominal discharge current (8/20 µs) (I_n )	100 kA
– Power frequency sparkover voltage (50 Hz) (U_aw )	≤ 1.2 kV

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

EXFS L / EXFS KU

Details

EXFS L

Art.-Nr. 923060 EXFS L100

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923061 EXFS L200

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923062 EXFS L300

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Artikel 923062 wurde zum Warenkorb hinzugefügt.

EXFS KU

Art.-Nr. 923019 EXFS KU

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Artikel 923019 wurde zum Warenkorb hinzugefügt.

EXFS L / EXFS KU

Details

EXFS L

Art.-Nr. 923060 EXFS L100

Sie müssen angemeldet sein um 923060.stp herunterzuladen.

Sie müssen angemeldet sein um 923060.igs herunterzuladen.

Sie müssen angemeldet sein um 923060.jt herunterzuladen.

Sie müssen angemeldet sein um 923060.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923061 EXFS L200

Sie müssen angemeldet sein um 923061.stp herunterzuladen.

Sie müssen angemeldet sein um 923061.igs herunterzuladen.

Sie müssen angemeldet sein um 923061.jt herunterzuladen.

Sie müssen angemeldet sein um 923061.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923062 EXFS L300

Sie müssen angemeldet sein um 923062.stp herunterzuladen.

Sie müssen angemeldet sein um 923062.igs herunterzuladen.

Sie müssen angemeldet sein um 923062.jt herunterzuladen.

Sie müssen angemeldet sein um 923062.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Artikel 923062 wurde zum Warenkorb hinzugefügt.

EXFS KU

Art.-Nr. 923019 EXFS KU

Sie müssen angemeldet sein um 923019.stp herunterzuladen.

Sie müssen angemeldet sein um 923019.igs herunterzuladen.

Sie müssen angemeldet sein um 923019.jt herunterzuladen.

Sie müssen angemeldet sein um 923019.dwg herunterzuladen.

Sie müssen angemeldet sein um 923019m_E.dxf herunterzuladen.

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Artikel 923019 wurde zum Warenkorb hinzugefügt.
