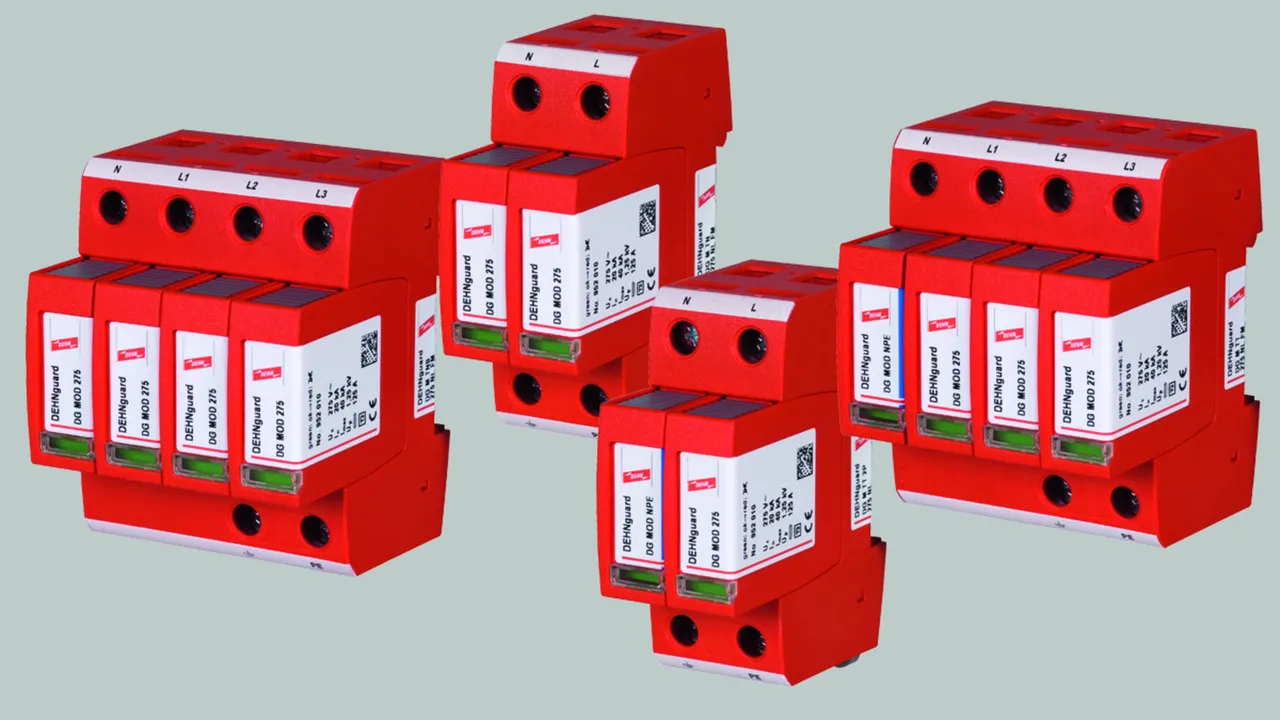

DEHNguard modular NL

Prewired complete unit consisting of a base part and plug-in protection modules
Energy coordination with other arresters of the Red/Line product family
High discharge capacity due to heavy-duty zinc oxide varistors/spark gaps
High reliability due to "Thermo Dynamic Control" SPD monitoring device
Easy replacement of protection modules without tools due to module locking system with module release button
Vibration and shock-tested according to EN 60068-2

DEHNguard M TNS 275 NL (FM)

Modular surge arrester for TN-S systems, neutral conductor on the left side

2 Produkte

Art.-Nr. 952402 DG M TNS 275 NL

GTIN 4013364110014, Zolltarifnr. (EU): 85363030, Bruttogewicht: 436.70 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) (UT) – Characteristic	440 V / 120 min. – safe failure
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid/flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	4 module(s), DIN 43880
Approvals	KEMA, VDE, UL

Artikel 952402 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952402 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952407 DG M TNS 275 NL FM

GTIN 4013364110021, Zolltarifnr. (EU): 85363030, Bruttogewicht: 440.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) (UT) – Characteristic	440 V / 120 min. – safe failure
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid/flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	4 module(s), DIN 43880
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid/flexible

Artikel 952407 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952407 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TT 275 NL (FM)

Modular surge arrester for TT and TN-S systems (3+1 configuration), neutral conductor on the left side.

2 Produkte

Art.-Nr. 952312 DG M TT 275 NL

GTIN 4013364113992, Zolltarifnr. (EU): 85363030, Bruttogewicht: 441.60 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (UT) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm^² solid/flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	4 module(s), DIN 43880
Approvals	KEMA, VDE, UL

Artikel 952312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952317 DG M TT 275 NL FM

GTIN 4013364114005, Zolltarifnr. (EU): 85363030, Bruttogewicht: 445.10 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (UT) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid/flexible
Cross-sectional area (max.)	35 mm² stranded/25 mm² flexible
For mounting on	35 mm DIN rail acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	4 module(s), DIN 43880
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V/0.5 A
Switching capacity (d.c.)	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	1.5 mm² solid/flexible

Artikel 952317 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952317 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TN 275 NL (FM)

Modular surge arrester for single-phase 230 V TN systems, neutral conductor on the left side

2 Produkte

Art.-Nr. 952202 DG M TN 275 NL

GTIN 4013364109964, Zolltarifnr. (EU): 85363030, Bruttogewicht: 241.80 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) (UT) – Characteristic	440 V / 120 min. – safe failure
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm^² solid/flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	2 module(s), DIN 43880
Approvals	KEMA, VDE, UL

Artikel 952202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952207 DG M TN 275 NL FM

GTIN 4013364109971, Zolltarifnr. (EU): 85363030, Bruttogewicht: 246.70 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) (UT) – Characteristic	440 V / 120 min. – safe failure
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid/flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	2 module(s), DIN 43880
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	1.5 mm² solid/flexible

Artikel 952207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TT 2P 275 NL (FM)

Modular surge arrester for single-phase 230 V TT and TN systems (1+1 configuration), neutral conductor on the left side

2 Produkte

Art.-Nr. 952112 DG M TT 2P 275 NL

GTIN 4013364109995, Zolltarifnr. (EU): 85363030, Bruttogewicht: 241.10 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (UT) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid/flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	2 module(s), DIN 43880
Approvals	KEMA, VDE, UL

Artikel 952112 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952112 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952117 DG M TT 2P 275 NL FM

GTIN 4013364110007, Zolltarifnr. (EU): 85363030, Bruttogewicht: 244.80 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 gG
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (UT) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid/flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	2 module(s), DIN 43880
Approvals	KEMA, VDE, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	1.5 mm² solid/flexible

Artikel 952117 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952117 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M SN1731

Modular surge arrester for single-phase 230 V TT and TN systems (1+1 configuration), neutral conductor on the left side

1 Produkt

Art.-Nr. 952112 DG M TT 2P 275 NL

GTIN 4013364109995, Zolltarifnr. (EU): 85363030, Bruttogewicht: 241.10 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	15 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1.25 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 gG
Approvals	VdS

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	15 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N] (U_P )	≤ 1.5 kV
Voltage protection level [L-N] at 5 kA (U_P )	≤ 1.25 kV
Voltage protection level [N-PE] (U_P )	≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 gG
Short circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	50 kA_rms
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (UT) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (UT) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40°C...+80°C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	2 module(s), DIN 43880
Approvals	VdS

Artikel 952112 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952112 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHNguard modular NL

DEHNguard M TNS 275 NL (FM)

Art.-Nr. 952402 DG M TNS 275 NL

Artikel 952402 wurde zum Merkzettel hinzugefügt.

Artikel 952402 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952407 DG M TNS 275 NL FM

Artikel 952407 wurde zum Merkzettel hinzugefügt.

Artikel 952407 wurde zum Warenkorb hinzugefügt.

DEHNguard M TT 275 NL (FM)

Art.-Nr. 952312 DG M TT 275 NL

Artikel 952312 wurde zum Merkzettel hinzugefügt.

Artikel 952312 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952317 DG M TT 275 NL FM

Artikel 952317 wurde zum Merkzettel hinzugefügt.

Artikel 952317 wurde zum Warenkorb hinzugefügt.

DEHNguard M TN 275 NL (FM)

Art.-Nr. 952202 DG M TN 275 NL

Artikel 952202 wurde zum Merkzettel hinzugefügt.

Artikel 952202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952207 DG M TN 275 NL FM

Artikel 952207 wurde zum Merkzettel hinzugefügt.

Artikel 952207 wurde zum Warenkorb hinzugefügt.

DEHNguard M TT 2P 275 NL (FM)

Art.-Nr. 952112 DG M TT 2P 275 NL

Artikel 952112 wurde zum Merkzettel hinzugefügt.

Artikel 952112 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952117 DG M TT 2P 275 NL FM

Artikel 952117 wurde zum Merkzettel hinzugefügt.

Artikel 952117 wurde zum Warenkorb hinzugefügt.

DEHNguard M SN1731

Art.-Nr. 952112 DG M TT 2P 275 NL

Artikel 952112 wurde zum Merkzettel hinzugefügt.

Artikel 952112 wurde zum Warenkorb hinzugefügt.

DEHNguard modular NL

DEHNguard M TNS 275 NL (FM)

Art.-Nr. 952402 DG M TNS 275 NL

Sie müssen angemeldet sein um 952400.stp herunterzuladen.

Sie müssen angemeldet sein um 952400.igs herunterzuladen.

Sie müssen angemeldet sein um 952400.jt herunterzuladen.

Sie müssen angemeldet sein um 952400.dwg herunterzuladen.

Sie müssen angemeldet sein um 952407m_E.dxf herunterzuladen.

Artikel 952402 wurde zum Merkzettel hinzugefügt.

Artikel 952402 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952407 DG M TNS 275 NL FM

Sie müssen angemeldet sein um 952405.stp herunterzuladen.

Sie müssen angemeldet sein um 952405.igs herunterzuladen.

Sie müssen angemeldet sein um 952405.jt herunterzuladen.

Sie müssen angemeldet sein um 952405.dwg herunterzuladen.

Sie müssen angemeldet sein um 952407m_E.dxf herunterzuladen.

Artikel 952407 wurde zum Merkzettel hinzugefügt.

Artikel 952407 wurde zum Warenkorb hinzugefügt.

DEHNguard M TT 275 NL (FM)

Art.-Nr. 952312 DG M TT 275 NL

Sie müssen angemeldet sein um 952400.stp herunterzuladen.

Sie müssen angemeldet sein um 952400.igs herunterzuladen.

Sie müssen angemeldet sein um 952400.jt herunterzuladen.

Sie müssen angemeldet sein um 952400.dwg herunterzuladen.

Sie müssen angemeldet sein um 952312m_E.dxf herunterzuladen.

Artikel 952312 wurde zum Merkzettel hinzugefügt.

Artikel 952312 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952317 DG M TT 275 NL FM

Sie müssen angemeldet sein um 952405.stp herunterzuladen.

Sie müssen angemeldet sein um 952405.igs herunterzuladen.

Sie müssen angemeldet sein um 952405.jt herunterzuladen.

Sie müssen angemeldet sein um 952405.dwg herunterzuladen.

Sie müssen angemeldet sein um 952407m_E.dxf herunterzuladen.

Artikel 952317 wurde zum Merkzettel hinzugefügt.

Artikel 952317 wurde zum Warenkorb hinzugefügt.

DEHNguard M TN 275 NL (FM)

Art.-Nr. 952202 DG M TN 275 NL

Sie müssen angemeldet sein um 952200.stp herunterzuladen.

Sie müssen angemeldet sein um 952200.igs herunterzuladen.

Sie müssen angemeldet sein um 952200.jt herunterzuladen.

Sie müssen angemeldet sein um 952200.dwg herunterzuladen.

Sie müssen angemeldet sein um 952202m_E.dxf herunterzuladen.

Artikel 952202 wurde zum Merkzettel hinzugefügt.

Artikel 952202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952207 DG M TN 275 NL FM

Sie müssen angemeldet sein um 952205.stp herunterzuladen.

Sie müssen angemeldet sein um 952205.igs herunterzuladen.

Sie müssen angemeldet sein um 952205.jt herunterzuladen.

Sie müssen angemeldet sein um 952205.dwg herunterzuladen.

Sie müssen angemeldet sein um 952207m_E.dxf herunterzuladen.

Artikel 952207 wurde zum Merkzettel hinzugefügt.

Artikel 952207 wurde zum Warenkorb hinzugefügt.

DEHNguard M TT 2P 275 NL (FM)

Art.-Nr. 952112 DG M TT 2P 275 NL

Sie müssen angemeldet sein um 952200.stp herunterzuladen.

Sie müssen angemeldet sein um 952200.igs herunterzuladen.

Sie müssen angemeldet sein um 952200.jt herunterzuladen.

Sie müssen angemeldet sein um 952200.dwg herunterzuladen.

Sie müssen angemeldet sein um 952112m_E.dxf herunterzuladen.

Artikel 952112 wurde zum Merkzettel hinzugefügt.

Artikel 952112 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952117 DG M TT 2P 275 NL FM

Sie müssen angemeldet sein um 952205.stp herunterzuladen.

Sie müssen angemeldet sein um 952205.igs herunterzuladen.

Sie müssen angemeldet sein um 952205.jt herunterzuladen.

Sie müssen angemeldet sein um 952205.dwg herunterzuladen.

Sie müssen angemeldet sein um 952117m_E.dxf herunterzuladen.

Artikel 952117 wurde zum Merkzettel hinzugefügt.

Artikel 952117 wurde zum Warenkorb hinzugefügt.

DEHNguard M SN1731

Art.-Nr. 952112 DG M TT 2P 275 NL

Artikel 952112 wurde zum Merkzettel hinzugefügt.

Artikel 952112 wurde zum Warenkorb hinzugefügt.
