Supports for Air-Termination Rods D40 and DEHNcon-H

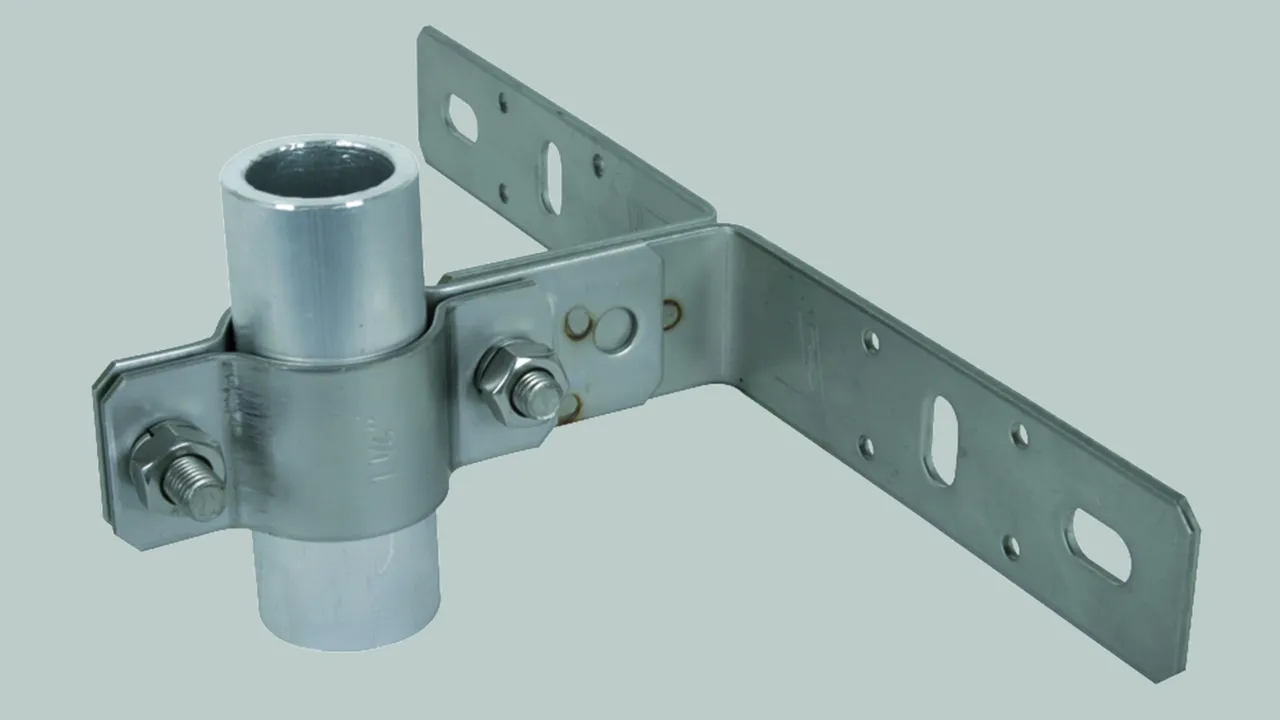

Wall mounting bracket for horizontal mounting, flat

1 Produkt

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105140.stp

      Sie müssen angemeldet sein um 105140.stp herunterzuladen.

      Login
    • 105140.igs

      Sie müssen angemeldet sein um 105140.igs herunterzuladen.

      Login
    • 105140.jt

      Sie müssen angemeldet sein um 105140.jt herunterzuladen.

      Login
    • 105140.dwg

      Sie müssen angemeldet sein um 105140.dwg herunterzuladen.

      Login
    • 105140m_D.dxf

      Sie müssen angemeldet sein um 105140m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H, StSt, horizontal installation
Holder for air-termination rods D40 and DEHNcon-H for fixing
air-termination rods D40 or supporting tubes on the structure
to be protected or on the wall
Material: StSt
Fixing : [8x] Ø5.1 / [4x] 11 x 20 mm
Distance from wall: 80 mm
Clamping range for air-termination rod: 40 mm

Brand: DEHN
Type: WB D40 WA V2A
Part No.: 105140
or equivalent.

Zertifikate



Technische Daten

Material StSt
Fixing [8x] Ø5.1 / [4x] 11 x 20 mm
Distance from wall 80 mm
Clamping range for air-termination rod 40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wall mounting bracket for vertical mounting

2 Produkte

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105342.stp

      Sie müssen angemeldet sein um 105342.stp herunterzuladen.

      Login
    • 105342.igs

      Sie müssen angemeldet sein um 105342.igs herunterzuladen.

      Login
    • 105342.jt

      Sie müssen angemeldet sein um 105342.jt herunterzuladen.

      Login
    • 105342.dwg

      Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

      Login
    • 105342m_D.dxf

      Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H, StSt, vertical installation
Holder for air-termination rods D40 and DEHNcon-H for
fixing air-termination rods D40 or supporting tubes
on the structure to be protected or on the wall
Material: StSt
Fixing : [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance from wall: 46 mm
Clamping range for air-termination rod: 40-50 mm

Brand: DEHN
Type: WB D40.50 SE WA46 V2A
Part No.: 105342
or equivalent.

Zertifikate



Technische Daten

Material StSt
Fixing [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance from wall 46 mm
Clamping range for air-termination rod 40-50 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105348.stp

      Sie müssen angemeldet sein um 105348.stp herunterzuladen.

      Login
    • 105348.igs

      Sie müssen angemeldet sein um 105348.igs herunterzuladen.

      Login
    • 105348.jt

      Sie müssen angemeldet sein um 105348.jt herunterzuladen.

      Login
    • 105348.dwg

      Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

      Login
    • 105348m_D.dxf

      Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H, StSt, vertical mounting
Holder for air-termination rods D40 and DEHNcon-H
for fixing air-termination rods D40
or supporting tubes on the structure to be protected
or on the wall
Material: StSt
Fixing : [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance from wall: 110 mm
Clamping range for air-termination rod: 40-50 mm

Brand: DEHN
Type: WB D40.50 SE WA110 V2A
Part No.: 105348
or equivalent.

Zertifikate



Technische Daten

Material StSt
Fixing [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance from wall 110 mm
Clamping range for air-termination rod 40-50 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wall mounting bracket, adjustable from 150-200 mm

For attaching supporting tubes or air-termination rods D40 / D50, with double clamp for connecting 2x Rd 8-10 mm.

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105344.stp

      Sie müssen angemeldet sein um 105344.stp herunterzuladen.

      Login
    • 105344.igs

      Sie müssen angemeldet sein um 105344.igs herunterzuladen.

      Login
    • 105344.jt

      Sie müssen angemeldet sein um 105344.jt herunterzuladen.

      Login
    • 105344.dwg

      Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

      Login
    • 105344m_D.dxf

      Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H with adjustment range
Holder for air-termination rods D40 and DEHNcon-H
for fixing air-termination rods D40 or supporting tubes on the structure to be protected or on the wall
adjustable from 150-200 mm
Material: StSt
Fixing : [4x] 12 x 26 mm
Distance from wall: 150-200 mm
Clamping range Rd: 8-10 mm
Clamping range for air-termination rod: 40-50 mm
Standard: EN 62561-1

Brand: DEHN
Type: WB D40.50 V150.200 V2A
Part No.: 105344
or equivalent.

Zertifikate



Technische Daten

Material StSt
Fixing [4x] 12 x 26 mm
Distance from wall 150-200 mm
Clamping range Rd 8-10 mm
Clamping range for air-termination rod 40-50 mm
Standard EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wall mounting bracket, adjustable from 230-1300 mm

3 Produkte

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105347.stp

      Sie müssen angemeldet sein um 105347.stp herunterzuladen.

      Login
    • 105347.igs

      Sie müssen angemeldet sein um 105347.igs herunterzuladen.

      Login
    • 105347.jt

      Sie müssen angemeldet sein um 105347.jt herunterzuladen.

      Login
    • 105347.dwg

      Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

      Login
    • 105347m_D.dxf

      Sie müssen angemeldet sein um 105347m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H with adjustment range
Holder for air-termination rods D40 and DEHNcon-H
for fixing air-termination rods D40 or supporting tubes on the structure to be protected or on the wall
adjustable from 230-400 mm
Material: St/tZn / StSt
Fixing : [4x] 12 x 26 mm
Distance from wall: 230-400 mm
Clamping range for air-termination rod: 40-50 mm

Brand: DEHN
Type: WB D40.50 V230.400 STTZN V2A
Part No.: 105347
or equivalent.

Zertifikate



Technische Daten

Material St/tZn / StSt
Fixing [4x] 12 x 26 mm
Distance from wall 230-400 mm
Clamping range for air-termination rod 40-50 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105343.stp

      Sie müssen angemeldet sein um 105343.stp herunterzuladen.

      Login
    • 105343.igs

      Sie müssen angemeldet sein um 105343.igs herunterzuladen.

      Login
    • 105343.jt

      Sie müssen angemeldet sein um 105343.jt herunterzuladen.

      Login
    • 105343.dwg

      Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

      Login
    • 105343m_D.dxf

      Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H with adjustment range
Holder for air-termination rods D40 and DEHNcon-H
for fixing air-termination rods D40 or supporting tubes on the structure to be protected or on the wall
adjustable from 400-700 mm
Material: St/tZn / StSt
Fixing : [4x] 12 x 26 mm
Distance from wall: 400-700 mm
Clamping range for air-termination rod: 40-50 mm

Brand: DEHN
Type: WB D40.50 V400.700 STTZN V2A
Part No.: 105343
or equivalent.

Zertifikate



Technische Daten

Material St/tZn / StSt
Fixing [4x] 12 x 26 mm
Distance from wall 400-700 mm
Clamping range for air-termination rod 40-50 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105349.stp

      Sie müssen angemeldet sein um 105349.stp herunterzuladen.

      Login
    • 105349.igs

      Sie müssen angemeldet sein um 105349.igs herunterzuladen.

      Login
    • 105349.jt

      Sie müssen angemeldet sein um 105349.jt herunterzuladen.

      Login
    • 105349.dwg

      Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

      Login
    • 105349m_D.dxf

      Sie müssen angemeldet sein um 105349m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H with adjustment range
Holder for air-termination rods D40 and DEHNcon-H
for fixing air-termination rods D40 or supporting tubes on the structure to be protected or on the wall
adjustable from 700-1300 mm
Material: St/tZn / StSt
Fixing : [4x] 12 x 26 mm
Distance from wall: 700-1300 mm
Clamping range for air-termination rod: 40-50 mm

Brand: DEHN
Type: WB D40.50 V700.1300 STTZN V2A
Part No.: 105349
or equivalent.

Zertifikate



Technische Daten

Material St/tZn / StSt
Fixing [4x] 12 x 26 mm
Distance from wall 700-1300 mm
Clamping range for air-termination rod 40-50 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Railing clamp

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105354.stp

      Sie müssen angemeldet sein um 105354.stp herunterzuladen.

      Login
    • 105354.igs

      Sie müssen angemeldet sein um 105354.igs herunterzuladen.

      Login
    • 105354.jt

      Sie müssen angemeldet sein um 105354.jt herunterzuladen.

      Login
    • 105354.dwg

      Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

      Login
    • 105354m_D.dxf

      Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H, StSt
Railing clamp for fixing supporting tubes or air-termination rods D40
on structural elements, e.g. railing pipes
Material: StSt
Clamping range Ø of pipe: 48-60 mm (1 1/2 -2")
Clamping range for air-termination rod: 40-50 mm

Brand: DEHN
Type: BS D40.50 D48.60 V2A
Part No.: 105354
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Ø of pipe 48-60 mm (1 1/2 -2")
Clamping range for air-termination rod 40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Railing clamp with spacer

With spacer for adjusting e.g. antenna supports.

1 Produkt

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105162.stp

      Sie müssen angemeldet sein um 105162.stp herunterzuladen.

      Login
    • 105162.igs

      Sie müssen angemeldet sein um 105162.igs herunterzuladen.

      Login
    • 105162.jt

      Sie müssen angemeldet sein um 105162.jt herunterzuladen.

      Login
    • 105162.dwg

      Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

      Login
    • 105162m_D.dxf

      Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

      Login
Railing clamp for fixing supporting tubes
Railing clamp for fixing supporting tubes or
air-termination rods D40 on structures e.g. on
railing pipes
Material: StSt
Clamping range Ø of pipe: 45-65 mm (11/2-2'')
Clamping range for air-termination rod: 40-50 mm
Standard: EN 62561-1

Brand: DEHN
Type: BSC D40 DS95 D45.65 V2A
Part No.: 105162
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Ø of pipe 45-65 mm (11/2-2'')
Clamping range for air-termination rod 40-50 mm
Length of spacer 95 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fixing clamp with tensioning strap

Two fixing clamps ensure mechanical stability and a lightning current carrying capability of 100 kA (10/350 µs).

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105160.stp

      Sie müssen angemeldet sein um 105160.stp herunterzuladen.

      Login
    • 105160.igs

      Sie müssen angemeldet sein um 105160.igs herunterzuladen.

      Login
    • 105160.jt

      Sie müssen angemeldet sein um 105160.jt herunterzuladen.

      Login
    • 105160.dwg

      Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

      Login
    • 105160m_D.dxf

      Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H with fixing clamp
Holder for air-termination rods D40 and DEHNcon-H
Fixing clamp with tensioning strap for pipes
Material: StSt
Clamping range Ø of pipe: 50-300 mm
Clamping range for air-termination rod: 40-50 mm
Dimensions of strap: 25 x 0.3 mm
Standard: EN 62561-1

Brand: DEHN
Type: BSC D40.50 SB50.300 V2A
Part No.: 105160
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Ø of pipe 50-300 mm
Clamping range for air-termination rod 40-50 mm
Dimensions of strap (w x d) 25 x 0.3 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fixing clamp with tensioning strap and spacer

With additional long spacer for adjusting sector antenna supports on the mast.

1 Produkt

Art.-Nr. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Zolltarifnr. (EU): 85389099, Bruttogewicht: 601.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105163.stp

      Sie müssen angemeldet sein um 105163.stp herunterzuladen.

      Login
    • 105163.igs

      Sie müssen angemeldet sein um 105163.igs herunterzuladen.

      Login
    • 105163.jt

      Sie müssen angemeldet sein um 105163.jt herunterzuladen.

      Login
    • 105163.dwg

      Sie müssen angemeldet sein um 105163.dwg herunterzuladen.

      Login
    • 105163m_D.dxf

      Sie müssen angemeldet sein um 105163m_D.dxf herunterzuladen.

      Login
Fixing clamp with tensioning strap with long spacer StSt
Fixing clamp with tensioning strap for fixing
supporting tubes on structures
e.g. antenna masts
with additional spacer 95 mm,
for adjusting holders e.g. of sector antennas
on the supporting tube
Material: StSt
Clamping range Ø of pipe: 50-300 mm
Clamping range for air-termination rod: 40-50 mm
Dimensions of strap: 25 x 3.0 mm

Brand: DEHN
Type: BS D40.50 DS95 SB50.300 V2A
Part No.: 105163
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Ø of pipe 50-300 mm
Clamping range for air-termination rod 40-50 mm
Dimensions of strap (w x d) 25 x 3.0 mm
Length of spacer 95 mm

Artikel 105163 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105163 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
