Shield Connection on Anchor Bars

  • Lightning-impulse-current-tested up to 10 kA (10/350 µs)
  • Corrosion-resistant stainless steel
  • Spring element ensures permanent shield connection

Details

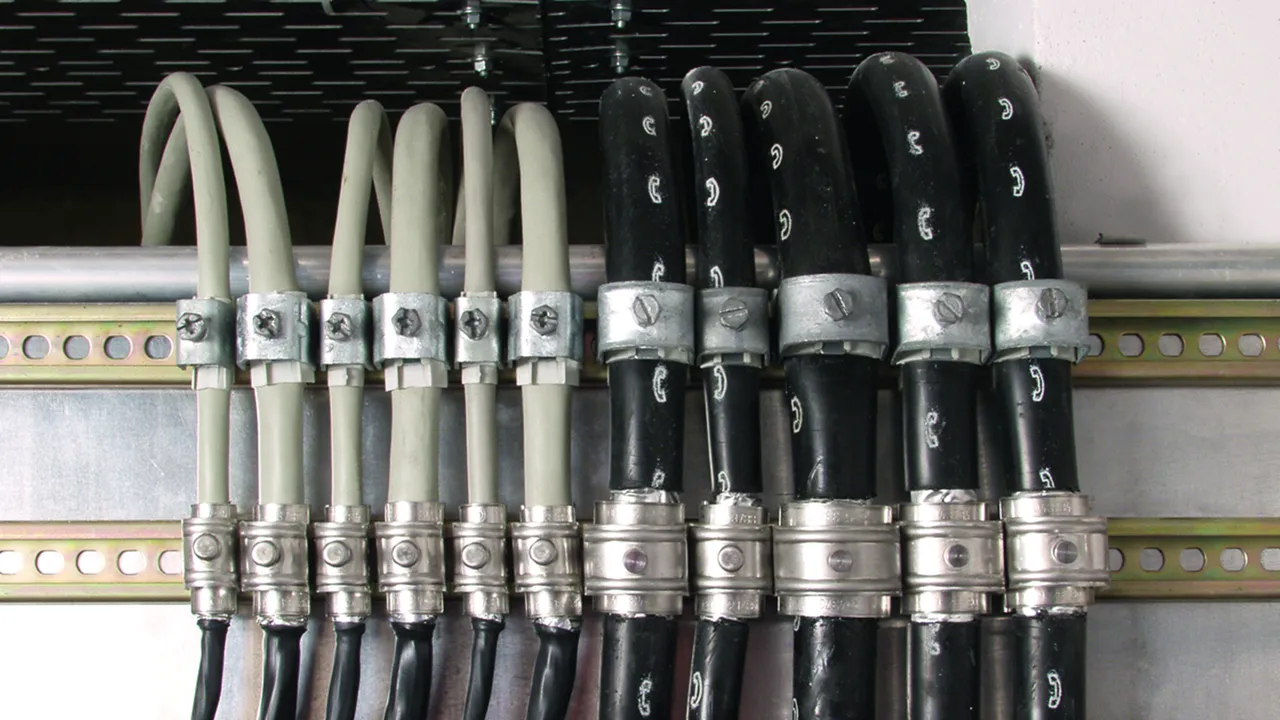

Shield connection system on an anchor bar
lorem ipsum

Shield Terminals

Shield terminals for earthing cable shields on anchor bars. Suitable for lightning equipotential bonding. Can be subsequently installed without interrupting the cable shield or requiring tools for installation.

6 Produkte

Art.-Nr. 308403 SAK 10 AS V4A

GTIN 4013364070509, Zolltarifnr. (EU): 85369095, Bruttogewicht: 26.00 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

SAK 10 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 5-10 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 10 AS V4A
Part No.: 308403
or equivalent.



Technische Daten

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 5-10 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 16 x 40 x 48 mm

Artikel 308403 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308403 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308404 SAK 14 AS V4A

GTIN 4013364070516, Zolltarifnr. (EU): 85369095, Bruttogewicht: 31.70 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

SAK 14 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 8-14 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 14 AS V4A
Part No.: 308404
or equivalent.



Technische Daten

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 8-14 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 19.5 x 40 x 50 mm

Artikel 308404 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308404 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308405 SAK 18 AS V4A

GTIN 4013364070523, Zolltarifnr. (EU): 85369095, Bruttogewicht: 37.40 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

SAK 18 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd13-18 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 18 AS V4A
Part No.: 308405
or equivalent.



Technische Daten

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 13-18 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 24 x 40 x 56 mm

Artikel 308405 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308405 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308406 SAK 21 AS V4A

GTIN 4013364070530, Zolltarifnr. (EU): 85369095, Bruttogewicht: 48.80 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

SAK 21 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 17-21 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 21 AS V4A
Part No.: 308406
or equivalent.



Technische Daten

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 17-21 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 29 x 40 x 59 mm

Artikel 308406 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308406 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308407 SAK 26 AS V4A

GTIN 4013364070547, Zolltarifnr. (EU): 85369095, Bruttogewicht: 60.40 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

SAK 26 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 19-26 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 26 AS V4A
Part No.: 308407
or equivalent.



Technische Daten

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 19-26 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 36.5 x 40 x 74 mm

Artikel 308407 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308407 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308408 SAK 33 AS V4A

GTIN 4013364070554, Zolltarifnr. (EU): 85369095, Bruttogewicht: 72.90 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

SAK 33 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 25-33 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 33 AS V4A
Part No.: 308408
or equivalent.



Technische Daten

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 25-33 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 45 x 40 x 82 mm

Artikel 308408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Anchor Bar

Mounting rail for earthing and fixing shield terminals.

1 Produkt

Art.-Nr. 308421 AS SAK 1000 V2A

GTIN 4013364070561, Zolltarifnr. (EU): 72224090, Bruttogewicht: 974.00 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

AS SAK 1000 V2A anchor bar
Anchor bar for shield terminal, L = 1000 mm St

Brand: DEHN
Type: AS SAK 1000 V2A
Part No.: 308421
or equivalent.



Technische Daten

Material StSt
Dimensions (W x L x H) 29 x 1000 x 15 mm

Artikel 308421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Insulated Busbar Support

Insulated busbar support for fixing AS SAK 1000 V2A anchor bars, with M4 threaded bushing.

1 Produkt

Art.-Nr. 308425 ST AS SAK K

GTIN 4013364058798, Zolltarifnr. (EU): 39269097, Bruttogewicht: 19.30 g, VPE: 10.00 pc(s)

Abbildungen

Weitere Information

ST AS SAK K insulated busbar support
Busbar support for insulated fixing of the anchor bar

Brand: DEHN
Type: ST AS SAK K
Part No.: 308425
or equivalent.



Technische Daten

Material plastic

Artikel 308425 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308425 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Terminal

For connecting equipotential bonding conductors to AS SAK 1000 V2A anchor bars.

1 Produkt

Art.-Nr. 308411 AK 16 AS SAK MS

GTIN 4013364070578, Zolltarifnr. (EU): 85369095, Bruttogewicht: 55.60 g, VPE: 5.00 pc(s)

Abbildungen

Weitere Information

AK 16 AS SAK MS terminal
Terminal 16 mm² for anchor bar

Brand: DEHN
Type: AK 16 AS SAK MS
Part No.: 308411
or equivalent.



Technische Daten

Cross-sectional area, solid 16 mm2
For mounting on anchor bars

Artikel 308411 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308411 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
