DEHNguard S ... VA

Multi-purpose surge arrester consisting of a base part and a plug-in protection module
Leakage-current-free series connection of a varistor and a spark gap in the pluggable protection module
High reliability due to "Thermo Dynamic Control" SPD monitoring device
Energy coordination with other arresters of the Red/Line product family
Easy replacement of protection modules without tools due to module locking system with module release button
Narrow (modular) design according to DIN 43880
Multifunctional terminal for connecting conductors and busbars
Vibration and shock-tested according to EN 60068-2

DEHNguard S VA

Modular single-pole surge arrester with a varistor connected in series with a spark gap in the pluggable protection module.

3 Produkte

Art.-Nr. 952080 DG S 75 VA

GTIN 4013364127296, Zolltarifnr. (EU): 85363030, Bruttogewicht: 118.00 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

DEHNguard S 75 VA surge arrester
Modular and pluggable single-pole surge arrester
Width: 1 module, fault indication
Type 2 SPD according to EN 61643-11
Leakage-current-free series connection of a varistor and a spark gap
Max. continuous operating voltage: 75 V a.c./100 V d.c.
Voltage protection level: <= 1.1 kV
Nominal discharge current: 10 kA
Short-circuit strength: 25 kArms
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DG S 75 VA
Part No.: 952080
or equivalent.

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	75 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.1 kV
Max. mains-side overcurrent protection	100 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	60 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	75 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) (U_C )	100 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.1 kV
Response time (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	100 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	115 V / 120 min. – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	1 module(s), DIN 43880

Artikel 952080 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952080 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952082 DG S 275 VA

GTIN 4013364127319, Zolltarifnr. (EU): 85363030, Bruttogewicht: 123.40 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

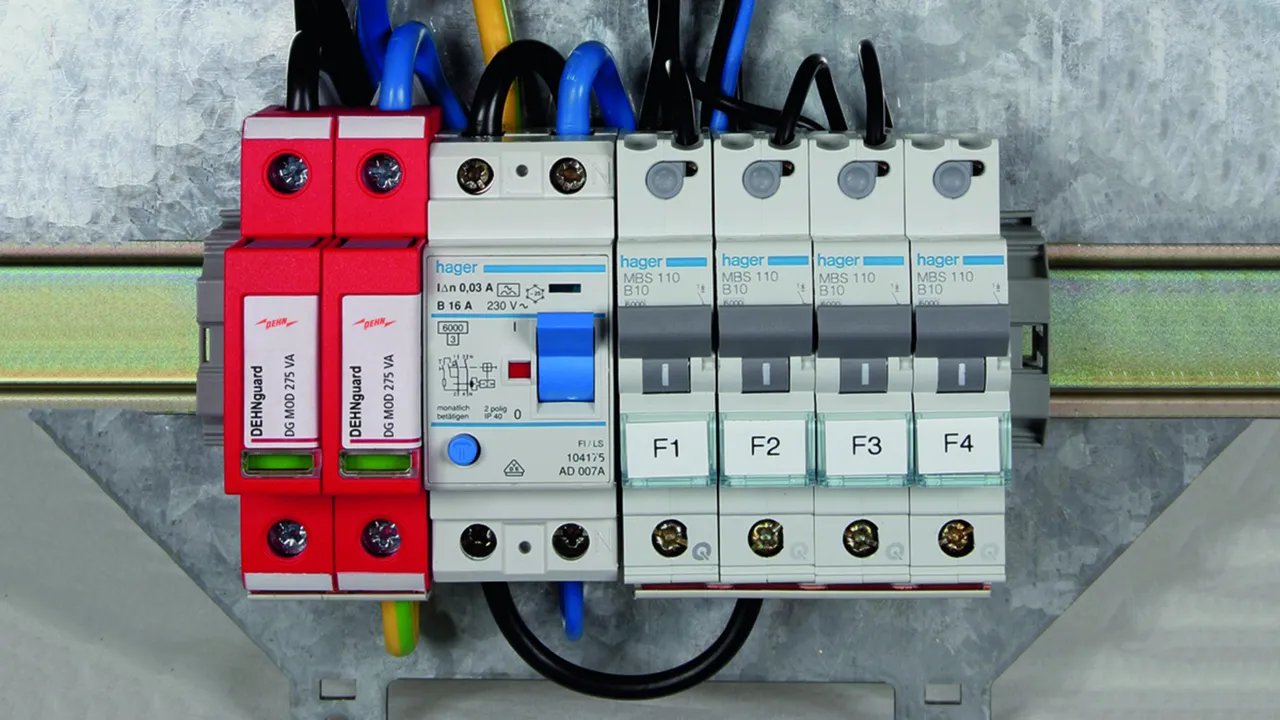

DEHNguard S 275 VA surge arrester
Modular and pluggable single-pole surge arrester
Width: 1 module, fault indication
Type 2 SPD according to EN 61643-11
Leakage-current-free series connection of a varistor and a spark gap
Max. continuous operating voltage: 275 V a.c./350 V d.c.
Voltage protection level: <= 1.5 kV
Nominal discharge current: 10 kA
Short-circuit strength: 25 kArms
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DG S 275 VA
Part No.: 952082
or equivalent.

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	100 A gG


SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) (U_C )	350 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.5 kV
Response time (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	100 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	440 V / 120 min. – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	1 module(s), DIN 43880
Arrester use at 16.7 Hz – traction power supply systems
– Test voltage AC (U_C )	275 V
– Nominal AC voltage (U_N )	230 V
– Nominal frequency AC (f_N )	16.7 Hz

Artikel 952082 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952082 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952084 DG S 385 VA

GTIN 4013364127333, Zolltarifnr. (EU): 85363030, Bruttogewicht: 127.70 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

DEHNguard S 385 VA surge arrester
Modular and pluggable single-pole surge arrester
Width: 1 module, fault indication
Type 2 SPD according to EN 61643-11
Leakage-current-free series connection of a varistor and a spark gap
Max. continuous operating voltage: 385 V a.c./500 V d.c.
Voltage protection level: <= 1.75 kV
Nominal discharge current: 10 kA
Short-circuit strength: 25 kArms
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DG S 385 VA
Part No.: 952084
or equivalent.

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	385 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.75 kV
Max. mains-side overcurrent protection	100 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	385 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) (U_C )	500 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.75 kV
Response time (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	100 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	440 V / 120 min. – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² stranded / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	1 module(s), DIN 43880

Artikel 952084 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952084 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard S VA FM

Modular single-pole surge arrester with a varistor connected in series with a spark gap in the pluggable protection module; with floating remote signalling contact.

3 Produkte

Art.-Nr. 952085 DG S 75 VA FM

GTIN 4013364127302, Zolltarifnr. (EU): 85363030, Bruttogewicht: 122.10 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

DEHNguard S 75 FM surge arrester
Modular and pluggable single-pole surge arrester
Width: 1 module, fault indication
With remote signalling contact
Type 2 SPD according to EN 61643-11
Leakage-current-free series connection of a varistor and a spark gap
Max. continuous operating voltage: 75 V a.c./100 V d.c.
Voltage protection level: <= 1.1 kV
Nominal discharge current: 10 kA
Short-circuit strength: 25 kArms
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DG S 75 VA FM
Part No.: 952085
or equivalent.

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	75 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.1 kV
Max. mains-side overcurrent protection	100 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	60 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	75 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) (U_C )	100 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.1 kV
Response time (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	100 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	115 V / 120 min. – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rail acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	1 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible

Artikel 952085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952087 DG S 275 VA FM

GTIN 4013364127326, Zolltarifnr. (EU): 85363030, Bruttogewicht: 126.70 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

DEHNguard S275 VA FM surge arrester
Modular and pluggable single-pole surge arrester
Width: 1 module, fault indication
With remote signalling contact
Type 2 SPD according to EN 61643-11
Leakage-current-free series connection of a varistor and a spark gap
Max. continuous operating voltage: 275 V a.c./350 V d.c.
Voltage protection level: <= 1.5 kV
Nominal discharge current: 10 kA
Short-circuit strength: 25 kArms
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DG S 275 VA FM
Part No.: 952087
or equivalent.

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	100 A gG


SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	275 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) (U_C )	350 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.5 kV
Response time (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	100 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	440 V / 120 min. – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rail acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	1 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible
Arrester use at 16.7 Hz – traction power supply systems
– Test voltage AC (U_C )	275 V
– Nominal AC voltage (U_N )	230 V
– Nominal frequency AC (f_N )	16.7 Hz

Artikel 952087 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952087 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952089 DG S 385 VA FM

GTIN 4013364127340, Zolltarifnr. (EU): 85363030, Bruttogewicht: 131.70 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

CAD-Daten

DEHNguard S 385 VA FM surge arrester
Modular and pluggable single-pole surge arrester
Width: 1 module, fault indication
With remote signalling contact
Type 2 SPD according to EN 61643-11
Leakage-current-free series connection of a varistor and a spark gap
Max. continuous operating voltage: 385 V a.c./500 V d.c.
Voltage protection level: <= 1.75 kV
Nominal discharge current: 10 kA
Short-circuit strength: 25 kArms
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DG S 385 VA FM
Part No.: 952089
or equivalent.

Zertifikate

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	385 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.75 kV
Max. mains-side overcurrent protection	100 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	385 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) (U_C )	500 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Max. discharge current (8/20 µs) (I_max )	20 kA
Voltage protection level (U_P )	≤ 1.75 kV
Response time (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	100 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) (U_T) – Characteristic	440 V / 120 min. – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rail acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	1 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible

Artikel 952089 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952089 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHNguard S ... VA

DEHNguard S VA

Art.-Nr. 952080 DG S 75 VA

Artikel 952080 wurde zum Merkzettel hinzugefügt.

Artikel 952080 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952082 DG S 275 VA

Artikel 952082 wurde zum Merkzettel hinzugefügt.

Artikel 952082 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952084 DG S 385 VA

Artikel 952084 wurde zum Merkzettel hinzugefügt.

Artikel 952084 wurde zum Warenkorb hinzugefügt.

DEHNguard S VA FM

Art.-Nr. 952085 DG S 75 VA FM

Artikel 952085 wurde zum Merkzettel hinzugefügt.

Artikel 952085 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952087 DG S 275 VA FM

Artikel 952087 wurde zum Merkzettel hinzugefügt.

Artikel 952087 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952089 DG S 385 VA FM

Artikel 952089 wurde zum Merkzettel hinzugefügt.

Artikel 952089 wurde zum Warenkorb hinzugefügt.

DEHNguard S ... VA

DEHNguard S VA

Art.-Nr. 952080 DG S 75 VA

Sie müssen angemeldet sein um 952070.stp herunterzuladen.

Sie müssen angemeldet sein um 952070.igs herunterzuladen.

Sie müssen angemeldet sein um 952070.jt herunterzuladen.

Sie müssen angemeldet sein um 952070.dwg herunterzuladen.

Sie müssen angemeldet sein um 952070m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952080.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952080.edz herunterzuladen.

Artikel 952080 wurde zum Merkzettel hinzugefügt.

Artikel 952080 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952082 DG S 275 VA

Sie müssen angemeldet sein um 952070.stp herunterzuladen.

Sie müssen angemeldet sein um 952070.igs herunterzuladen.

Sie müssen angemeldet sein um 952070.jt herunterzuladen.

Sie müssen angemeldet sein um 952070.dwg herunterzuladen.

Sie müssen angemeldet sein um 952070m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952082.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952082.edz herunterzuladen.

Artikel 952082 wurde zum Merkzettel hinzugefügt.

Artikel 952082 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952084 DG S 385 VA

Sie müssen angemeldet sein um 952070.stp herunterzuladen.

Sie müssen angemeldet sein um 952070.igs herunterzuladen.

Sie müssen angemeldet sein um 952070.jt herunterzuladen.

Sie müssen angemeldet sein um 952070.dwg herunterzuladen.

Sie müssen angemeldet sein um 952070m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952084.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952084.edz herunterzuladen.

Artikel 952084 wurde zum Merkzettel hinzugefügt.

Artikel 952084 wurde zum Warenkorb hinzugefügt.

DEHNguard S VA FM

Art.-Nr. 952085 DG S 75 VA FM

Sie müssen angemeldet sein um 952090.stp herunterzuladen.

Sie müssen angemeldet sein um 952090.igs herunterzuladen.

Sie müssen angemeldet sein um 952090.jt herunterzuladen.

Sie müssen angemeldet sein um 952090.dwg herunterzuladen.

Sie müssen angemeldet sein um 952090m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952085.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952085.edz herunterzuladen.

Artikel 952085 wurde zum Merkzettel hinzugefügt.

Artikel 952085 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952087 DG S 275 VA FM

Sie müssen angemeldet sein um 952090.stp herunterzuladen.

Sie müssen angemeldet sein um 952090.igs herunterzuladen.

Sie müssen angemeldet sein um 952090.jt herunterzuladen.

Sie müssen angemeldet sein um 952090.dwg herunterzuladen.

Sie müssen angemeldet sein um 952090m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952087.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952087.edz herunterzuladen.

Artikel 952087 wurde zum Merkzettel hinzugefügt.

Artikel 952087 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952089 DG S 385 VA FM

Sie müssen angemeldet sein um 952090.stp herunterzuladen.

Sie müssen angemeldet sein um 952090.igs herunterzuladen.

Sie müssen angemeldet sein um 952090.jt herunterzuladen.

Sie müssen angemeldet sein um 952090.dwg herunterzuladen.

Sie müssen angemeldet sein um 952090m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952089.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952089.edz herunterzuladen.

Artikel 952089 wurde zum Merkzettel hinzugefügt.

Artikel 952089 wurde zum Warenkorb hinzugefügt.
