V NH / VA NH

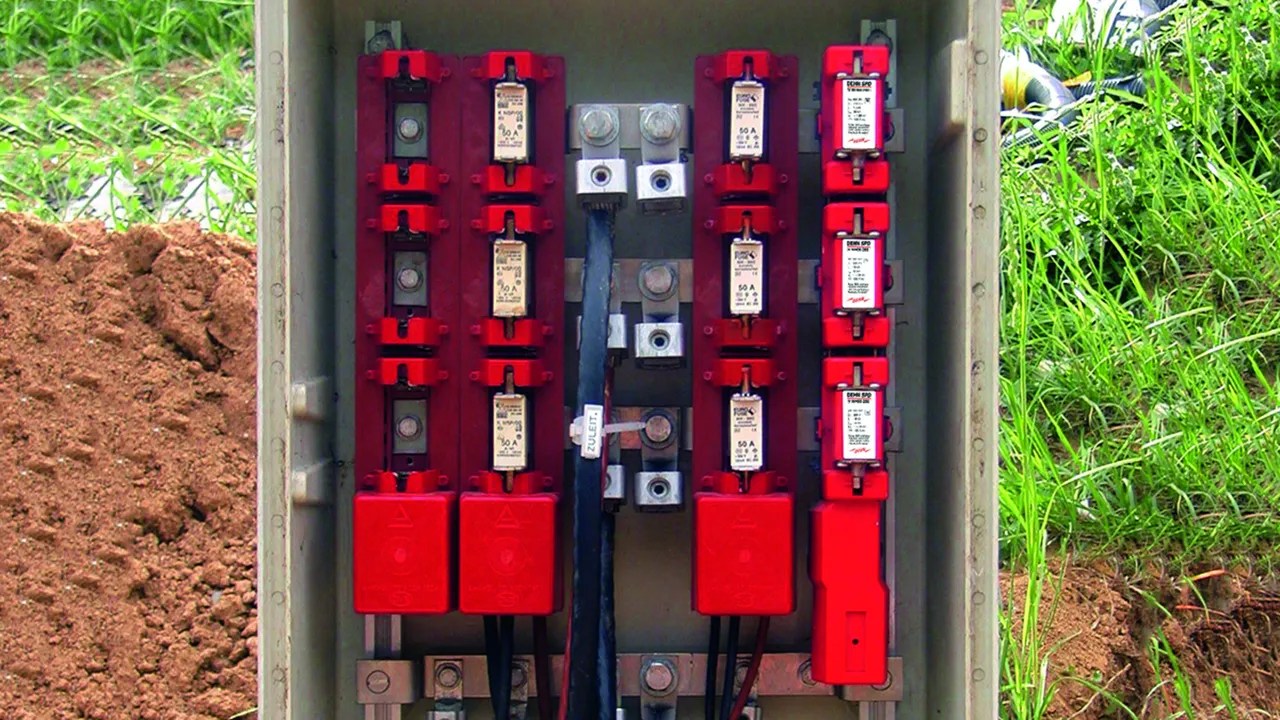

  • Surge arrester for use in NH 00 and 1 fuse holders
  • Zinc oxide varistor with monitoring device, disconnector and integrated backup fuse (VA NH... with additional spark gap connected in series)
  • Energy coordination with other arresters of the Red/Line product family
  • Fault indication by tripping indicator

Details

lorem ipsum
lorem ipsum

V NH00 (FM)

Varistor-based surge arrester with integrated backup fuse for use in NH00 fuse holders, optionally available with special indicator for remote signalling.

2 Produkte

Art.-Nr. 900261 V NH00 280

GTIN 4013364094352, Zolltarifnr. (EU): 85363030, Bruttogewicht: 191.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 900261.stp

      Sie müssen angemeldet sein um 900261.stp herunterzuladen.

      Login
    • 900261.igs

      Sie müssen angemeldet sein um 900261.igs herunterzuladen.

      Login
    • 900261.jt

      Sie müssen angemeldet sein um 900261.jt herunterzuladen.

      Login
    • 900261.dwg

      Sie müssen angemeldet sein um 900261.dwg herunterzuladen.

      Login
    • 900261_262m_D.dxf

      Sie müssen angemeldet sein um 900261_262m_D.dxf herunterzuladen.

      Login
    • DEHN.900261.edz

      Sie müssen angemeldet sein um DEHN.900261.edz herunterzuladen.

      Login
    • DEHN.900261.wspak

      Sie müssen angemeldet sein um DEHN.900261.wspak herunterzuladen.

      Login
V NH00 280 surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

Brand: DEHN
Type: V NH00 280
Part No.: 900261
or equivalent.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 type 2 / class II
Max. continuous operating voltage (a.c.) (UC ) 280 V (50 / 60 Hz)
Max. discharge current (8/20 µs) (Imax ) 30 kA
Voltage protection level (UP ) ≤ 1.5 kV
Max. mains-side overcurrent protection not required

Artikel 900261 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900261 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900263 V NH00 280 FM

GTIN 4013364094369, Zolltarifnr. (EU): 85363030, Bruttogewicht: 208.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 900263.stp

      Sie müssen angemeldet sein um 900263.stp herunterzuladen.

      Login
    • 900263.igs

      Sie müssen angemeldet sein um 900263.igs herunterzuladen.

      Login
    • 900263.jt

      Sie müssen angemeldet sein um 900263.jt herunterzuladen.

      Login
    • 900263.dwg

      Sie müssen angemeldet sein um 900263.dwg herunterzuladen.

      Login
    • 900263_264m_D.dxf

      Sie müssen angemeldet sein um 900263_264m_D.dxf herunterzuladen.

      Login
    • DEHN.900263.edz

      Sie müssen angemeldet sein um DEHN.900263.edz herunterzuladen.

      Login
    • DEHN.900263.wspak

      Sie müssen angemeldet sein um DEHN.900263.wspak herunterzuladen.

      Login
V NH00 280 FM surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
With tripping indicator for remote signalling
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

Brand: DEHN
Type: V NH00 280 FM
Part No.: 900263
or equivalent.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 type 2 / class II
Max. continuous operating voltage (a.c.) (UC ) 280 V (50 / 60 Hz)
Max. discharge current (8/20 µs) (Imax ) 30 kA
Voltage protection level (UP ) ≤ 1.5 kV
Max. mains-side overcurrent protection not required
Indicator for remote signalling tripping distance of 7 mm

Artikel 900263 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900263 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

V NH1

Varistor-based surge arrester with integrated backup fuse for use in NH1 fuse holders.

1 Produkt

Art.-Nr. 900270 V NH1 280

GTIN 4013364106703, Zolltarifnr. (EU): 85363030, Bruttogewicht: 243.10 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 900270.stp

      Sie müssen angemeldet sein um 900270.stp herunterzuladen.

      Login
    • 900270.igs

      Sie müssen angemeldet sein um 900270.igs herunterzuladen.

      Login
    • 900270.jt

      Sie müssen angemeldet sein um 900270.jt herunterzuladen.

      Login
    • 900270.dwg

      Sie müssen angemeldet sein um 900270.dwg herunterzuladen.

      Login
    • 900270_271m_D.dxf

      Sie müssen angemeldet sein um 900270_271m_D.dxf herunterzuladen.

      Login
    • DEHN.900270.edz

      Sie müssen angemeldet sein um DEHN.900270.edz herunterzuladen.

      Login
    • DEHN.900270.wspak

      Sie müssen angemeldet sein um DEHN.900270.wspak herunterzuladen.

      Login
V NH1 280 surge arrester
Single-pole surge arrester
for use in NH1 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH1 fuse holders; EN 50022

Brand: DEHN
Type: V NH1 280
Part No.: 900270
or equivalent.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 type 2 / class II
Max. continuous operating voltage (a.c.) (UC ) 280 V (50 / 60 Hz)
Max. discharge current (8/20 µs) (Imax ) 30 kA
Voltage protection level (UP ) ≤ 1.5 kV
Max. mains-side overcurrent protection not required

Artikel 900270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VA NH00 (FM)

Surge arrester based on a series-connected varistor and spark gap with integrated backup fuse; for use in NH00 fuse holders, optionally available with special indicator for remote signalling.

2 Produkte

Art.-Nr. 900262 VA NH00 280

GTIN 4013364072572, Zolltarifnr. (EU): 85363030, Bruttogewicht: 192.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 900261.stp

      Sie müssen angemeldet sein um 900261.stp herunterzuladen.

      Login
    • 900261.igs

      Sie müssen angemeldet sein um 900261.igs herunterzuladen.

      Login
    • 900261.jt

      Sie müssen angemeldet sein um 900261.jt herunterzuladen.

      Login
    • 900261.dwg

      Sie müssen angemeldet sein um 900261.dwg herunterzuladen.

      Login
    • 900261_262m_D.dxf

      Sie müssen angemeldet sein um 900261_262m_D.dxf herunterzuladen.

      Login
    • DEHN.900262.edz

      Sie müssen angemeldet sein um DEHN.900262.edz herunterzuladen.

      Login
    • DEHN.900262.wspak

      Sie müssen angemeldet sein um DEHN.900262.wspak herunterzuladen.

      Login
VA NH00 280 surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level <= 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

Brand: DEHN
Type: VA NH00 280
Part No.: 900262
or equivalent.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 type 2 / class II
Max. continuous operating voltage (a.c.) (UC ) 280 V (50 / 60 Hz)
Max. discharge current (8/20 µs) (Imax ) 20 kA
Voltage protection level (UP ) ≤ 1.5 kV
Max. mains-side overcurrent protection not required

Artikel 900262 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900262 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900264 VA NH00 280 FM

GTIN 4013364073661, Zolltarifnr. (EU): 85363030, Bruttogewicht: 170.90 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 900263.stp

      Sie müssen angemeldet sein um 900263.stp herunterzuladen.

      Login
    • 900263.igs

      Sie müssen angemeldet sein um 900263.igs herunterzuladen.

      Login
    • 900263.jt

      Sie müssen angemeldet sein um 900263.jt herunterzuladen.

      Login
    • 900263.dwg

      Sie müssen angemeldet sein um 900263.dwg herunterzuladen.

      Login
    • 900263_264m_D.dxf

      Sie müssen angemeldet sein um 900263_264m_D.dxf herunterzuladen.

      Login
    • DEHN.900264.edz

      Sie müssen angemeldet sein um DEHN.900264.edz herunterzuladen.

      Login
    • DEHN.900264.wspak

      Sie müssen angemeldet sein um DEHN.900264.wspak herunterzuladen.

      Login
VA NH00 280 FM surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
With tripping indicator for remote signalling
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level: <= 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

Brand: DEHN
Type: VA NH00 280 FM
Part No.: 900264
or equivalent.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 Type 2 / Class II
Max. continuous operating voltage (a.c.) (UC ) 280 V (50 / 60 Hz)
Max. discharge current (8/20 µs) (Imax ) 20 kA
Voltage protection level (UP ) ≤ 1.5 kV
Max. mains-side overcurrent protection not required
Indicator for remote signalling tripping distance of 7 mm

Artikel 900264 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900264 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VA NH1

Surge arrester based on a series-connected varistor and spark gap with integrated backup fuse; for use in NH1 fuse holders.

1 Produkt

Art.-Nr. 900271 VA NH1 280

GTIN 4013364106710, Zolltarifnr. (EU): 85363030, Bruttogewicht: 243.50 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 900270.stp

      Sie müssen angemeldet sein um 900270.stp herunterzuladen.

      Login
    • 900270.igs

      Sie müssen angemeldet sein um 900270.igs herunterzuladen.

      Login
    • 900270.jt

      Sie müssen angemeldet sein um 900270.jt herunterzuladen.

      Login
    • 900270.dwg

      Sie müssen angemeldet sein um 900270.dwg herunterzuladen.

      Login
    • 900270_271m_D.dxf

      Sie müssen angemeldet sein um 900270_271m_D.dxf herunterzuladen.

      Login
    • DEHN.900271.edz

      Sie müssen angemeldet sein um DEHN.900271.edz herunterzuladen.

      Login
    • DEHN.900271.wspak

      Sie müssen angemeldet sein um DEHN.900271.wspak herunterzuladen.

      Login
VA NH1 280 surge arrester
Single-pole surge arrester
for use in NH1 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level: < 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH1 fuse holders

Brand: DEHN
Type: VA NH1 280
Part No.: 900271
or equivalent.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 type 2 / class II
Max. continuous operating voltage (a.c.) (UC ) 280 V (50 / 60 Hz)
Max. discharge current (8/20 µs) (Imax ) 20 kA
Voltage protection level (UP ) ≤ 1.5 kV
Max. mains-side overcurrent protection not required

Artikel 900271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
