Art.-Nr. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Zolltarifnr. (EU): 85359000, Bruttogewicht: 101.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 STTZN
Part No.: 390050
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 30 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Artikel 390050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390051 MVK 8.10 SKM10X30 AL

GTIN 4013364096219, Zolltarifnr. (EU): 85359000, Bruttogewicht: 57.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, Al
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: Al
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 AL
Part No.: 390051
or equivalent.

Zertifikate

Technische Daten

Material of clamp	Al
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Artikel 390051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390059 MVK 8.10 SKM10X30 V2A

GTIN 4013364096004, Zolltarifnr. (EU): 85359000, Bruttogewicht: 94.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 V2A
Part No.: 390059
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Artikel 390059 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390059 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390057 MVK 8 SKM10X30 CU

GTIN 4013364096073, Zolltarifnr. (EU): 85359000, Bruttogewicht: 120.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, Cu
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: Cu
Clamping range Rd: 8 mm
Clamping range (stranded / cable): 25-70 mm2
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8 SKM10X30 CU
Part No.: 390057
or equivalent.

Zertifikate

Technische Daten

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Material thickness (t1 / t2)	3.0 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Artikel 390057 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390057 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Zolltarifnr. (EU): 85359000, Bruttogewicht: 103.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 STTZN
Part No.: 391050
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Artikel 391050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391059 MVK 10 SKM10X35 V2A

GTIN 4013364087071, Zolltarifnr. (EU): 85359000, Bruttogewicht: 99.50 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 V2A
Part No.: 391059
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Artikel 391059 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391059 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390079 MVK 8.10 SKM10X35 V4A

GTIN 4013364128996, Zolltarifnr. (EU): 85359000, Bruttogewicht: 98.40 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, StSt (V4A)
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt (V4A)
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 35-70 mm2
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X35 V4A
Part No.: 390079
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt (V4A)
Clamping range Rd	8-10 mm
Connection (solid / stranded)	35-70 mm²
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.7 kA
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	8-10 mm
Connection (solid / stranded)	35-70 mm²
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.7 kA
*⁾ For exact assignment, see test certificate.

Artikel 390079 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390079 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391058 MVK 10 SKM10X35 V4A

GTIN 4013364293236, Zolltarifnr. (EU): 85359000, Bruttogewicht: 99.50 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw, StSt (V4A)
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt (V4A)
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 V4A
Part No.: 391058
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Artikel 391058 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391058 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Zolltarifnr. (EU): 85359000, Bruttogewicht: 92.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

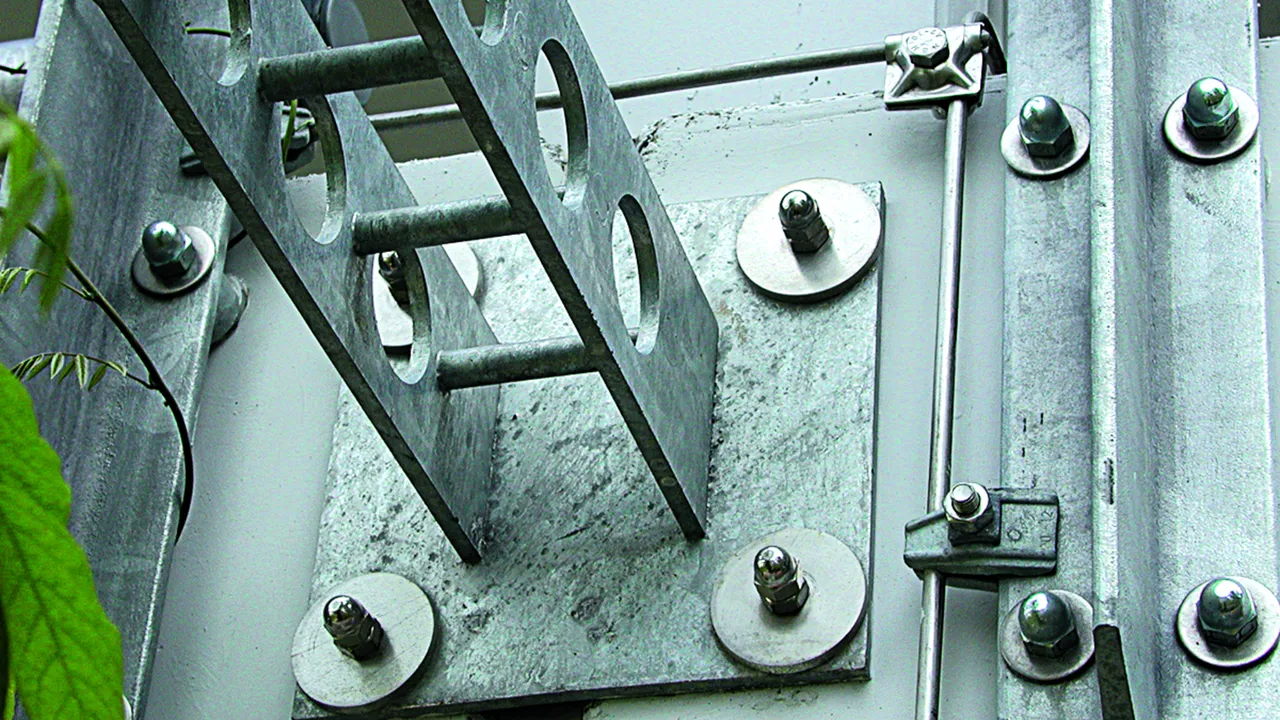

MV clamp with hexagon screw and spring washer, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Part No.: 390550
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390550 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390550 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390551 MVK 8.10 SKM10X30 FSC AL

GTIN 4013364096202, Zolltarifnr. (EU): 85359000, Bruttogewicht: 60.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw and spring washer, Al
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: Al
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC AL
Part No.: 390551
or equivalent.

Zertifikate

Technische Daten

Material of clamp	Al
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390551 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390551 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390553 MVK 8.10 SKM10X35 FSC STBL

GTIN 4013364522787, Zolltarifnr. (EU): 85359000, Bruttogewicht: 98.34 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

MV clamp with hexagon screw and spring washer, steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer
and thread in the
base part
Material of clamp: St/bare
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X35 FSC STBL
Part No.: 390553
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/bare
Clamping range Rd	8-10 mm
Screw	di M10 x 35 mm
Material of screw / nut	St/bare
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390553 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390553 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390559 MVK 8.10 SKM10X30 FSC V2A

GTIN 4013364096035, Zolltarifnr. (EU): 85359000, Bruttogewicht: 100.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw and spring washer, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC V2A
Part No.: 390559
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390559 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390559 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390557 MVK 8 SKM10X30 FSC CU

GTIN 4013364096097, Zolltarifnr. (EU): 85359000, Bruttogewicht: 120.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw and spring washer, Cu/StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: Cu
Clamping range Rd: 8 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8 SKM10X30 FSC CU
Part No.: 390557
or equivalent.

Zertifikate

Technische Daten

Material of clamp	Cu
Clamping range Rd	8 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390557 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390557 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391550 MVK 10 SKM10X35 FSC STTZN

GTIN 4013364088016, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw and spring washer, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer
and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 FSC STTZN
Part No.: 391550
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 391550 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391550 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391559 MVK 10 SKM10X35 FSC V2A

GTIN 4013364087088, Zolltarifnr. (EU): 85359000, Bruttogewicht: 102.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with hexagon screw and spring washer, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer
and threaded base part
Material of clamp: StSt
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 FSC V2A
Part No.: 391559
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 391559 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391559 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390060 MVK 8.10 FRM10X35 STTZN

GTIN 4013364096011, Zolltarifnr. (EU): 85359000, Bruttogewicht: 110.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 FRM10X35 STTZN
Part No.: 390060
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390061 MVK 8.10 FRM10X35 AL

GTIN 4013364096196, Zolltarifnr. (EU): 85359000, Bruttogewicht: 68.80 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, Al
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: Al
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 FRM10X35 AL
Part No.: 390061
or equivalent.

Zertifikate

Technische Daten

Material of clamp	Al
Clamping range Rd	8-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390061 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390061 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390067 MVK 8 FRM10X35 CU

GTIN 4013364096080, Zolltarifnr. (EU): 85359000, Bruttogewicht: 124.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, Cu
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: Cu
Clamping range Rd: 8 mm
Clamping range (stranded / cable): 25-70 mm2
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8 FRM10X35 CU
Part No.: 390067
or equivalent.

Zertifikate

Technische Daten

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Material thickness (t1 / t2)	3.0 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390067 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390067 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391060 MVK 10 FRM10X35 STTZN

GTIN 4013364088009, Zolltarifnr. (EU): 85359000, Bruttogewicht: 115.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X35 STTZN
Part No.: 391060
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 391060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391069 MVK 10 FRM10X35 V2A

GTIN 4013364087095, Zolltarifnr. (EU): 85359000, Bruttogewicht: 108.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: StSt
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X35 V2A
Part No.: 391069
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt
Clamping range Rd	10 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 391069 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391069 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390063 MVK 8.10 FRM10X35V2A STTZN

GTIN 4013364159396, Zolltarifnr. (EU): 85359000, Bruttogewicht: 105.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, St/tZn
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2,5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 FRM10X35V2A STTZN
Part No.: 390063
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390063 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390063 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391068 MVK 10 FRM10X45 V4A

GTIN 4013364385320, Zolltarifnr. (EU): 85359000, Bruttogewicht: 116.20 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, StSt (V4A)
MV clamps multipurpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: StSt (V4A)
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X45 V4A
Part No.: 391068
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Screw	e M10 x 45 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	e M10 x 45 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 391068 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391068 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 391066 MVK 10 FRM10X35 V4A

GTIN 4013364288577, Zolltarifnr. (EU): 85359000, Bruttogewicht: 113.08 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp with truss head screw, StSt (V4A)
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: StSt (V4A)
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X35 V4A
Part No.: 391066
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 391066 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391066 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 392050 MVK 8.10 16 SKM10X40 FSC STTZN

GTIN 4013364096066, Zolltarifnr. (EU): 85359000, Bruttogewicht: 123.30 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp for air-termination rods, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with hexagon screw, spring washer
and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 SKM10X40 FSC STTZN
Part No.: 392050
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	8-10 / 16 mm
Screw	di M10 x 40 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 392050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 392050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 392059 MVK 8.10 16 SKM10X40 FSC V2A

GTIN 4013364096059, Zolltarifnr. (EU): 85359000, Bruttogewicht: 121.40 g, VPE: 50.00 pc(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp for air-termination rods, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with hexagon screw, spring washer and threaded
base part
Material of clamp: StSt
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 SKM10X40 FSC V2A
Part No.: 392059
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt
Clamping range Rd	8-10 / 16 mm
Screw	di M10 x 40 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 392059 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 392059 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 392060 MVK 8.10 16 FRM10X40 STTZN

GTIN 4013364096141, Zolltarifnr. (EU): 85359000, Bruttogewicht: 132.40 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp for air-termination rods with truss head screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 FRM10X40 STTZN
Part No.: 392060
or equivalent.

Zertifikate

Technische Daten

Material of clamp	St/tZn
Clamping range Rd	8-10 / 16 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 392060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 392060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 392069 MVK 8.10 16 FRM10X40 V2A

GTIN 4013364096158, Zolltarifnr. (EU): 85359000, Bruttogewicht: 128.40 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

MV clamp for air-termination rods with truss head screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with truss head screw and anti-rotation protection
Material of clamp: StSt
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 FRM10X40 V2A
Part No.: 392069
or equivalent.

Zertifikate

Technische Daten

Material of clamp	StSt
Clamping range Rd	8-10 / 16 mm
Screw	e M10 x 40 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 392069 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 392069 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390657 ZMMVK 8 8.10 SKM10X30 CU AL

GTIN 4013364096165, Zolltarifnr. (EU): 85359000, Bruttogewicht: 102.00 g, VPE: 50.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bimetallic MV clamp
Bimetallic MV clamp
for connecting conductors
made of different materials
as a cross clamp, T clamp and parallel clamp
with intermediate plate (copper-plated aluminium) and
threaded base part
Material of clamp: Cu / Al
Clamping range Rd Cu: 8 mm
Clamping range Rd Al: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: ZMMVK 8 8.10 SKM10X30 CU AL
Part No.: 390657
or equivalent.

Zertifikate

Technische Daten

Material of clamp	Cu / Al
Clamping range Rd Cu	8 mm
Clamping range Rd Al	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 390657 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390657 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MV Clamps

With hexagon screw

Art.-Nr. 390050 MVK 8.10 SKM10X30 STTZN

Sie müssen angemeldet sein um 390050.stp herunterzuladen.

Sie müssen angemeldet sein um 390050.igs herunterzuladen.

Sie müssen angemeldet sein um 390050.jt herunterzuladen.

Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

Artikel 390050 wurde zum Merkzettel hinzugefügt.

Artikel 390050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 390051 MVK 8.10 SKM10X30 AL

Sie müssen angemeldet sein um 390050.stp herunterzuladen.

Sie müssen angemeldet sein um 390050.igs herunterzuladen.

Sie müssen angemeldet sein um 390050.jt herunterzuladen.

Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

Artikel 390051 wurde zum Merkzettel hinzugefügt.

Artikel 390051 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 390059 MVK 8.10 SKM10X30 V2A

Sie müssen angemeldet sein um 390050.stp herunterzuladen.

Sie müssen angemeldet sein um 390050.igs herunterzuladen.

Sie müssen angemeldet sein um 390050.jt herunterzuladen.

Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

Artikel 390059 wurde zum Merkzettel hinzugefügt.

Artikel 390059 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 390057 MVK 8 SKM10X30 CU

Sie müssen angemeldet sein um 390050.stp herunterzuladen.

Sie müssen angemeldet sein um 390050.igs herunterzuladen.

Sie müssen angemeldet sein um 390050.jt herunterzuladen.

Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

Artikel 390057 wurde zum Merkzettel hinzugefügt.

Artikel 390057 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 391050 MVK 10 SKM10X35 STTZN

Sie müssen angemeldet sein um 390050.stp herunterzuladen.

Sie müssen angemeldet sein um 390050.igs herunterzuladen.

Sie müssen angemeldet sein um 390050.jt herunterzuladen.

Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

Artikel 391050 wurde zum Merkzettel hinzugefügt.

Artikel 391050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 391059 MVK 10 SKM10X35 V2A

Sie müssen angemeldet sein um 390050.stp herunterzuladen.

Sie müssen angemeldet sein um 390050.igs herunterzuladen.

Sie müssen angemeldet sein um 390050.jt herunterzuladen.

Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

Artikel 391059 wurde zum Merkzettel hinzugefügt.

Artikel 391059 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 390079 MVK 8.10 SKM10X35 V4A

Sie müssen angemeldet sein um 390050.stp herunterzuladen.

Sie müssen angemeldet sein um 390050.igs herunterzuladen.

Sie müssen angemeldet sein um 390050.jt herunterzuladen.

Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

Artikel 390079 wurde zum Merkzettel hinzugefügt.

Artikel 390079 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 391058 MVK 10 SKM10X35 V4A

Sie müssen angemeldet sein um 391058.stp herunterzuladen.

Sie müssen angemeldet sein um 391058.iges herunterzuladen.

Sie müssen angemeldet sein um 391058.jt herunterzuladen.

Sie müssen angemeldet sein um 391058.dwg herunterzuladen.

Sie müssen angemeldet sein um 391058m_D.dxf herunterzuladen.

Artikel 391058 wurde zum Merkzettel hinzugefügt.

Artikel 391058 wurde zum Warenkorb hinzugefügt.

With hexagon screw and spring washer

Art.-Nr. 390550 MVK 8.10 SKM10X30 FSC STTZN

Sie müssen angemeldet sein um 390550.stp herunterzuladen.

Sie müssen angemeldet sein um 390550.igs herunterzuladen.

Sie müssen angemeldet sein um 390550.jt herunterzuladen.

Sie müssen angemeldet sein um 390550.dwg herunterzuladen.

Sie müssen angemeldet sein um 390550m_D.dxf herunterzuladen.

Artikel 390550 wurde zum Merkzettel hinzugefügt.

Artikel 390550 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 390551 MVK 8.10 SKM10X30 FSC AL

Sie müssen angemeldet sein um 390550.stp herunterzuladen.

Sie müssen angemeldet sein um 390550.igs herunterzuladen.

Sie müssen angemeldet sein um 390550.jt herunterzuladen.

Sie müssen angemeldet sein um 390550.dwg herunterzuladen.
