Conductor Holders DEHNhold

Conductor holder with a slotted saddle clamp for fixing round conductors, fixed conductor routing.
For use with different materials, e.g. Al, StSt, St/tZn and Cu.

With female thread

2 Produkte

Art.-Nr. 274110 LH ZS 8.10 FL20 M8 V2A

GTIN 4013364123434, Zolltarifnr. (EU): 85389099, Bruttogewicht: 31.50 g, VPE: 50.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274110.stp

      Sie müssen angemeldet sein um 274110.stp herunterzuladen.

      Login
    • 274110.igs

      Sie müssen angemeldet sein um 274110.igs herunterzuladen.

      Login
    • 274110.jt

      Sie müssen angemeldet sein um 274110.jt herunterzuladen.

      Login
    • 274110.dwg

      Sie müssen angemeldet sein um 274110.dwg herunterzuladen.

      Login
    • 274110m_D.dxf

      Sie müssen angemeldet sein um 274110m_D.dxf herunterzuladen.

      Login
DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Material of conductor holder: StSt
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 8.10 FL20 M8 V2A
Part No.: 274110
or equivalent.

Zertifikate



Technische Daten

Material of conductor holder StSt
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Standard EN 62561-4

Artikel 274110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 274117 LH ZS 8.10 FL20 M8 CU

GTIN 4013364128194, Zolltarifnr. (EU): 85389099, Bruttogewicht: 31.70 g, VPE: 50.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274110.stp

      Sie müssen angemeldet sein um 274110.stp herunterzuladen.

      Login
    • 274110.igs

      Sie müssen angemeldet sein um 274110.igs herunterzuladen.

      Login
    • 274110.jt

      Sie müssen angemeldet sein um 274110.jt herunterzuladen.

      Login
    • 274110.dwg

      Sie müssen angemeldet sein um 274110.dwg herunterzuladen.

      Login
    • 274110m_D.dxf

      Sie müssen angemeldet sein um 274110m_D.dxf herunterzuladen.

      Login
DEHNhold conductor holder with female thread, StSt/gal Cu
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Material of conductor holder: StSt / gal Cu
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 8.10 FL20 M8 CU
Part No.: 274117
or equivalent.

Zertifikate



Technische Daten

Material of conductor holder StSt / gal Cu
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Standard EN 62561-4

Artikel 274117 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274117 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With female thread, pre-assembled with plastic base

1 Produkt

Art.-Nr. 274150 LH ZS 8.10 FL20 M8 KS CU

GTIN 4013364128187, Zolltarifnr. (EU): 85389099, Bruttogewicht: 35.00 g, VPE: 50.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 274150.stp

      Sie müssen angemeldet sein um 274150.stp herunterzuladen.

      Login
    • 274150.igs

      Sie müssen angemeldet sein um 274150.igs herunterzuladen.

      Login
    • 274150.jt

      Sie müssen angemeldet sein um 274150.jt herunterzuladen.

      Login
    • 274150.dwg

      Sie müssen angemeldet sein um 274150.dwg herunterzuladen.

      Login
    • 274150m_D.dxf

      Sie müssen angemeldet sein um 274150m_D.dxf herunterzuladen.

      Login
DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Pre-assembled with plastic base
Material of conductor holder: StSt
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 8.10 FL20 M8 KS CU
Part No.: 274150
or equivalent.



Technische Daten

Material of conductor holder StSt
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Standard EN 62561-4

Artikel 274150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With female thread, pre-assembled with screw, plastic base and plug

2 Produkte

Art.-Nr. 274160 LH ZS 8.10 FL20 KS KD8X40 V2A

GTIN 4013364123380, Zolltarifnr. (EU): 85389099, Bruttogewicht: 42.00 g, VPE: 50.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274160.stp

      Sie müssen angemeldet sein um 274160.stp herunterzuladen.

      Login
    • 274160.igs

      Sie müssen angemeldet sein um 274160.igs herunterzuladen.

      Login
    • 274160.jt

      Sie müssen angemeldet sein um 274160.jt herunterzuladen.

      Login
    • 274160.dwg

      Sie müssen angemeldet sein um 274160.dwg herunterzuladen.

      Login
    • 274160m_D.dxf

      Sie müssen angemeldet sein um 274160m_D.dxf herunterzuladen.

      Login

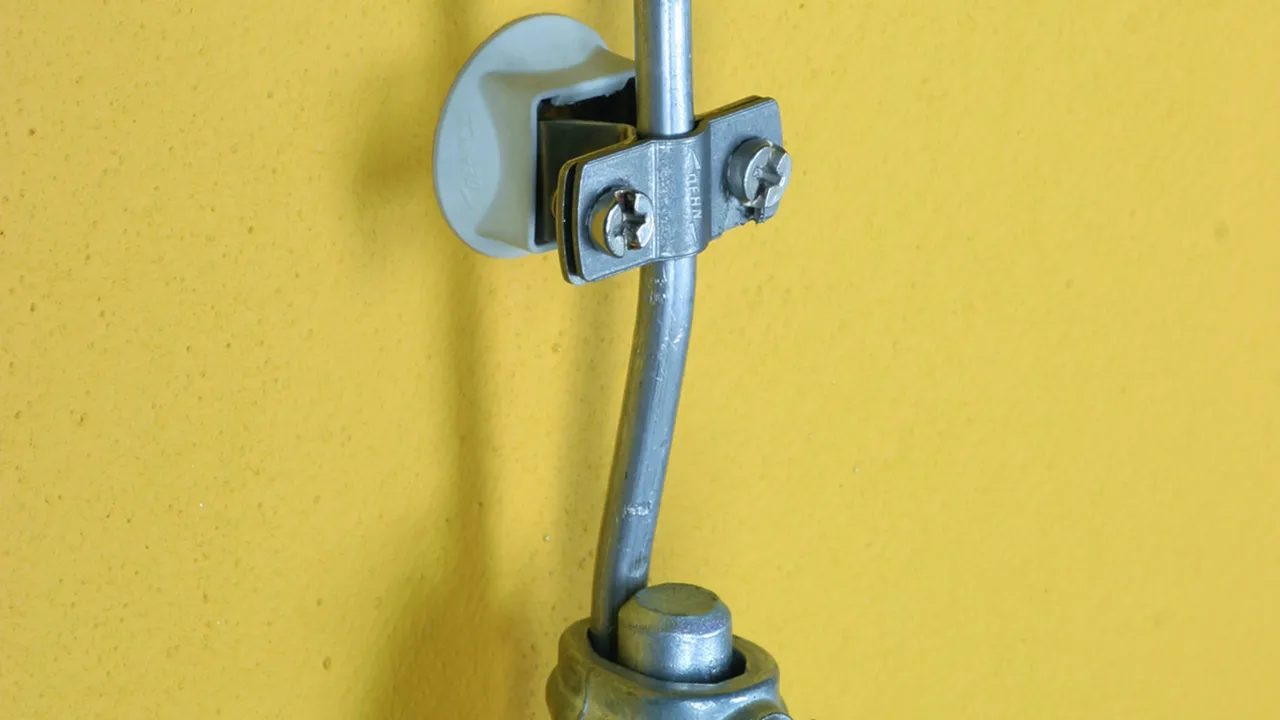

DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Pre-assembled with screw, plastic base and plug
Material of conductor holder: StSt
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8
Screw: 5 x 50 mm
Plastic plug: Ø8 x 40 mm

Brand: DEHN
Type: LH ZS 8.10 FL20 KS KD8X40 V2A
Part No.: 274160
or equivalent.



Technische Daten

Material of conductor holder StSt
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Plastic base grey ●
Screw ak 5 x 50 mm
Standard EN 62561-4

Artikel 274160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 274167 LH ZS 8.10 FL20 KS KD8X40 CU

GTIN 4013364128200, Zolltarifnr. (EU): 85389099, Bruttogewicht: 42.70 g, VPE: 50.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274160.stp

      Sie müssen angemeldet sein um 274160.stp herunterzuladen.

      Login
    • 274160.igs

      Sie müssen angemeldet sein um 274160.igs herunterzuladen.

      Login
    • 274160.jt

      Sie müssen angemeldet sein um 274160.jt herunterzuladen.

      Login
    • 274160.dwg

      Sie müssen angemeldet sein um 274160.dwg herunterzuladen.

      Login
    • 274160m_D.dxf

      Sie müssen angemeldet sein um 274160m_D.dxf herunterzuladen.

      Login
DEHNhold conductor holder with female thread, StSt/gal Cu
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Pre-assembled with screw, plastic base and plug
Material of conductor holder: StSt / gal Cu
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8
Screw: 5 x 50 mm
Plastic plug: Ø8 x 40 mm

Brand: DEHN
Type: LH ZS 8.10 FL20 KS KD8X40 CU
Part No.: 274167
or equivalent.

Zertifikate



Technische Daten

Material of conductor holder StSt / gal Cu
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Plastic base brown ●
Screw ak 5 x 50 mm
Standard EN 62561-4

Artikel 274167 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274167 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With female thread, e.g. for round wire with plastic sheath

1 Produkt

Art.-Nr. 274113 LH ZS 13 M8 V2A

GTIN 4013364123403, Zolltarifnr. (EU): 85389099, Bruttogewicht: 37.60 g, VPE: 50.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274113.stp

      Sie müssen angemeldet sein um 274113.stp herunterzuladen.

      Login
    • 274113.igs

      Sie müssen angemeldet sein um 274113.igs herunterzuladen.

      Login
    • 274113.jt

      Sie müssen angemeldet sein um 274113.jt herunterzuladen.

      Login
    • 274113.dwg

      Sie müssen angemeldet sein um 274113.dwg herunterzuladen.

      Login
    • 274113m_D.dxf

      Sie müssen angemeldet sein um 274113m_D.dxf herunterzuladen.

      Login
DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors
with plastic sheath
with a slotted saddle clamp,
fixed conductor routing.

Material of conductor holder: StSt
Conductor support Rd: 13 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 13 M8 V2A
Part No.: 274113
or equivalent.

Zertifikate



Technische Daten

Material of conductor holder StSt
Conductor support Rd 13 mm
Height of conductor holder 20 mm
Thread of conductor holder M8

Artikel 274113 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274113 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
