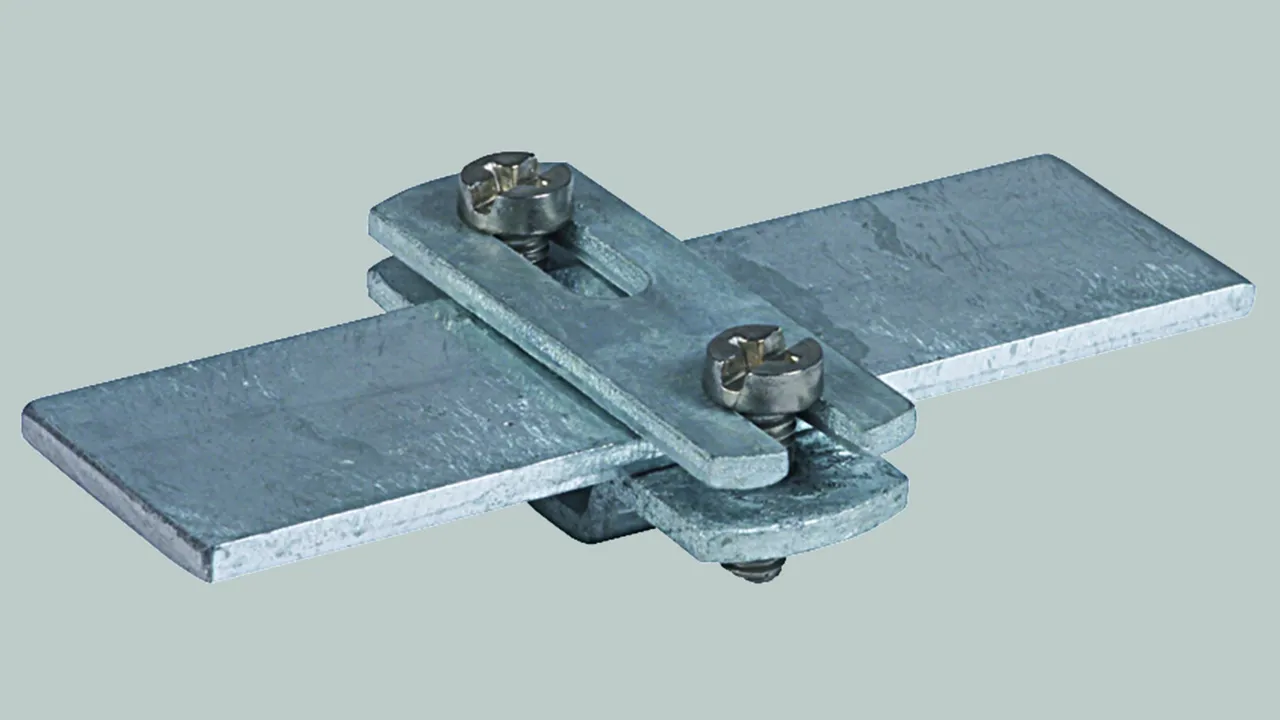

Flat Strip Holders with Clamping Plate – Flat Design

Two-screw clamp with M6 screws.

With slot (6.5 x 16 mm)

2 Produkte

Art.-Nr. 284030 FBH ZS 30 B6.5X16 STTZN

GTIN 4013364022485, Zolltarifnr. (EU): 85389099, Bruttogewicht: 55.20 g, VPE: 100.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 284030.stp

      Sie müssen angemeldet sein um 284030.stp herunterzuladen.

      Login
    • 284030.igs

      Sie müssen angemeldet sein um 284030.igs herunterzuladen.

      Login
    • 284030.jt

      Sie müssen angemeldet sein um 284030.jt herunterzuladen.

      Login
    • 284030.dwg

      Sie müssen angemeldet sein um 284030.dwg herunterzuladen.

      Login
    • 284030m_D.dxf

      Sie müssen angemeldet sein um 284030m_D.dxf herunterzuladen.

      Login
Flat strip holder with clamping plate, flat design, with slot, St/tZn
Flat strip holder with clamping plate - flat design
Two-screw clamp with M6 screws
Height of conductor holder: 10 mm
Conductor support Fl: 30 x 3.5 mm
Material of conductor holder: St/tZn
Material of base part: St/tZn
Material thickness: 3 mm

Brand: DEHN
Type: FBH ZS 30 B6.5X16 STTZN
Part No.: 284030
or equivalent.

Zertifikate



Technische Daten

Height of conductor holder 10 mm
Conductor support Fl 30 x 3.5 mm
Material of conductor holder St/tZn
Material of base part St/tZn
Material thickness (t) 3 mm
Width of component (l1) 58 mm
Standard EN 62561-4

Artikel 284030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 284030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 284040 FBH ZS 40 B6.5X16 STTZN

GTIN 4013364022492, Zolltarifnr. (EU): 85389099, Bruttogewicht: 66.20 g, VPE: 100.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 284040.stp

      Sie müssen angemeldet sein um 284040.stp herunterzuladen.

      Login
    • 284040.igs

      Sie müssen angemeldet sein um 284040.igs herunterzuladen.

      Login
    • 284040.jt

      Sie müssen angemeldet sein um 284040.jt herunterzuladen.

      Login
    • 284040.dwg

      Sie müssen angemeldet sein um 284040.dwg herunterzuladen.

      Login
    • 284030m_D.dxf

      Sie müssen angemeldet sein um 284030m_D.dxf herunterzuladen.

      Login
Flat strip holder with clamping plate, flat design, with slot, St/tZn
Flat strip holder with clamping plate - flat design
Two-screw clamp with M6 screws
Height of conductor holder: 10 mm
Conductor support Fl: 40 x 4-5 mm
Material of conductor holder: St/tZn
Material of base part: St/tZn
Material thickness: 3 mm

Brand: DEHN
Type: FBH ZS 40 B6.5X16 STTZN
Part No.: 284040
or equivalent.

Zertifikate



Technische Daten

Height of conductor holder 10 mm
Conductor support Fl 40 x 4-5 mm
Material of conductor holder St/tZn
Material of base part St/tZn
Material thickness (t) 3 mm
Width of component (l1) 70 mm
Standard EN 62561-4

Artikel 284040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 284040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With slot (6.5 x 16 mm) and pre-assembled wood screw

2 Produkte

Art.-Nr. 286030 FBH ZS 30 B6.5X16 HS5X50 STTZN

GTIN 4013364022508, Zolltarifnr. (EU): 85389099, Bruttogewicht: 61.90 g, VPE: 50.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 286030.stp

      Sie müssen angemeldet sein um 286030.stp herunterzuladen.

      Login
    • 286030.igs

      Sie müssen angemeldet sein um 286030.igs herunterzuladen.

      Login
    • 286030.jt

      Sie müssen angemeldet sein um 286030.jt herunterzuladen.

      Login
    • 286030.dwg

      Sie müssen angemeldet sein um 286030.dwg herunterzuladen.

      Login
    • 286030m_D.dxf

      Sie müssen angemeldet sein um 286030m_D.dxf herunterzuladen.

      Login
Flat strip holder with clamping piece, flat design, with slot, St/tZn
Flat strip holder with clamping piece - flat design
Two-screw conductor clamp with M6 screws
with wood screw
Height of conductor holder: 10 mm
Conductor support Fl: 30 x 3.5 mm
Material of conductor holder: St/tZn
Material of base part: St/tZn
Material thickness: 3 mm
Screw: 5 x 50 mm

Brand: DEHN
Type: FBH ZS 30 B6.5X16 HS5X50 STTZN
Part No.: 286030
or equivalent.

Zertifikate



Technische Daten

Height of conductor holder 10 mm
Conductor support Fl 30 x 3.5 mm
Material of conductor holder St/tZn
Material of base part St/tZn
Material thickness (t) 3 mm
Screw ak 5 x 50 mm
Width of component (l1) 58 mm
Standard EN 62561-4

Artikel 286030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 286030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 286139 FBH ZS 30 B6.5X16 HS5X50 V2A

GTIN 4013364035393, Zolltarifnr. (EU): 85389099, Bruttogewicht: 46.50 g, VPE: 50.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 286139.stp

      Sie müssen angemeldet sein um 286139.stp herunterzuladen.

      Login
    • 286139.igs

      Sie müssen angemeldet sein um 286139.igs herunterzuladen.

      Login
    • 286139.jt

      Sie müssen angemeldet sein um 286139.jt herunterzuladen.

      Login
    • 286139.dwg

      Sie müssen angemeldet sein um 286139.dwg herunterzuladen.

      Login
    • 286139m_D.dxf

      Sie müssen angemeldet sein um 286139m_D.dxf herunterzuladen.

      Login
Flat strip holder with clamping piece, flat design, with slot, StSt
Flat strip holder with clamping piece - flat design
Two-screw conductor clamp with M6 screws
with wood screw
Height of conductor holder: 8.5 mm
Conductor support Fl: 30 x 3.5 mm
Material of conductor holder: StSt
Material of base part: StSt
Material thickness: 2 mm
Screw: 5 x 50 mm

Brand: DEHN
Type: FBH ZS 30 B6.5X16 HS5X50 V2A
Part No.: 286139
or equivalent.



Technische Daten

Height of conductor holder 8.5 mm
Conductor support Fl 30 x 3.5 mm
Material of conductor holder StSt
Material of base part StSt
Material thickness (t) 2 mm
Screw ak 5 x 50 mm
Width of component (l1) 58 mm
Standard EN 62561-4

Artikel 286139 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 286139 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
