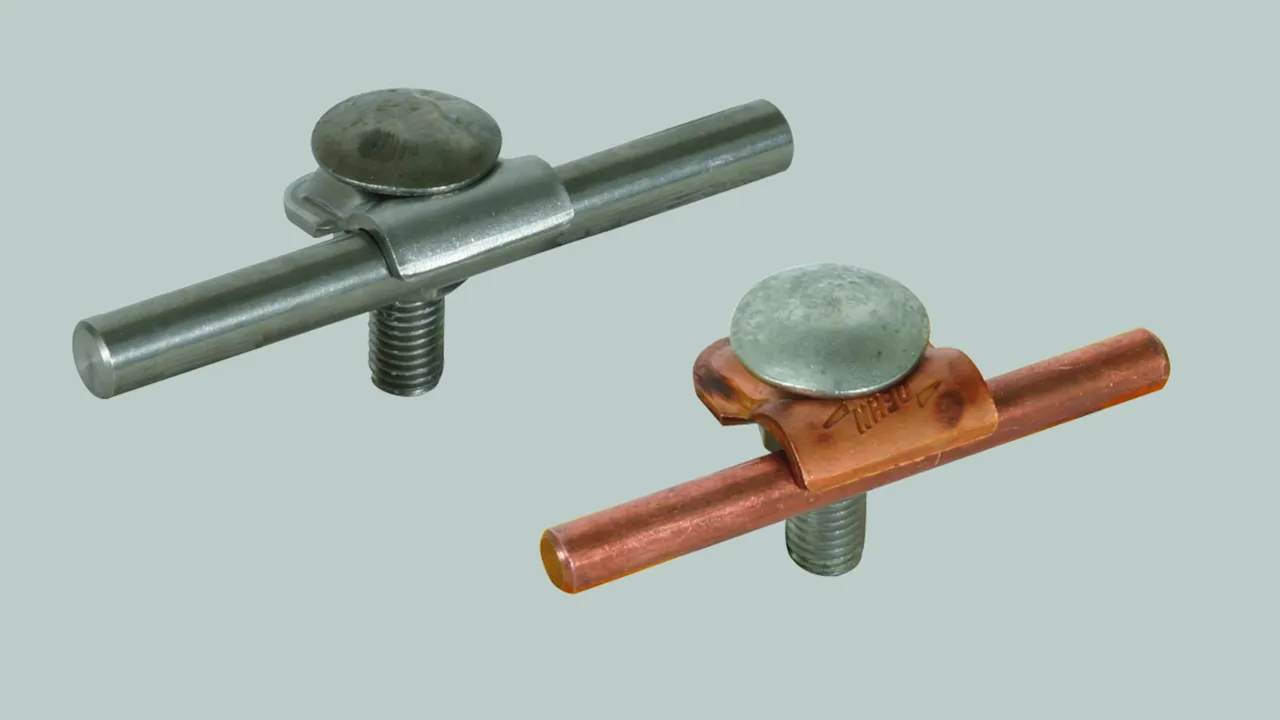

Clamping Piece Variants

For example as a connection with end piece for constructions or downpipe clamps.
Clamping piece with square hole 11 mm and truss head screw.

3 Produkte

Art.-Nr. 390150 KB 6.10 FRM10X35 STTZN

GTIN 4013364032187, Zolltarifnr. (EU): 85359000, Bruttogewicht: 53.90 g, VPE: 100.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 390150.stp

      Sie müssen angemeldet sein um 390150.stp herunterzuladen.

      Login
    • 390150.igs

      Sie müssen angemeldet sein um 390150.igs herunterzuladen.

      Login
    • 390150.jt

      Sie müssen angemeldet sein um 390150.jt herunterzuladen.

      Login
    • 390150.dwg

      Sie müssen angemeldet sein um 390150.dwg herunterzuladen.

      Login
    • 390150m_D.dxf

      Sie müssen angemeldet sein um 390150m_D.dxf herunterzuladen.

      Login
Clamping piece versions, St/tZn
Clamping piece variants
For example as a connection with end piece for constructions,
clamping piece with square hole 11 mm and
truss head screw
Material of clamp: St/tZn
Clamping range Rd: 6-10 mm
Material thickness: 2.5 mm
Screw: M10 x 35 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KB 6.10 FRM10X35 STTZN
Part No.: 390150
or equivalent.

Zertifikate



Technische Daten

Material of clamp St/tZn
Clamping range Rd 6-10 mm
Screw e M10 x 35 mm
Material of screw / nut St/tZn
Standard EN 62561-1
*) For exact assignment, see test certificate.

Artikel 390150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390157 KB 6.10 FRM10X35 CU

GTIN 4013364032194, Zolltarifnr. (EU): 85359000, Bruttogewicht: 54.20 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 390150.stp

      Sie müssen angemeldet sein um 390150.stp herunterzuladen.

      Login
    • 390150.igs

      Sie müssen angemeldet sein um 390150.igs herunterzuladen.

      Login
    • 390150.jt

      Sie müssen angemeldet sein um 390150.jt herunterzuladen.

      Login
    • 390150.dwg

      Sie müssen angemeldet sein um 390150.dwg herunterzuladen.

      Login
    • 390150m_D.dxf

      Sie müssen angemeldet sein um 390150m_D.dxf herunterzuladen.

      Login
ClamClamping piece versions, Cu
Clamping piece variants
For example as a connection with end piece for constructions,
clamping piece with square hole 11 mm and
truss head screw
Material of clamp: Cu
Clamping range Rd: 6-10 mm
Clamping range (stranded / cable): 35-120 mm2
Material thickness: 2.5 mm
Screw: M10 x 35 mm
Material of screw / nut: StSt
Standard: EN 62561-1

Brand: DEHN
Type: KB 6.10 FRM10X35 CU
Part No.: 390157
or equivalent.

Zertifikate



Technische Daten

Material of clamp Cu
Clamping range Rd 6-10 mm
Clamping range (stranded / cable) 35-120 mm2
Screw e M10 x 35 mm
Material of screw / nut StSt
Standard EN 62561-1
*) For exact assignment, see test certificate.

Artikel 390157 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390157 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 390159 KB 6.10 FRM10X35 V2A

GTIN 4013364032200, Zolltarifnr. (EU): 85359000, Bruttogewicht: 62.00 g, VPE: 100.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 390150.stp

      Sie müssen angemeldet sein um 390150.stp herunterzuladen.

      Login
    • 390150.igs

      Sie müssen angemeldet sein um 390150.igs herunterzuladen.

      Login
    • 390150.jt

      Sie müssen angemeldet sein um 390150.jt herunterzuladen.

      Login
    • 390150.dwg

      Sie müssen angemeldet sein um 390150.dwg herunterzuladen.

      Login
    • 390150m_D.dxf

      Sie müssen angemeldet sein um 390150m_D.dxf herunterzuladen.

      Login
Clamping piece versions, StSt
Clamping piece variants
For example as a connection with end piece for constructions,
clamping piece with square hole 11 mm and
truss head screw
Material of clamp: StSt
Clamping range Rd: 6-10 mm
Material thickness: 2.5 mm
Screw: M10 x 35 mm
Material of screw / nut: StSt
Standard: EN 62561-1

Brand: DEHN
Type: KB 6.10 FRM10X35 V2A
Part No.: 390159
or equivalent.

Zertifikate



Technische Daten

Material of clamp StSt
Clamping range Rd 6-10 mm
Screw e M10 x 35 mm
Material of screw / nut StSt
Standard EN 62561-1
*) For exact assignment, see test certificate.
