Cross Units for Aboveground Connections

of conductors in cross, parallel and T arrangement.

Without intermediate plate

2 Produkte

Art.-Nr. 314300 KS 8.10 8.10 FL30 OV STTZN

GTIN 4013364096400, Zolltarifnr. (EU): 85359000, Bruttogewicht: 122.30 g, VPE: 50.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 314300.stp

      Sie müssen angemeldet sein um 314300.stp herunterzuladen.

      Login
    • 314300.igs

      Sie müssen angemeldet sein um 314300.igs herunterzuladen.

      Login
    • 314300.jt

      Sie müssen angemeldet sein um 314300.jt herunterzuladen.

      Login
    • 314300.dwg

      Sie müssen angemeldet sein um 314300.dwg herunterzuladen.

      Login
    • 314300m_D.dxf

      Sie müssen angemeldet sein um 314300m_D.dxf herunterzuladen.

      Login
Cross units for aboveground connections without intermediate plate, HDG steel
Cross units for aboveground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 OV STTZN
Part No.: 314300
or equivalent.

Zertifikate



Technische Daten

Material of clamp St/tZn
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Artikel 314300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 314300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 314307 KS 8.10 8.10 FL30 OV CU

GTIN 4013364096417, Zolltarifnr. (EU): 85359000, Bruttogewicht: 134.30 g, VPE: 50.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 314300.stp

      Sie müssen angemeldet sein um 314300.stp herunterzuladen.

      Login
    • 314300.igs

      Sie müssen angemeldet sein um 314300.igs herunterzuladen.

      Login
    • 314300.jt

      Sie müssen angemeldet sein um 314300.jt herunterzuladen.

      Login
    • 314300.dwg

      Sie müssen angemeldet sein um 314300.dwg herunterzuladen.

      Login
    • 314300m_D.dxf

      Sie müssen angemeldet sein um 314300m_D.dxf herunterzuladen.

      Login
Cross units for aboveground connections without intermediate plate, Cu
Cross units for aboveground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Clamping range (stranded / cable): 35-70 mm2
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 OV CU
Part No.: 314307
or equivalent.

Zertifikate



Technische Daten

Material of clamp Cu
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Clamping range (stranded / cable) 35-70 mm2
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Artikel 314307 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 314307 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With intermediate plate

1 Produkt

Art.-Nr. 314310 KS 8.10 8.10 FL30 OV ZP STTZN

GTIN 4013364042841, Zolltarifnr. (EU): 85359000, Bruttogewicht: 176.80 g, VPE: 50.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 314310.stp

      Sie müssen angemeldet sein um 314310.stp herunterzuladen.

      Login
    • 314310.igs

      Sie müssen angemeldet sein um 314310.igs herunterzuladen.

      Login
    • 314310.jt

      Sie müssen angemeldet sein um 314310.jt herunterzuladen.

      Login
    • 314310.dwg

      Sie müssen angemeldet sein um 314310.dwg herunterzuladen.

      Login
    • 314310m_D.dxf

      Sie müssen angemeldet sein um 314310m_D.dxf herunterzuladen.

      Login

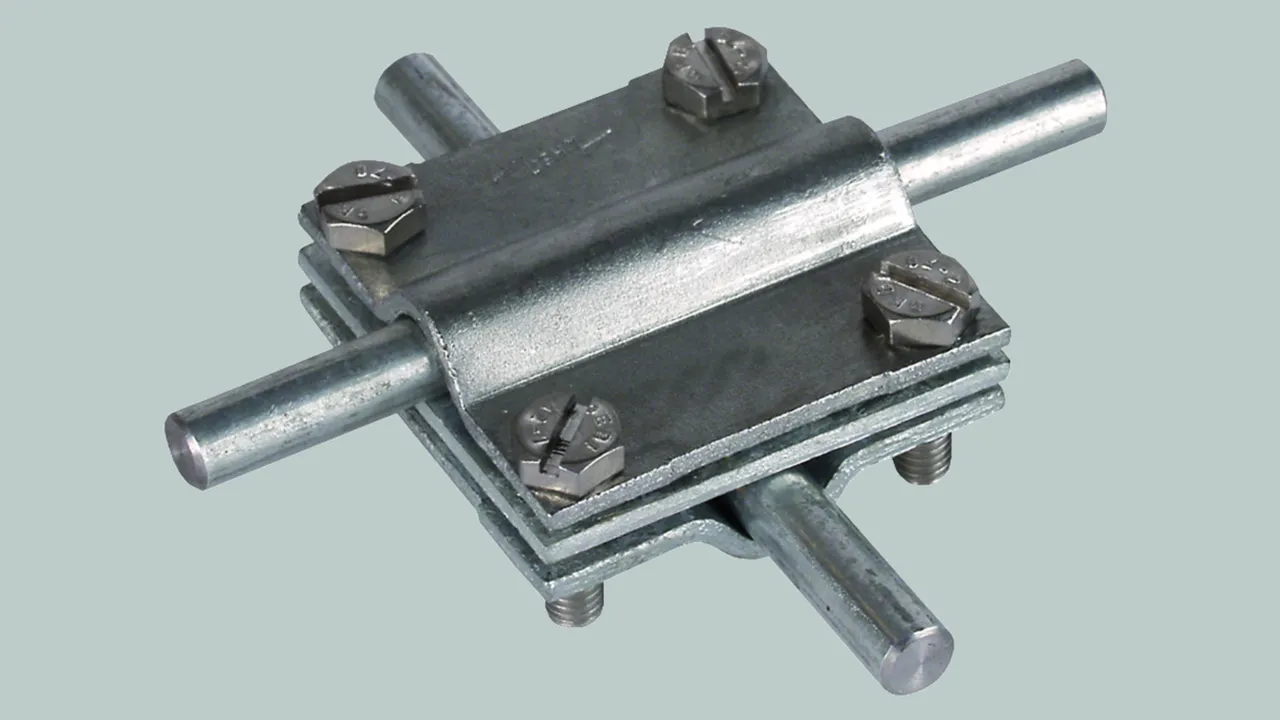

Cross units for aboveground connections with intermediate plate, HDG steel
Cross units for aboveground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 OV ZP STTZN
Part No.: 314310
or equivalent.

Zertifikate



Technische Daten

Material of clamp St/tZn
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Artikel 314310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 314310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With intermediate plate, e.g. for air-termination rods

2 Produkte

Art.-Nr. 316163 KS 16 8.10 FL30 OV ZP STTZN

GTIN 4013364024502, Zolltarifnr. (EU): 85359000, Bruttogewicht: 195.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 316163.stp

      Sie müssen angemeldet sein um 316163.stp herunterzuladen.

      Login
    • 316163.igs

      Sie müssen angemeldet sein um 316163.igs herunterzuladen.

      Login
    • 316163.jt

      Sie müssen angemeldet sein um 316163.jt herunterzuladen.

      Login
    • 316163.dwg

      Sie müssen angemeldet sein um 316163.dwg herunterzuladen.

      Login
    • 316163m_D.dxf

      Sie müssen angemeldet sein um 316163m_D.dxf herunterzuladen.

      Login
Cross units for aboveground connections with intermediate plate, HDG steel
Cross units for aboveground connections
for connecting conductors with the air-termination rod
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 16 8.10 FL30 OV ZP STTZN
Part No.: 316163
or equivalent.

Zertifikate



Technische Daten

Material of clamp St/tZn
Clamping range Rd / Rd 16 / 8-10 mm
Clamping range Rd / Fl 16 / 30 mm
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Artikel 316163 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 316163 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 316167 KS 16 8.10 FL30 OV ZP CU

GTIN 4013364035386, Zolltarifnr. (EU): 85359000, Bruttogewicht: 213.40 g, VPE: 25.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 316163.stp

      Sie müssen angemeldet sein um 316163.stp herunterzuladen.

      Login
    • 316163.igs

      Sie müssen angemeldet sein um 316163.igs herunterzuladen.

      Login
    • 316163.jt

      Sie müssen angemeldet sein um 316163.jt herunterzuladen.

      Login
    • 316163.dwg

      Sie müssen angemeldet sein um 316163.dwg herunterzuladen.

      Login
    • 316163m_D.dxf

      Sie müssen angemeldet sein um 316163m_D.dxf herunterzuladen.

      Login
Cross units for aboveground connections with intermediate plate, Cu
Cross units for aboveground connections
for connecting conductors with the air-termination rod
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Clamping range (stranded / cable): 35-120 mm2
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 16 8.10 FL30 OV ZP CU
Part No.: 316167
or equivalent.

Zertifikate



Technische Daten

Material of clamp Cu
Clamping range Rd / Rd 16 / 8-10 mm
Clamping range Rd / Fl 16 / 30 mm
Clamping range (stranded / cable) 35-120 mm2
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Artikel 316167 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 316167 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
