Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bracket for air-termination rods D40 and DEHNcon-H, StSt, vertical mounting
Bracket for air-termination rods D40 and DEHNcon-H for attaching air-termination rods D40
or supporting tubes to the structure to be protected or to the wall
DEHNGEPRUEFT: no
Material of bracket: StSt
Fixing: [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube: 40-50 mm
Distance from wall: 46 mm

Brand: DEHN
Type: WB D40.50 SE WA46 V2A
Part No.: 105342
or equivalent.

Zertifikate

Technische Daten

Material of bracket	StSt
Fixing	[8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube	40-50 mm
Distance from wall	46 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

DEHNGEPRUEFT: no
Material of bracket: StSt
Fixing: [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube: 40-50 mm
Distance from wall: 110 mm

Brand: DEHN
Type: WB D40.50 SE WA110 V2A
Part No.: 105348
or equivalent.

Zertifikate

Technische Daten

Material of bracket	StSt
Fixing	[8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube	40-50 mm
Distance from wall	110 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

DEHNGEPRUEFT: no
Material of bracket: St/tZn / StSt
Clamping range for supporting tube: 40-50 mm
Distance from wall: 700-1300 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing: [4x] 12 x 26 mm

Brand: DEHN
Type: WB D40.50 V700.1300 STTZN V2A
Part No.: 105349
or equivalent.

Zertifikate

Technische Daten

Material of bracket	St/tZn / StSt
Clamping range for supporting tube	40-50 mm
Distance from wall	700-1300 mm
Dimensions of plate	120 x 120 x 4 mm
Fixing	[4x] 12 x 26 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bracket for air-termination rods D40 and DEHNcon-H with adjustment range
Support for air-termination rods D40 and DEHNcon-H
For fixing air-termination rods D40 or supporting tubes to the structure to be protected or the wall
Adjustable from 400-700 mm
DEHNGEPRUEFT: no
Material of bracket: St/tZn / StSt
Clamping range for supporting tube: 40-50 mm
Distance from wall: 400-700 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing: [4x] 12 x 26 mm

Brand: DEHN
Type: WB D40.50 V400.700 STTZN V2A
Part No.: 105343
or equivalent.

Zertifikate

Technische Daten

Material of bracket	St/tZn / StSt
Clamping range for supporting tube	40-50 mm
Distance from wall	400-700 mm
Dimensions of plate	120 x 120 x 4 mm
Fixing	[4x] 12 x 26 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

DEHNGEPRUEFT: no
Material of bracket: St/tZn / StSt
Clamping range for supporting tube: 40-50 mm
Distance from wall: 230-400 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing: [4x] 12 x 26 mm

Brand: DEHN
Type: WB D40.50 V230.400 STTZN V2A
Part No.: 105347
or equivalent.

Zertifikate

Technische Daten

Material of bracket	St/tZn / StSt
Clamping range for supporting tube	40-50 mm
Distance from wall	230-400 mm
Dimensions of plate	120 x 120 x 4 mm
Fixing	[4x] 12 x 26 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105340 WB D50 WA V2A

GTIN 4013364098794, Zolltarifnr. (EU): 85389099, Bruttogewicht: 617.80 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Wall mounting bracket, StSt
Wall mounting bracket for fixing supporting tubes
to the structure to be protected or the wall.
Wall mounting bracket for horizontal mounting
DEHNGEPRUEFT: no
Material: StSt
Clamping range for supporting tube: 50 mm
Distance from wall / corner: 80 mm
Dimensions of fixing: 320 mm
Fixing: [8x] Ø5.1 / [4x] 11 x 20 mm

Brand: DEHN
Type: WB D50 WA V2A
Part No.: 105340
or equivalent.

Technische Daten

Material	StSt
Clamping range for supporting tube	50 mm
Distance from wall / corner	80 mm
Dimensions of fixing	320 mm
Fixing	[8x] Ø5.1 / [4x] 11 x 20 mm

Artikel 105340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105362 BS D50 DS90 SB50.300 V2A

GTIN 4013364110496, Zolltarifnr. (EU): 85389099, Bruttogewicht: 466.90 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Fixing clamp with tensioning strap with long spacer, StSt
Fixing clamp with tensioning strap for fixing supporting tubes to structures
e.g. antenna masts
with additional spacer (95 mm)
for adjusting, e.g. sector antenna supports to the mast
DEHNGEPRUEFT: no
Material of clip: StSt
Clamping range for supporting tube: 50 mm
Clamping range for pipe Ø: 50-300 mm
Material of tensioning strap: StSt
Dimensions of strap: 25 x 0.3 mm
Length of spacer: 95 mm

Brand: DEHN
Type: BS D50 DS90 SB50.300 V2A
Part No.: 105362
or equivalent.

Technische Daten

Material of clip	StSt
Clamping range for supporting tube	50 mm
Clamping range for pipe Ø	50-300 mm
Material of tensioning strap	StSt
Dimensions of strap (w x d)	25 x 0.3 mm
Length of spacer	95 mm

Artikel 105362 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105362 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Railing clamp for air-termination rods D40 and DEHNcon-H, StSt
Railing clamp for fixing supporting tubes or air-termination rods D40
to structural elements, e.g. railing pipes
DEHNGEPRUEFT: yes
Material: StSt
Clamping range for pipe Ø: 48-60 mm (11/2-2'')
Clamping range for supporting tube: 40-50 mm

Brand: DEHN
Type: BS D40.50 D48.60 V2A
Part No.: 105354
or equivalent.

Zertifikate

Technische Daten

Material	StSt
Clamping range for pipe Ø	48-60 mm (1¹/₂-2'')
Clamping range for supporting tube	40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105361 BS D50 DS30 SB50.300 V2A

GTIN 4013364102033, Zolltarifnr. (EU): 85389099, Bruttogewicht: 385.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Fixing clamp with tensioning strap, StSt
Fixing clamp with tensioning strap for fixing supporting tubes to structural elements, e.g. antenna masts
With additional spacer (30 mm) for adjusting, e.g. sector antenna supports to the mast
DEHNGEPRUEFT: no
Material of clip: StSt
Clamping range for supporting tube: 50 mm
Clamping range for pipe Ø: 50-300 mm
Material of tensioning strap: StSt
Dimensions of strap: 25 x 0.3 mm
Length of spacer: 30 mm

Brand: DEHN
Type: BS D50 DS30 SB50.300 V2A
Part No.: 105361
or equivalent.

Technische Daten

Material of clip	StSt
Clamping range for supporting tube	50 mm
Clamping range for pipe Ø	50-300 mm
Material of tensioning strap	StSt
Dimensions of strap (w x d)	25 x 0.3 mm
Length of spacer	30 mm

Artikel 105361 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105361 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105356 BS D40.50 4K20.50 V2A

GTIN 4013364098749, Zolltarifnr. (EU): 85389099, Bruttogewicht: 582.20 g, VPE: 5.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Railing clamp for square hollow profiles, StSt
Railing clamp for fixing supporting tubes to structural elements
For square hollow profiles
DEHNGEPRUEFT: no
Material: StSt
Clamping range for square profile: 20 x 20 to 50 x 50 mm
Clamping range for supporting tube: 40-50 mm

Brand: DEHN
Type: BS D40.50 4K20.50 V2A
Part No.: 105356
or equivalent.

Technische Daten

Material	StSt
Clamping range for square profile	20 x 20 to 50 x 50 mm
Clamping range for supporting tube	40-50 mm

Artikel 105356 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105356 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105376 BS D40.50 4K60.120 V2A

GTIN 4013364115545, Zolltarifnr. (EU): 85389099, Bruttogewicht: 684.40 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Railing clamp for square hollow profiles, StSt
Railing clamp for fixing supporting tubes to structural elements
For square hollow profiles
DEHNGEPRUEFT: no
Material: StSt
Clamping range for square profile: 60 x 120 mm
Clamping range for supporting tube: 40-50 mm

Brand: DEHN
Type: BS D40.50 4K60.120 V2A
Part No.: 105376
or equivalent.

Technische Daten

Material	StSt
Clamping range for square profile	60 x 120 mm
Clamping range for supporting tube	40-50 mm

Artikel 105376 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105376 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105360 BS D50 SB50.300 V2A

GTIN 4013364099777, Zolltarifnr. (EU): 85389099, Bruttogewicht: 357.50 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

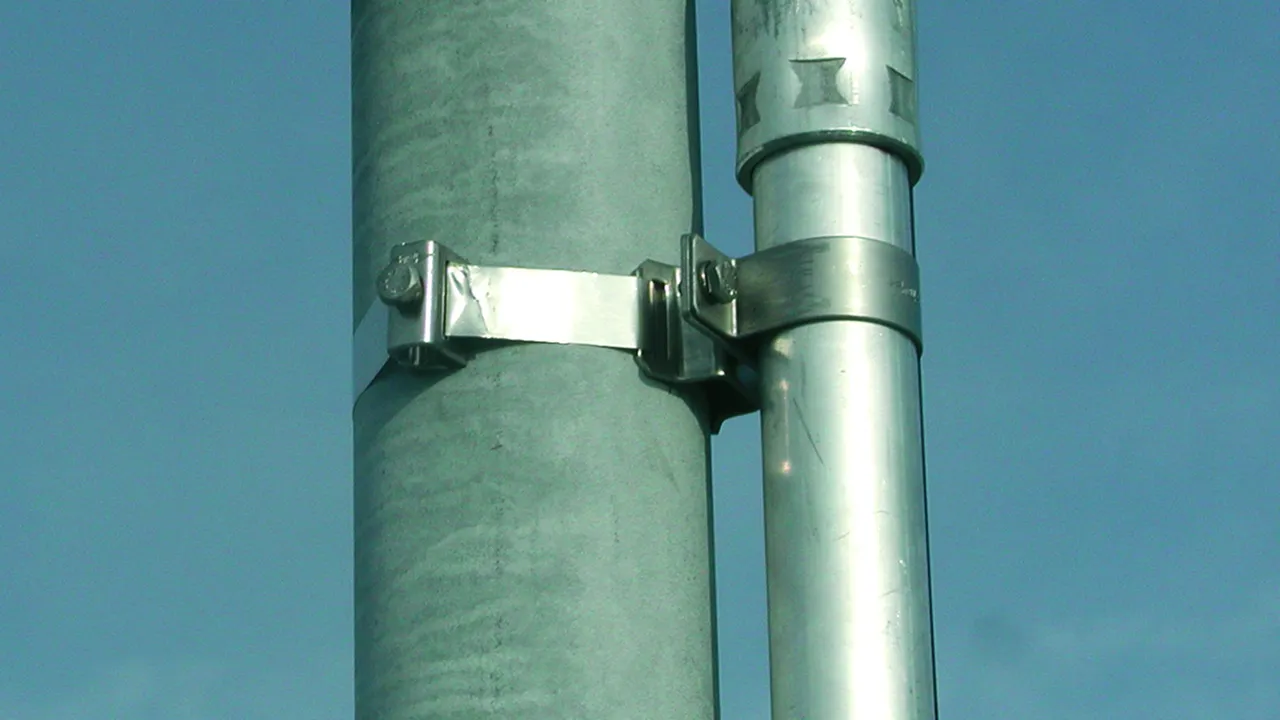

Fixing clamp with tensioning strap, StSt
Fixing clamp with tensioning strap for
fixing the supporting tubes to structural parts,
e.g. antenna masts
DEHNGEPRUEFT: no
Material of clip: StSt
Clamping range for supporting tube: 50 mm
Clamping range for pipe Ø: 50-300 mm
Material of tensioning strap: StSt
Dimensions of strap: 25 x 0.3 mm

Brand: DEHN
Type: BS D50 SB50.300 V2A
Part No.: 105360
or equivalent.

Technische Daten

Material of clip	StSt
Clamping range for supporting tube	50 mm
Clamping range for pipe Ø	50-300 mm
Material of tensioning strap	StSt
Dimensions of strap (w x d)	25 x 0.3 mm

Artikel 105360 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105360 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105341 EB D50 WA V2A

GTIN 4013364098800, Zolltarifnr. (EU): 85389099, Bruttogewicht: 606.60 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Mounting bracket, StSt
Mounting bracket for fixing supporting tubes (D50 mm)
to the structure to be protected.
Version for corners.
DEHNGEPRUEFT: no
Material: StSt
Clamping range for supporting tube: 50 mm
Distance from wall / corner: 80 mm
Dimensions of fixing: 152 mm
Fixing: [8x] Ø5.1 / [4x] 11 x 20 mm

Brand: DEHN
Type: EB D50 WA V2A
Part No.: 105341
or equivalent.

Technische Daten

Material	StSt
Clamping range for supporting tube	50 mm
Distance from wall / corner	80 mm
Dimensions of fixing	152 mm
Fixing	[8x] Ø5.1 / [4x] 11 x 20 mm

Artikel 105341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bracket for air-termination rods D40 and DEHNcon-H, adjustable
Bracket for air-termination rods D40 and DEHNcon-H
for fixing air-termination rods D40 or supporting tubes
to structures or walls
adjustable from 150-200 mm
Material of bracket: StSt
Clamping range Rd: 8-10 mm
Clamping range for supporting tube: 40-50 mm
Distance from wall: 150-200 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing : [4x] 12 x 26 mm
Standard: EN 62561-1

Brand: DEHN
Type: WB D40.50 V150.200 V2A
Part No.: 105344
or equivalent.

Zertifikate

Technische Daten

Material of bracket	StSt
Clamping range Rd	8-10 mm
Clamping range for supporting tube	40-50 mm
Distance from wall	150-200 mm
Dimensions of plate	120 x 120 x 4 mm
Fixing	[4x] 12 x 26 mm
Standard	EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105355 BS D40.50 D70.90 V2A

GTIN 4013364098732, Zolltarifnr. (EU): 85389099, Bruttogewicht: 713.20 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Railing clamp for pipes, StSt
Railing clamp for fixing supporting tubes or air-termination rods D40
to structural elements, e.g. railing pipes
DEHNGEPRUEFT: no
Material: StSt
Clamping range for pipe Ø: 70-90 mm (2 1/4-3'')
Clamping range for supporting tube: 40-50 mm

Brand: DEHN
Type: BS D40.50 D70.90 V2A
Part No.: 105355
or equivalent.

Zertifikate

Technische Daten

Material	StSt
Clamping range for pipe Ø	70-90 mm (2 ¹/₄-3'')
Clamping range for supporting tube	40-50 mm

Artikel 105355 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105355 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fixing Elements for Supporting Tubes

Wall mounting bracket for vertical mounting

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

Sie müssen angemeldet sein um 105342.stp herunterzuladen.

Sie müssen angemeldet sein um 105342.igs herunterzuladen.

Sie müssen angemeldet sein um 105342.jt herunterzuladen.

Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

Sie müssen angemeldet sein um 105348.stp herunterzuladen.

Sie müssen angemeldet sein um 105348.igs herunterzuladen.

Sie müssen angemeldet sein um 105348.jt herunterzuladen.

Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Wall mounting bracket, adjustable from 230-1300 mm

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

Sie müssen angemeldet sein um 105349.stp herunterzuladen.

Sie müssen angemeldet sein um 105349.igs herunterzuladen.

Sie müssen angemeldet sein um 105349.jt herunterzuladen.

Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

Sie müssen angemeldet sein um 105343.stp herunterzuladen.

Sie müssen angemeldet sein um 105343.igs herunterzuladen.

Sie müssen angemeldet sein um 105343.jt herunterzuladen.

Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

Sie müssen angemeldet sein um 105347.stp herunterzuladen.

Sie müssen angemeldet sein um 105347.igs herunterzuladen.

Sie müssen angemeldet sein um 105347.jt herunterzuladen.

Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Wall mounting bracket for horizontal mounting, flat

Art.-Nr. 105340 WB D50 WA V2A

Sie müssen angemeldet sein um 105340.stp herunterzuladen.

Sie müssen angemeldet sein um 105340.igs herunterzuladen.

Sie müssen angemeldet sein um 105340.jt herunterzuladen.

Sie müssen angemeldet sein um 105340.dwg herunterzuladen.

Sie müssen angemeldet sein um 105340m_D.dxf herunterzuladen.

Artikel 105340 wurde zum Merkzettel hinzugefügt.

Artikel 105340 wurde zum Warenkorb hinzugefügt.

Fixing clamp with tensioning strap

Art.-Nr. 105362 BS D50 DS90 SB50.300 V2A

Sie müssen angemeldet sein um 105362.stp herunterzuladen.

Sie müssen angemeldet sein um 105362.igs herunterzuladen.

Sie müssen angemeldet sein um 105362.jt herunterzuladen.

Sie müssen angemeldet sein um 105362.dwg herunterzuladen.

Sie müssen angemeldet sein um 105362m_D.dxf herunterzuladen.

Artikel 105362 wurde zum Merkzettel hinzugefügt.

Artikel 105362 wurde zum Warenkorb hinzugefügt.

Railing clamp

Art.-Nr. 105354 BS D40.50 D48.60 V2A

Sie müssen angemeldet sein um 105354.stp herunterzuladen.

Sie müssen angemeldet sein um 105354.igs herunterzuladen.

Sie müssen angemeldet sein um 105354.jt herunterzuladen.

Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Fixing clamp with tensioning strap

Art.-Nr. 105361 BS D50 DS30 SB50.300 V2A

Sie müssen angemeldet sein um 105361.stp herunterzuladen.

Sie müssen angemeldet sein um 105361.igs herunterzuladen.

Sie müssen angemeldet sein um 105361.jt herunterzuladen.

Sie müssen angemeldet sein um 105361.dwg herunterzuladen.

Sie müssen angemeldet sein um 105361m_D.dxf herunterzuladen.

Artikel 105361 wurde zum Merkzettel hinzugefügt.

Artikel 105361 wurde zum Warenkorb hinzugefügt.

Railing clamp

Art.-Nr. 105356 BS D40.50 4K20.50 V2A

Sie müssen angemeldet sein um 105356.stp herunterzuladen.
