DEHNguard modular E (Y)PV SCI 1500

  • Prewired modular complete unit for use in photovoltaic systems up to 1500 V consisting of a base part and plug-in protection modules
  • Combined disconnection and short-circuiting device with safe electrical isolation in the protection module (patented SCI principle)
  • New design for safe use in PV systems up to 1500 V
  • Tested to EN 50539-11
  • Suitable for use in all PV systems in accordance with IEC 60364-7-712

Details

Three-step d.c. switching device (patented SCI principle)
lorem ipsum

DEHNguard ME YPV SCI 1500 (FM)

Modular multipole surge arrester with three-step d.c. switching device for PV systems.

2 Produkte

Art.-Nr. 952520 DG ME YPV SCI 1500

GTIN 4013364149069, Zolltarifnr. (EU): 85354000, Bruttogewicht: 535.70 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 952520.stp

      Sie müssen angemeldet sein um 952520.stp herunterzuladen.

      Login
    • 952520.igs

      Sie müssen angemeldet sein um 952520.igs herunterzuladen.

      Login
    • 952520.jt

      Sie müssen angemeldet sein um 952520.jt herunterzuladen.

      Login
    • 952520.dwg

      Sie müssen angemeldet sein um 952520.dwg herunterzuladen.

      Login
    • 952520m_E.dxf

      Sie müssen angemeldet sein um 952520m_E.dxf herunterzuladen.

      Login
    • DEHN.952520.wspak

      Sie müssen angemeldet sein um DEHN.952520.wspak herunterzuladen.

      Login
    • DEHN.952520.edz

      Sie müssen angemeldet sein um DEHN.952520.edz herunterzuladen.

      Login
DEHNguard ME YPV SCI 1500 surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1500 V d.c.
with three-step d.c. switching device, width: 4.5 modules
Fault indication
Type 2 SPD according to EN 50539-11
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1500 V d.c.
Total discharge current: 25 kA
Voltage protection level: <= 6 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG ME YPV SCI 1500
Part No.: 952520
or equivalent.

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 type 2 / class II
Max. PV voltage (UCPV ) 1500 V
Short-circuit current rating (ISCPV ) 10 kA
Total discharge current (8/20 µs) (Itotal ) 25 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
Voltage protection level (UP ) ≤ 6 kV
Approvals KEMA, UL

Artikel 952520 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952520 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952525 DG ME YPV SCI1500 FM

GTIN 4013364149076, Zolltarifnr. (EU): 85354000, Bruttogewicht: 556.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 952525.stp

      Sie müssen angemeldet sein um 952525.stp herunterzuladen.

      Login
    • 952525.igs

      Sie müssen angemeldet sein um 952525.igs herunterzuladen.

      Login
    • 952525.jt

      Sie müssen angemeldet sein um 952525.jt herunterzuladen.

      Login
    • 952525.dwg

      Sie müssen angemeldet sein um 952525.dwg herunterzuladen.

      Login
    • 952525m_E.dxf

      Sie müssen angemeldet sein um 952525m_E.dxf herunterzuladen.

      Login
    • DEHN.952525.wspak

      Sie müssen angemeldet sein um DEHN.952525.wspak herunterzuladen.

      Login
    • DEHN.952525.edz

      Sie müssen angemeldet sein um DEHN.952525.edz herunterzuladen.

      Login

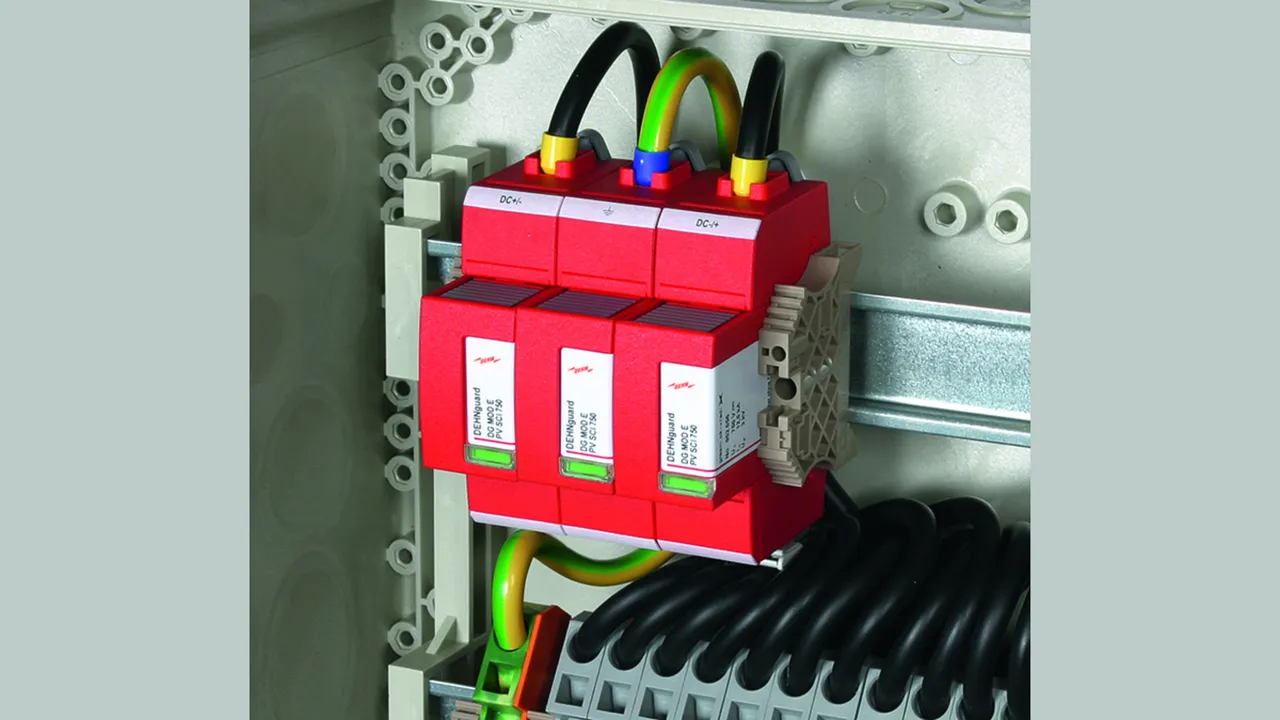

DEHNguard ME YPV SCI 1500 FM surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1500 V d.c.
with three-step d.c. switching device, width: 4.5 modules
with remote signalling contact
Fault indication
Type 2 SPD according to EN 50539-11
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1500 V d.c.
Total discharge current: 25 kA
Voltage protection level: <= 6 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG ME YPV SCI1500 FM
Part No.: 952525
or equivalent.

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD according to EN 61643-11 / IEC 61643-11 type 2 / class II
Max. PV voltage (UCPV ) 1500 V
Short-circuit current rating (ISCPV ) 10 kA
Total discharge current (8/20 µs) (Itotal ) 25 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
Voltage protection level (UP ) ≤ 6 kV
Approvals KEMA, UL
Type of remote signalling contact changeover contact
