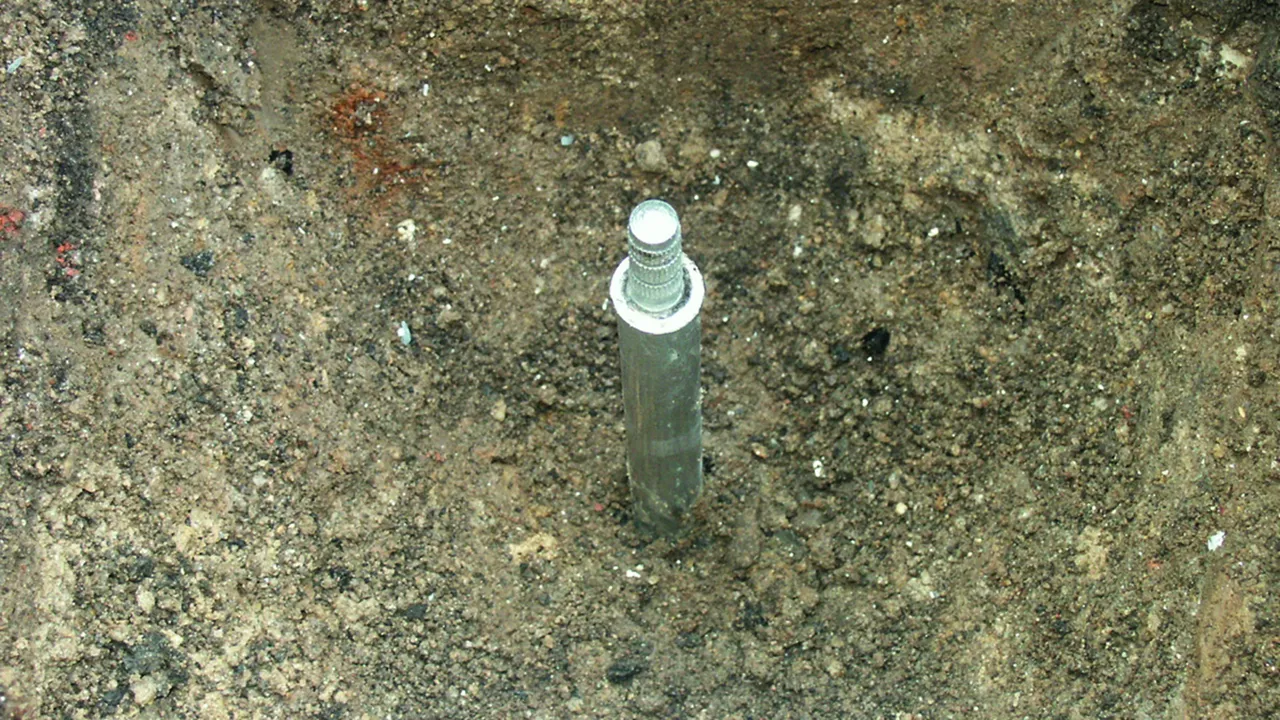

Earth Rods

For setting up earthing systems for down conductors or transformer stations.Features:

No thickening of the cross-section at the coupling joint
Self-locking coupling
Corrosion resistance
Easier storage and transport
Universal use according to local soil conditions
Constant resistance values
Easily driven in with a vibration hammer

Details

Hammer inserts for earth rods and tubular earth electrodes

lorem ipsum — Hammer inserts for earth rods and tubular earth electrodes

Type Z

With triple knurled pin.

4 Produkte

Art.-Nr. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.50 kg, VPE: 6.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 Z STTZN
Part No.: 620101
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Artikel 620101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.70 kg, VPE: 6.00 pc(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Earth rod Type Z St/tZn rod length 1500mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin
(especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 Z STTZN
Part No.: 620151
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Artikel 620151 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620151 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.72 kg, VPE: 6.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1000 Z STTZN
Part No.: 625101
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Artikel 625101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.72 kg, VPE: 6.00 pc(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Earth rod of type Z, St/tZn, rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1500 Z STTZN
Part No.: 625151
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Artikel 625151 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625151 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type AZ

With offset knurled pin.

2 Produkte

Art.-Nr. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.43 kg, VPE: 6.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Earth rod of type AZ, StSt (V4A), rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 AZ V4A
Part No.: 620903
or equivalent.

Zertifikate

Technische Daten

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Component protection	German Patent No. P 32 22 201.7
Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Artikel 620903 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620903 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.67 kg, VPE: 6.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Earth rod of type AZ, StSt (V4A), rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 AZ V4A
Part No.: 620902
or equivalent.

Zertifikate

Technische Daten

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Component protection	German Patent No. P 32 22 201.7
Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Artikel 620902 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620902 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Earth Rods

Details

Type Z

Art.-Nr. 620101 TE 20 1000 Z STTZN

Artikel 620101 wurde zum Merkzettel hinzugefügt.

Artikel 620101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620151 TE 20 1500 Z STTZN

Artikel 620151 wurde zum Merkzettel hinzugefügt.

Artikel 620151 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625101 TE 25 1000 Z STTZN

Artikel 625101 wurde zum Merkzettel hinzugefügt.

Artikel 625101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625151 TE 25 1500 Z STTZN

Artikel 625151 wurde zum Merkzettel hinzugefügt.

Artikel 625151 wurde zum Warenkorb hinzugefügt.

Type AZ

Art.-Nr. 620903 TE 20 1000 AZ V4A

Artikel 620903 wurde zum Merkzettel hinzugefügt.

Artikel 620903 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620902 TE 20 1500 AZ V4A

Artikel 620902 wurde zum Merkzettel hinzugefügt.

Artikel 620902 wurde zum Warenkorb hinzugefügt.

Earth Rods

Details

Type Z

Art.-Nr. 620101 TE 20 1000 Z STTZN

Sie müssen angemeldet sein um 620101.stp herunterzuladen.

Sie müssen angemeldet sein um 620101.igs herunterzuladen.

Sie müssen angemeldet sein um 620101.jt herunterzuladen.

Sie müssen angemeldet sein um 620101.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 620101 wurde zum Merkzettel hinzugefügt.

Artikel 620101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620151 TE 20 1500 Z STTZN

Sie müssen angemeldet sein um 620151.stp herunterzuladen.

Sie müssen angemeldet sein um 620151.igs herunterzuladen.

Sie müssen angemeldet sein um 620151.jt herunterzuladen.

Sie müssen angemeldet sein um 620151.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 620151 wurde zum Merkzettel hinzugefügt.

Artikel 620151 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625101 TE 25 1000 Z STTZN

Sie müssen angemeldet sein um 625101.stp herunterzuladen.

Sie müssen angemeldet sein um 625101.igs herunterzuladen.

Sie müssen angemeldet sein um 625101.jt herunterzuladen.

Sie müssen angemeldet sein um 625101.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 625101 wurde zum Merkzettel hinzugefügt.

Artikel 625101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625151 TE 25 1500 Z STTZN

Sie müssen angemeldet sein um 625151.stp herunterzuladen.

Sie müssen angemeldet sein um 625151.igs herunterzuladen.

Sie müssen angemeldet sein um 625151.jt herunterzuladen.

Sie müssen angemeldet sein um 625151.dwg herunterzuladen.

Sie müssen angemeldet sein um 620101m_D.dxf herunterzuladen.

Artikel 625151 wurde zum Merkzettel hinzugefügt.

Artikel 625151 wurde zum Warenkorb hinzugefügt.

Type AZ

Art.-Nr. 620903 TE 20 1000 AZ V4A

Sie müssen angemeldet sein um 620903.stp herunterzuladen.

Sie müssen angemeldet sein um 620903.igs herunterzuladen.

Sie müssen angemeldet sein um 620903.jt herunterzuladen.

Sie müssen angemeldet sein um 620903.dwg herunterzuladen.

Sie müssen angemeldet sein um 620903m_D.dxf herunterzuladen.

Artikel 620903 wurde zum Merkzettel hinzugefügt.

Artikel 620903 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620902 TE 20 1500 AZ V4A

Sie müssen angemeldet sein um 620902.stp herunterzuladen.

Sie müssen angemeldet sein um 620902.igs herunterzuladen.

Sie müssen angemeldet sein um 620902.jt herunterzuladen.

Sie müssen angemeldet sein um 620902.dwg herunterzuladen.

Sie müssen angemeldet sein um 620902m_D.dxf herunterzuladen.

Artikel 620902 wurde zum Merkzettel hinzugefügt.

Artikel 620902 wurde zum Warenkorb hinzugefügt.
