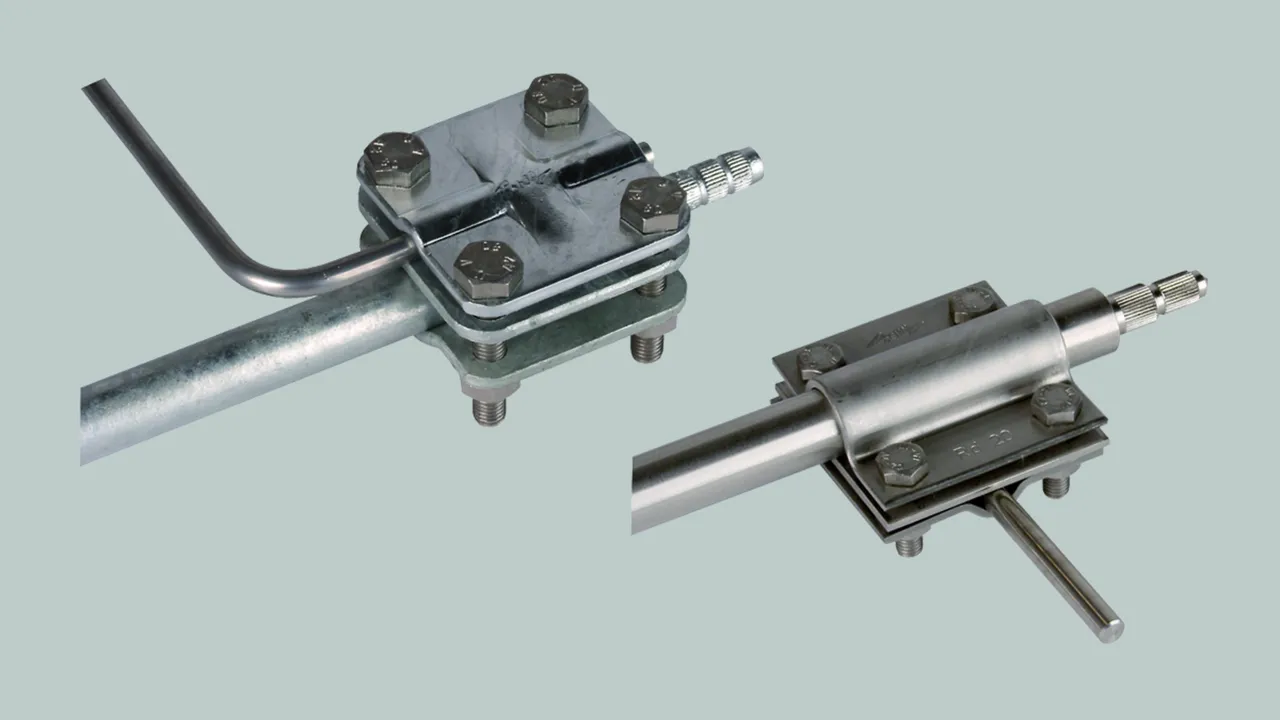

Connection Clamps

For cross and parallel connection of round conductors, flat strips or cables to earth rods.

For earth rods Ø20-30 mm

1 Produkt

Art.-Nr. 610010 AK TE 20.30 8.12 FL40 STTZN

GTIN 4013364022010, Zolltarifnr. (EU): 85359000, Bruttogewicht: 786.00 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 610010.stp

      Sie müssen angemeldet sein um 610010.stp herunterzuladen.

      Login
    • 610010.igs

      Sie müssen angemeldet sein um 610010.igs herunterzuladen.

      Login
    • 610010.jt

      Sie müssen angemeldet sein um 610010.jt herunterzuladen.

      Login
    • 610010.dwg

      Sie müssen angemeldet sein um 610010.dwg herunterzuladen.

      Login
    • 610010m_D.dxf

      Sie müssen angemeldet sein um 610010m_D.dxf herunterzuladen.

      Login
Connecting clamp for earth rods D 20-30 mm, St/tZn
Connection clamp for cross and parallel
connection of round conductors, flat strips, or
cables to earth rods
Material: St/tZn
Clamping range Rd / Fl: 8-12.5 / -40 mm
Clamping range (stranded / cable): 50-95 mm2
Short-circuit current (AC 50 Hz / DC): 18 kA
Standard: EN 62561-1

Brand: DEHN
Type: AK TE 20.30 8.12 FL40 STTZN
Part No.: 610010
or equivalent.

Zertifikate



Technische Daten

Material St/tZn
Clamping range Rd / Fl 8-12.5 / -40 mm
Clamping range (stranded / cable) 50-95 mm2
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 18 kA
Standard EN 62561-1
*) For exact assignment see test certificate.

Artikel 610010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 610010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

For earth rods Ø20-25 mm

Connection clamp for equipotential bonding connection of pipes (e.g. antenna poles) to earth rods via a solid /stranded conductor.

1 Produkt

Art.-Nr. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN 4013364380660, Zolltarifnr. (EU): 85359000, Bruttogewicht: 147.00 g, VPE: 25.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 540121.stp

      Sie müssen angemeldet sein um 540121.stp herunterzuladen.

      Login
    • 540121.igs

      Sie müssen angemeldet sein um 540121.igs herunterzuladen.

      Login
    • 540121.jt

      Sie müssen angemeldet sein um 540121.jt herunterzuladen.

      Login
    • 540121.dwg

      Sie müssen angemeldet sein um 540121.dwg herunterzuladen.

      Login
    • 540121m_D.dxf

      Sie müssen angemeldet sein um 540121m_D.dxf herunterzuladen.

      Login
Connection clamp for earth rods D 20-25mm StSt (V4A)
Connection clamps for cross and parallel connection
of round conductors or cables to earth rods
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Clamping range Rd: 8-10 mm
Connection (solid /stranded): 4-50 mm2
Standard: EN 62561-1

Brand: DEHN
Type: AK 8.10 AQ4 50 TE20 25 V4A
Part No.: 540121
or equivalent.

Zertifikate



Technische Daten

Material StSt (V4A)
Material No. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Clamping range Rd 8-10 mm
Connection (solid /stranded) 4-50 mm2
Standard EN 62561-1
*) For exact assignment see test certificate.

Artikel 540121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

For earth rods Ø20 mm

1 Produkt

Art.-Nr. 610020 AK TE 20 7.10 FL40 V4A

GTIN 4013364054110, Zolltarifnr. (EU): 85359000, Bruttogewicht: 446.00 g, VPE: 25.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 610020.stp

      Sie müssen angemeldet sein um 610020.stp herunterzuladen.

      Login
    • 610020.igs

      Sie müssen angemeldet sein um 610020.igs herunterzuladen.

      Login
    • 610020.jt

      Sie müssen angemeldet sein um 610020.jt herunterzuladen.

      Login
    • 610020.dwg

      Sie müssen angemeldet sein um 610020.dwg herunterzuladen.

      Login
    • 610020m_D.dxf

      Sie müssen angemeldet sein um 610020m_D.dxf herunterzuladen.

      Login
Connection clamp for earth rods D 20 mm, StSt (V4A)
Connection clamp for cross and parallel connection
of round conductors, flat strips or cables to earth rods
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 25-120 mm2
Short-circuit current (AC 50 Hz / DC): 8 kA
Standard: EN 62561-1

Brand: DEHN
Type: AK TE 20 7.10 FL40 V4A
Part No.: 610020
or equivalent.

Zertifikate



Technische Daten

Material StSt (V4A)
Material No. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Clamping range Rd / Fl 7-10 / -40 mm
Clamping range (stranded / cable) 25-120 mm2
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8 kA
Standard EN 62561-1
*) For exact assignment see test certificate.
