Art.-Nr. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN 4013364026582, Zolltarifnr. (EU): 85359000, Bruttogewicht: 375.20 g, VPE: 20.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

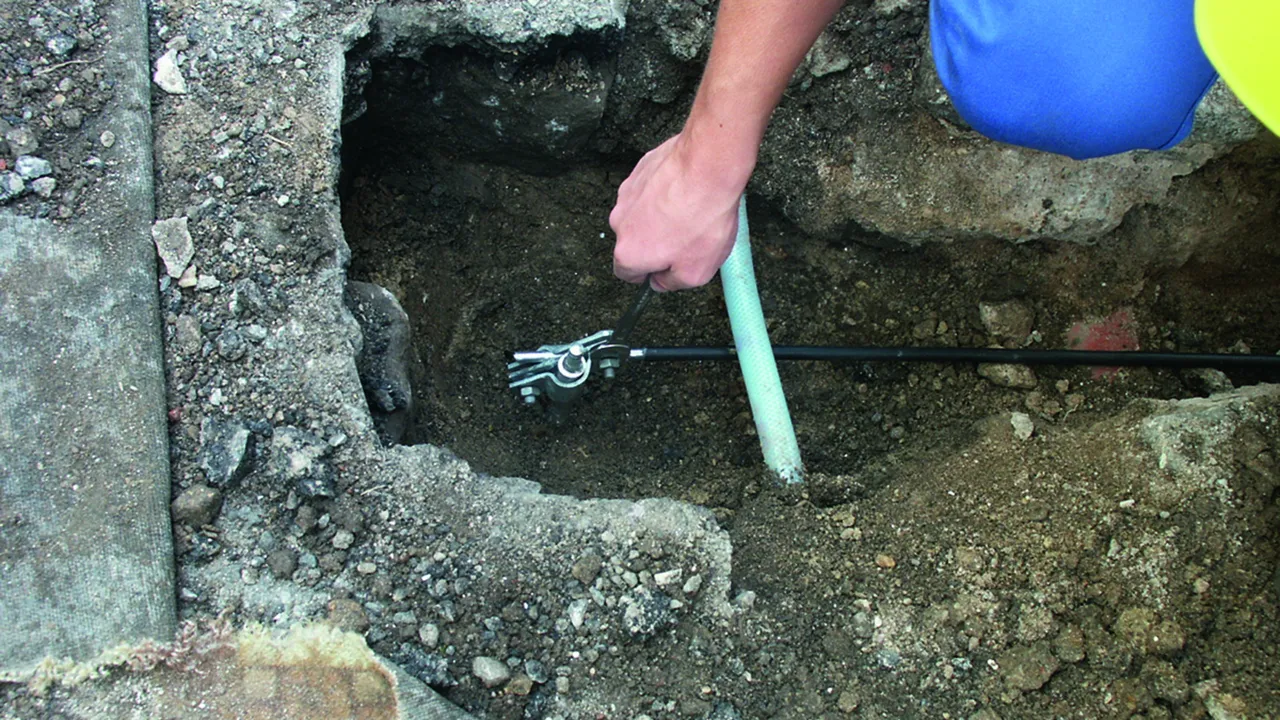

Connection bracket, diagonal, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 STTZN
Part No.: 620015
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Rd / Fl	7-10 / -40 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	21.0 kA
*⁾ For exact assignment, see test certificate.

Artikel 620015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620017 AS S TE 20 7.10 FL40 CU

GTIN 4013364026612, Zolltarifnr. (EU): 85359000, Bruttogewicht: 425.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, diagonal, Cu
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: Cu
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 CU
Part No.: 620017
or equivalent.

Zertifikate

Technische Daten

Material	Cu
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	29.0 kA
*⁾ For exact assignment, see test certificate.

Material	Cu
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	29.0 kA
*⁾ For exact assignment, see test certificate.

Artikel 620017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620915 AS S TE 20 7.10 FL40 V4A

GTIN 4013364026629, Zolltarifnr. (EU): 85359000, Bruttogewicht: 303.00 g, VPE: 20.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, diagonal, StSt (V4A)
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: StSt (V4A)
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø20 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 V4A
Part No.: 620915
or equivalent.

Zertifikate

Technische Daten

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Artikel 620915 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620915 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN 4013364026599, Zolltarifnr. (EU): 85359000, Bruttogewicht: 388.00 g, VPE: 20.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, diagonal, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 25 7.10 FL40 STTZN
Part No.: 625015
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Rd / Fl	7-10 / -40 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	18 kA
*⁾ For exact assignment, see test certificate.

Artikel 625015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 649015 AS S TE 25 7.10 FL40 V4A

GTIN 4013364119376, Zolltarifnr. (EU): 85359000, Bruttogewicht: 305.00 g, VPE: 20.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, diagonal, StSt (V4A)
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: StSt (V4A)
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø25 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 25 7.10 FL40 V4A
Part No.: 649015
or equivalent.

Zertifikate

Technische Daten

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø25 mm
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8 kA
*⁾ For exact assignment, see test certificate.

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø25 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8 kA
*⁾ For exact assignment, see test certificate.

Artikel 649015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 649015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN 4013364106864, Zolltarifnr. (EU): 85359000, Bruttogewicht: 395.20 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, diagonal, especially for tubular earth electrodes, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø27 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S RE 27 7.10 FL40 STTZN
Part No.: 640015
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Rd / Fl	7-10 / -40 mm
Type for earth rods	Ø27 mm
Standard	EN 62561-1

Artikel 640015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 640015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620011 AS TE 20 KSV 7.10 STTZN

GTIN 4013364026636, Zolltarifnr. (EU): 85359000, Bruttogewicht: 320.00 g, VPE: 20.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, one-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 KSV 7.10 STTZN
Part No.: 620011
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 620011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625011 AS TE 25 KSV 7.10 STTZN

GTIN 4013364026643, Zolltarifnr. (EU): 85359000, Bruttogewicht: 345.00 g, VPE: 20.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, one-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 KSV 7.10 STTZN
Part No.: 625011
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 625011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN 4013364026698, Zolltarifnr. (EU): 85359000, Bruttogewicht: 428.00 g, VPE: 10.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, two-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 2XKSV 7.10 STTZN
Part No.: 620012
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 620012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN 4013364026704, Zolltarifnr. (EU): 85359000, Bruttogewicht: 434.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, two-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 2XKSV 7.10 STTZN
Part No.: 625012
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Artikel 625012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 620021 AS TE 20 ASSM10 STTZN

GTIN 4013364026667, Zolltarifnr. (EU): 85359000, Bruttogewicht: 294.00 g, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, one-sided connection with M10 screw, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Fl: -40 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 ASSM10 STTZN
Part No.: 620021
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø20 mm
Screw	di M10 x 25 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Artikel 620021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625021 AS TE 25 ASSM10 STTZN

GTIN 4013364026674, Zolltarifnr. (EU): 85359000, Bruttogewicht: 315.00 g, VPE: 20.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connection bracket, one-sided connection with M10 screw, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Fl: -40 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 ASSM10 STTZN
Part No.: 625021
or equivalent.

Zertifikate

Technische Daten

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø25 mm
Screw	di M10 x 25 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Artikel 625021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Connection Brackets

Diagonal design

Art.-Nr. 620015 AS S TE 20 7.10 FL40 STTZN

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620015 wurde zum Merkzettel hinzugefügt.

Artikel 620015 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620017 AS S TE 20 7.10 FL40 CU

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620017 wurde zum Merkzettel hinzugefügt.

Artikel 620017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620915 AS S TE 20 7.10 FL40 V4A

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620915 wurde zum Merkzettel hinzugefügt.

Artikel 620915 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625015 AS S TE 25 7.10 FL40 STTZN

Sie müssen angemeldet sein um 625015.stp herunterzuladen.

Sie müssen angemeldet sein um 625015.igs herunterzuladen.

Sie müssen angemeldet sein um 625015.jt herunterzuladen.

Sie müssen angemeldet sein um 625015.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 625015 wurde zum Merkzettel hinzugefügt.

Artikel 625015 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 649015 AS S TE 25 7.10 FL40 V4A

Sie müssen angemeldet sein um 625015.stp herunterzuladen.

Sie müssen angemeldet sein um 625015.igs herunterzuladen.

Sie müssen angemeldet sein um 625015.jt herunterzuladen.

Sie müssen angemeldet sein um 625015.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 649015 wurde zum Merkzettel hinzugefügt.

Artikel 649015 wurde zum Warenkorb hinzugefügt.

Diagonal design – especially for tubular earth rods St/tZn

Art.-Nr. 640015 AS S RE 27 7.10 FL40 STTZN

Sie müssen angemeldet sein um 640015.stp herunterzuladen.

Sie müssen angemeldet sein um 640015.igs herunterzuladen.

Sie müssen angemeldet sein um 640015.jt herunterzuladen.

Sie müssen angemeldet sein um 640015.dwg herunterzuladen.

Sie müssen angemeldet sein um 640015m_D.dxf herunterzuladen.

Artikel 640015 wurde zum Merkzettel hinzugefügt.

Artikel 640015 wurde zum Warenkorb hinzugefügt.

One-sided connection with KS connector

Art.-Nr. 620011 AS TE 20 KSV 7.10 STTZN

Sie müssen angemeldet sein um 620011.stp herunterzuladen.

Sie müssen angemeldet sein um 620011.igs herunterzuladen.

Sie müssen angemeldet sein um 620011.jt herunterzuladen.

Sie müssen angemeldet sein um 620011.dwg herunterzuladen.

Sie müssen angemeldet sein um 620011m_D.dxf herunterzuladen.

Artikel 620011 wurde zum Merkzettel hinzugefügt.

Artikel 620011 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625011 AS TE 25 KSV 7.10 STTZN

Sie müssen angemeldet sein um 625011.stp herunterzuladen.

Sie müssen angemeldet sein um 625011.igs herunterzuladen.

Sie müssen angemeldet sein um 625011.jt herunterzuladen.

Sie müssen angemeldet sein um 625011.dwg herunterzuladen.

Sie müssen angemeldet sein um 620011m_D.dxf herunterzuladen.

Artikel 625011 wurde zum Merkzettel hinzugefügt.

Artikel 625011 wurde zum Warenkorb hinzugefügt.

Double-sided connection with KS connectors (St/tZn)

Art.-Nr. 620012 AS TE 20 2XKSV 7.10 STTZN

Sie müssen angemeldet sein um 620012.stp herunterzuladen.

Sie müssen angemeldet sein um 620012.igs herunterzuladen.

Sie müssen angemeldet sein um 620012.jt herunterzuladen.

Sie müssen angemeldet sein um 620012.dwg herunterzuladen.

Sie müssen angemeldet sein um 620012m_D.dxf herunterzuladen.

Artikel 620012 wurde zum Merkzettel hinzugefügt.

Artikel 620012 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625012 AS TE 25 2XKSV 7.10 STTZN

Sie müssen angemeldet sein um 625012.stp herunterzuladen.

Sie müssen angemeldet sein um 625012.igs herunterzuladen.
