Connecting components 200 kA (10/350 μs)

For use in class of LPS I and II (LPL I, II).
Clamps are tested with a 200 kA (10/350 µs) lightning impulse current, based on EN 62561-1.

UNI disconnecting clamp for two round conductors

1 Produkt

Art.-Nr. 459200 UTK 200 2X10 FL30 ZP V2A

GTIN 4013364155527, Zolltarifnr. (EU): 85359000, Bruttogewicht: 132.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 459200.stp

      Sie müssen angemeldet sein um 459200.stp herunterzuladen.

      Login
    • 459200.igs

      Sie müssen angemeldet sein um 459200.igs herunterzuladen.

      Login
    • 459200.jt

      Sie müssen angemeldet sein um 459200.jt herunterzuladen.

      Login
    • 459200.dwg

      Sie müssen angemeldet sein um 459200.dwg herunterzuladen.

      Login
    • 459200m_D.dxf

      Sie müssen angemeldet sein um 459200m_D.dxf herunterzuladen.

      Login
UNI disconnecting clamp (200 kA) for two round conductors, StSt
UNI disconnecting clamp for connecting an air-termination rod or
earth entry to a round conductor, with intermediate plate for Rd and Fl,
lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 10 / 10 mm
Clamping range Rd / Fl: 10 / 30 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: UTK 200 2X10 FL30 ZP V2A
Part No.: 459200
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Rd / Rd 10 / 10 mm
Clamping range Rd / Fl 10 / 30 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Artikel 459200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

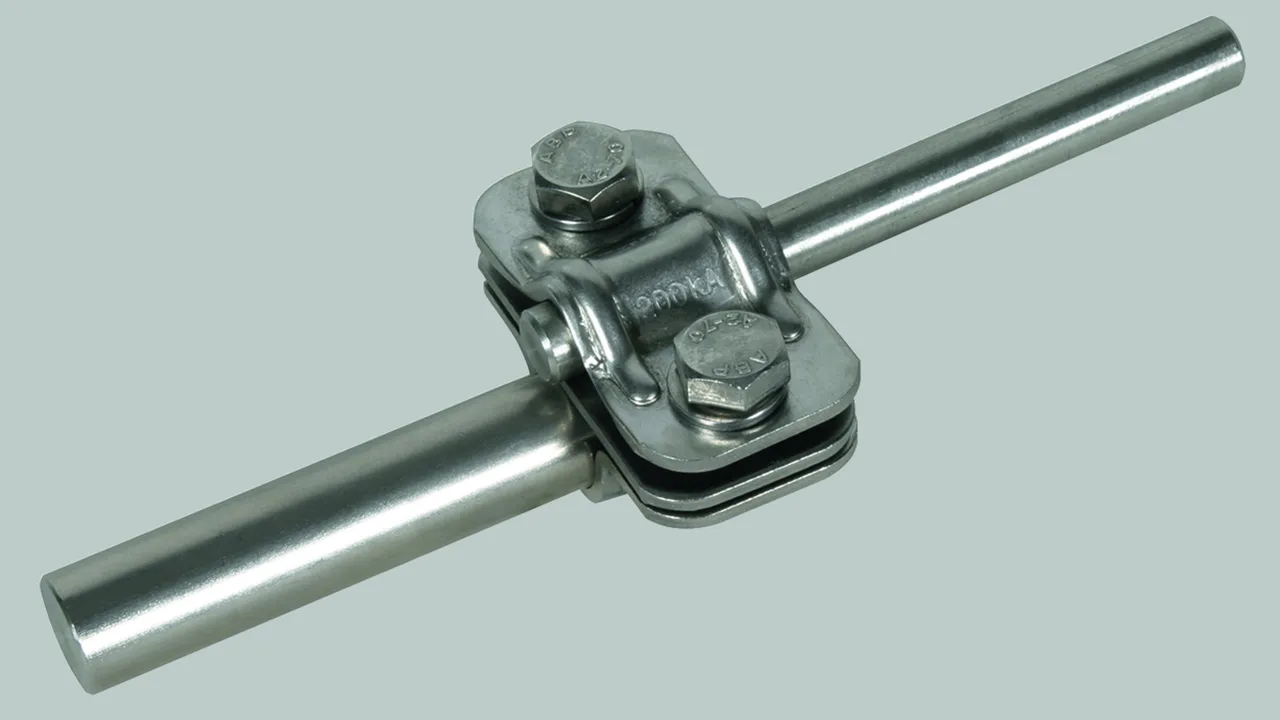

UNI disconnecting clamp for earth entry rods

1 Produkt

Art.-Nr. 459219 UTK 200 8.10 16 ZP V2A

GTIN 4013364158221, Zolltarifnr. (EU): 85359000, Bruttogewicht: 136.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 459219.stp

      Sie müssen angemeldet sein um 459219.stp herunterzuladen.

      Login
    • 459219.igs

      Sie müssen angemeldet sein um 459219.igs herunterzuladen.

      Login
    • 459219.jt

      Sie müssen angemeldet sein um 459219.jt herunterzuladen.

      Login
    • 459219.dwg

      Sie müssen angemeldet sein um 459219.dwg herunterzuladen.

      Login
    • 459219m_D.dxf

      Sie müssen angemeldet sein um 459219m_D.dxf herunterzuladen.

      Login
UNI disconnecting clamp (200 kA) for earth entry rods
UNI disconnecting clamp for connecting an air-termination rod or
earth entry to a round conductor, with intermediate plate for Rd and Fl,
lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 8-10 / 16 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: UTK 200 8.10 16 ZP V2A
Part No.: 459219
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Rd / Rd 8-10 / 16 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Artikel 459219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 459219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Clamping piece

1 Produkt

Art.-Nr. 380209 KS 200 B11.11 FL30X4 V2A

GTIN 4013364158269, Zolltarifnr. (EU): 85359000, Bruttogewicht: 110.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 380209.stp

      Sie müssen angemeldet sein um 380209.stp herunterzuladen.

      Login
    • 380209.igs

      Sie müssen angemeldet sein um 380209.igs herunterzuladen.

      Login
    • 380209.jt

      Sie müssen angemeldet sein um 380209.jt herunterzuladen.

      Login
    • 380209.dwg

      Sie müssen angemeldet sein um 380209.dwg herunterzuladen.

      Login
    • 380209m_D.dxf

      Sie müssen angemeldet sein um 380209m_D.dxf herunterzuladen.

      Login
Clamping piece (200 kA) StSt with spring washer
Clamping piece for connecting flat material to structural parts
Version for flat conductors
Lightning current carrying capability 200 kA (10/350)
Material: StSt
Clamping range Fl: 30 x 4 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: KS 200 B11.11 FL30X4 V2A
Part No.: 380209
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Fl 30 x 4 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact assignment see test certificate.

Artikel 380209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 380209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

KS connector

1 Produkt

Art.-Nr. 301209 KSV 200 10 FER V2A

GTIN 4013364158252, Zolltarifnr. (EU): 85359000, Bruttogewicht: 67.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 301209.stp

      Sie müssen angemeldet sein um 301209.stp herunterzuladen.

      Login
    • 301209.igs

      Sie müssen angemeldet sein um 301209.igs herunterzuladen.

      Login
    • 301209.jt

      Sie müssen angemeldet sein um 301209.jt herunterzuladen.

      Login
    • 301209.dwg

      Sie müssen angemeldet sein um 301209.dwg herunterzuladen.

      Login
    • 301209m_D.dxf

      Sie müssen angemeldet sein um 301209m_D.dxf herunterzuladen.

      Login
KS connector (200 kA) with spring washer, StSt
KS connector for connecting round conductors to flat profiles
Lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd: 10 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: KSV 200 10 FER V2A
Part No.: 301209
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Rd 10 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Artikel 301209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 301209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MV clamp for round conductors

1 Produkt

Art.-Nr. 390209 MVK 200 8.10 SKM10X30 V2A

GTIN 4013364158245, Zolltarifnr. (EU): 85359000, Bruttogewicht: 103.50 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 390209.stp

      Sie müssen angemeldet sein um 390209.stp herunterzuladen.

      Login
    • 390209.igs

      Sie müssen angemeldet sein um 390209.igs herunterzuladen.

      Login
    • 390209.jt

      Sie müssen angemeldet sein um 390209.jt herunterzuladen.

      Login
    • 390209.dwg

      Sie müssen angemeldet sein um 390209.dwg herunterzuladen.

      Login
    • 390209m_D.dxf

      Sie müssen angemeldet sein um 390209m_D.dxf herunterzuladen.

      Login
MV clamp for round conductors
MV clamp for universal use as a cross, T and parallel clamp
without intermediate plate for Rd
Lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 8-10 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: MVK 200 8.10 SKM10X30 V2A
Part No.: 390209
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Rd / Rd 8-10 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Artikel 390209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MV clamp for air-termination rods

1 Produkt

Art.-Nr. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

GTIN 4013364158238, Zolltarifnr. (EU): 85359000, Bruttogewicht: 140.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 392209.stp

      Sie müssen angemeldet sein um 392209.stp herunterzuladen.

      Login
    • 392209.igs

      Sie müssen angemeldet sein um 392209.igs herunterzuladen.

      Login
    • 392209.jt

      Sie müssen angemeldet sein um 392209.jt herunterzuladen.

      Login
    • 392209.dwg

      Sie müssen angemeldet sein um 392209.dwg herunterzuladen.

      Login
    • 392209m_D.dxf

      Sie müssen angemeldet sein um 392209m_D.dxf herunterzuladen.

      Login
MV clamp for air-termination rods
MV clamp for universal use as a cross, T and parallel clamp
Without intermediate plate for Rd
Lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 8-10 / 16 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: MVK 200 8.10 16 SKM10X40 FSC V2A
Part No.: 392209
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Rd / Rd 8-10 / 16 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.
