Conductor Holder for Installation on Gable Roofs and Metal Roofs

Roof conductor holder

1 Produkt

Art.-Nr. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.00 g, VPE: 1.00 pc(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 202829.stp

      Sie müssen angemeldet sein um 202829.stp herunterzuladen.

      Login
    • 202829.igs

      Sie müssen angemeldet sein um 202829.igs herunterzuladen.

      Login
    • 202829.jt

      Sie müssen angemeldet sein um 202829.jt herunterzuladen.

      Login
    • 202829.dwg

      Sie müssen angemeldet sein um 202829.dwg herunterzuladen.

      Login
    • 202829m_D.dxf

      Sie müssen angemeldet sein um 202829m_D.dxf herunterzuladen.

      Login

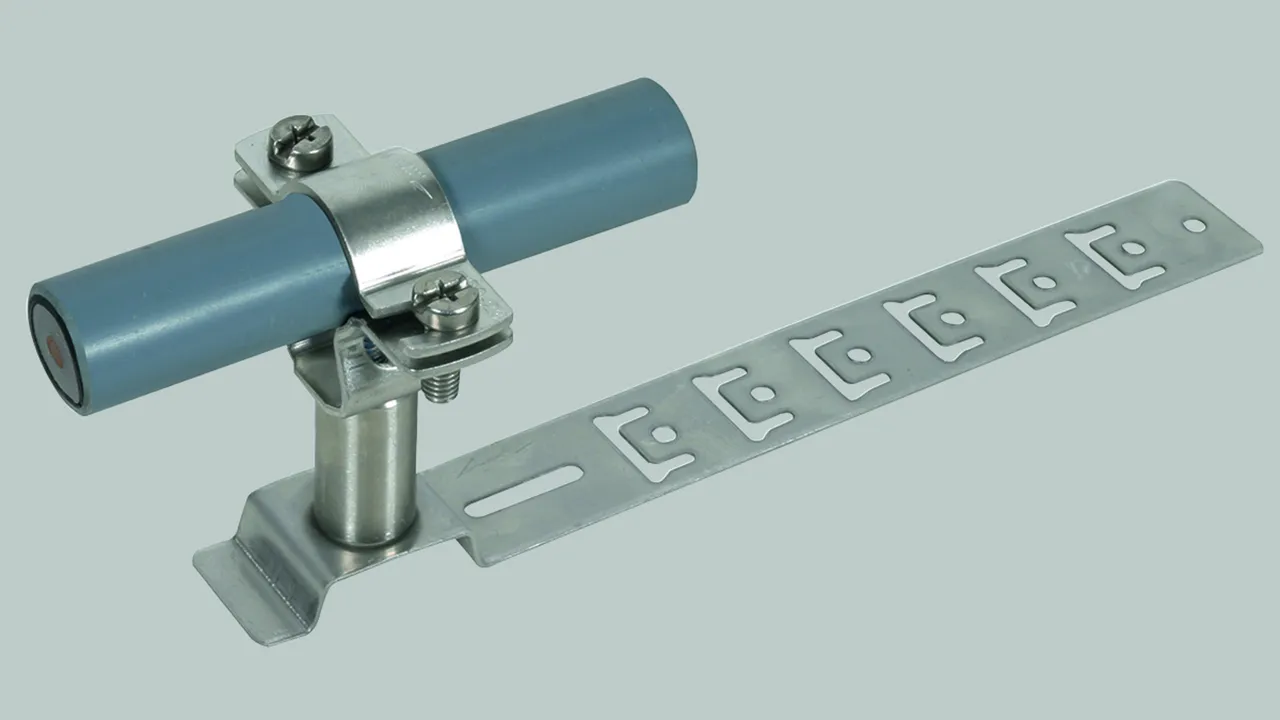

Roof conductor holder, StSt
Roof conductor holder with two-screw clamp and embossed brace
for installing HVI Conductors on the surface of gable roofs
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Conductor support Rd: 20 / 23 mm
Length of brace: 205 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH ZS 20 23 H55 L205 V2A
Part No.: 202829
or equivalent.

Zertifikate



Technische Daten

Material of roof conductor holder StSt
Material of conductor holder StSt
Conductor support Rd 20 / 23 mm
Length of brace 205 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202829 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202829 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Roof conductor holder for roofs with standing seam

1 Produkt

Art.-Nr. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Zolltarifnr. (EU): 85389099, Bruttogewicht: 157.80 g, VPE: 25.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 202852.stp

      Sie müssen angemeldet sein um 202852.stp herunterzuladen.

      Login
    • 202852.igs

      Sie müssen angemeldet sein um 202852.igs herunterzuladen.

      Login
    • 202852.jt

      Sie müssen angemeldet sein um 202852.jt herunterzuladen.

      Login
    • 202852.dwg

      Sie müssen angemeldet sein um 202852.dwg herunterzuladen.

      Login
    • 202852.dxf

      Sie müssen angemeldet sein um 202852.dxf herunterzuladen.

      Login
Roof conductor holder for metal roofs for HVI Conductor
Roof conductor holder with slotted two-screw clamp for fixing the
HVI Conductor on metal roofs with standing seams
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Clamping range: 0.7-8 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH SF ZS 20 23 V2A
Part No.: 202852
or equivalent.

Zertifikate



Technische Daten

Material of roof conductor holder StSt
Material of conductor holder StSt
Clamping range 0.7-8 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202852 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202852 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Roof conductor holders for roofs with round standing seam

1 Produkt

Art.-Nr. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Zolltarifnr. (EU): 85389099, Bruttogewicht: 205.40 g, VPE: 25.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 202850.stp

      Sie müssen angemeldet sein um 202850.stp herunterzuladen.

      Login
    • 202850.igs

      Sie müssen angemeldet sein um 202850.igs herunterzuladen.

      Login
    • 202850.jt

      Sie müssen angemeldet sein um 202850.jt herunterzuladen.

      Login
    • 202850.dwg

      Sie müssen angemeldet sein um 202850.dwg herunterzuladen.

      Login
    • 202850.dxf

      Sie müssen angemeldet sein um 202850.dxf herunterzuladen.

      Login
Roof conductor holder for fixing the HVI Conductor onto metal roofs
Roof conductor holder with two-screw saddle clamp for fixing the HVI Conductor
onto metal roofs with round standing seams
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Clamping range: Ø20-25 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH RSF ZS 20 23 V2A
Part No.: 202850
or equivalent.

Zertifikate



Technische Daten

Material of roof conductor holder StSt
Material of conductor holder StSt
Clamping range Ø20-25 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202850 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202850 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Roof conductor holder for roofs with clamping seam (e.g. RIB-ROOF Speed 500 from Zambelli)

1 Produkt

Art.-Nr. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Zolltarifnr. (EU): 85389099, Bruttogewicht: 212.40 g, VPE: 25.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 202851.stp

      Sie müssen angemeldet sein um 202851.stp herunterzuladen.

      Login
    • 202851.igs

      Sie müssen angemeldet sein um 202851.igs herunterzuladen.

      Login
    • 202851.jt

      Sie müssen angemeldet sein um 202851.jt herunterzuladen.

      Login
    • 202851.dwg

      Sie müssen angemeldet sein um 202851.dwg herunterzuladen.

      Login
    • 202851.dxf

      Sie müssen angemeldet sein um 202851.dxf herunterzuladen.

      Login
Roof conductor holder for metal roof for HVI Conductor
Roof conductor holder with slotted two-screw clamp for fixing the HVI Conductor
onto metal roofs with clamping seams
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Clamping range: approx. 18 / 22 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH KF ZS 20 23 V2A
Part No.: 202851
or equivalent.

Zertifikate



Technische Daten

Material of roof conductor holder StSt
Material of conductor holder StSt
Clamping range approx. 18 / 22 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202851 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202851 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Roof conductor holder with connection lug

1 Produkt

Art.-Nr. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 25.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 202853.stp

      Sie müssen angemeldet sein um 202853.stp herunterzuladen.

      Login
    • 202853.igs

      Sie müssen angemeldet sein um 202853.igs herunterzuladen.

      Login
    • 202853.jt

      Sie müssen angemeldet sein um 202853.jt herunterzuladen.

      Login
    • 202853.dwg

      Sie müssen angemeldet sein um 202853.dwg herunterzuladen.

      Login
    • 202853.dxf

      Sie müssen angemeldet sein um 202853.dxf herunterzuladen.

      Login
Roof conductor holder for metal roofs for HVI Conductors
Roof conductor holder with slotted two-screw saddle clamp and Z-shaped connection lug
for fixing the HVI Conductor to metal roofs
Material of roof conductor holder: StSt
Material of conductor holder: StSt
Fixing: [4x] Ø5.2 / [2x] Ø6.5 mm
Conductor support Rd: 20-23 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: DLH AL ZS 20 23 V2A
Part No.: 202853
or equivalent.

Zertifikate



Technische Daten

Material of roof conductor holder StSt
Material of conductor holder StSt
Fixing [4x] Ø5.2 / [2x] Ø6.5 mm
Conductor support Rd 20-23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202853 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202853 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
