Telescopic, self-supporting air-termination rods up to 8 m

Self-supporting air-termination rod with hinged three or four-legged stand for protecting larger roof-mounted structures, adjustable to the roof slope up to max. 10°.

The stackable concrete base (weight 17 kg / part no. 102 010) and the plastic base plate (part no. 102 050) have to be ordered separately.

Note: Permissible roof loads have to be considered and checked with the constructor where required.

With HDG steel stand

3 Produkte

Art.-Nr. 105711 FS T D40 1.5 5.2M AL DBS RA560 STTZN

GTIN 4013364500976, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.79 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105711.stp

      Sie müssen angemeldet sein um 105711.stp herunterzuladen.

      Login
    • 105711.igs

      Sie müssen angemeldet sein um 105711.igs herunterzuladen.

      Login
    • 105711.jt

      Sie müssen angemeldet sein um 105711.jt herunterzuladen.

      Login
    • 105711.dwg

      Sie müssen angemeldet sein um 105711.dwg herunterzuladen.

      Login
    • 105711m_D.dxf

      Sie müssen angemeldet sein um 105711m_D.dxf herunterzuladen.

      Login
Self-supporting air-termination rod; height: 5200 mm
Telescopic, self-supporting air-termination rods
with hinged tripod
For protecting large roof-mounted structures
Adjustable to the roof slope up to max. 10 degrees
The air-termination rods are dimensioned to Eurocode1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
for a max. gust wind speed
of 149 km/h to 183 km/h.
Depending on the extended air-termination tip and quantity of concrete bases
For erection with concrete bases (weight 17 kg)
Stackable concrete base (part no. 102 010)
Plastic base plate (part no. 102 050)
must be ordered separately
Height: 5200 mm
Radius: 560 mm
Space required for stand: 1210 x 1340 mm
Stand material: HDG steel (St/tZn)
Air-termination mast material: Al

Brand: DEHN
Type: FS T D40 1.5 5.2M AL DBS RA560 STTZN
Part No.: 105711
or equivalent.



Technische Daten

Height 5200 mm
Air-termination tip (Ø length) 10-1000 mm
Termination mast (Ø length) 40/30/20-4200 mm
Radius 560 mm
Space required for stand 1210 x 1340 mm
Stand material HDG steel (St/tZn)
Air-termination mast material Al
Standard DIN EN 62561-(1+2)

Artikel 105711 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105711 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105713 FS T D50 1.6 6.5M AL DBS RA1435 STTZN

GTIN 4013364501041, Zolltarifnr. (EU): 85389099, Bruttogewicht: 26.32 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105713.stp

      Sie müssen angemeldet sein um 105713.stp herunterzuladen.

      Login
    • 105713.igs

      Sie müssen angemeldet sein um 105713.igs herunterzuladen.

      Login
    • 105713.jt

      Sie müssen angemeldet sein um 105713.jt herunterzuladen.

      Login
    • 105713.dwg

      Sie müssen angemeldet sein um 105713.dwg herunterzuladen.

      Login
    • 105713m_D.dxf

      Sie müssen angemeldet sein um 105713m_D.dxf herunterzuladen.

      Login
Self-supporting air-termination rod; height: 6500 mm
Self-supporting, telescopic air-termination rods
With bracing and hinged tripod
For protecting large roof-mounted structures
Adjustable to the roof slope up to max. 10 degrees
The air-termination rods are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Dimensioned for a max. gust wind speed
of 149 km/h to 189 km/h
Depending on the extended air-termination tip and quantity of concrete bases
For erection with concrete bases (weight 17 kg)
Stackable concrete base (part no. 102 010)
Plastic base plate (part no. 102 050)
must be ordered separately
Height: 6500 mm
Radius: 1435 mm
Space required for stand: 2850 x 2530 mm
Stand material: HDG steel (St/tZn)
Air-termination mast material: Al

Brand: DEHN
Type: FS T D50 1.6 6.5M AL DBS RA1435 STTZN
Part No.: 105713
or equivalent.



Technische Daten

Height 6500 mm
Air-termination tip (Ø length) 10-1000 mm
Termination mast (Ø length) 50/40/30/20-5500 mm
Radius 1435 mm
Space required for stand 2850 x 2530 mm
Stand material HDG steel (St/tZn)
Air-termination mast material Al
Standard DIN EN 62561-(1+2)

Artikel 105713 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105713 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105716 FS T D50 1.8 8.0M AL DBS RA1435 STTZN

GTIN 4013364501072, Zolltarifnr. (EU): 85389099, Bruttogewicht: 29.28 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105716.stp

      Sie müssen angemeldet sein um 105716.stp herunterzuladen.

      Login
    • 105716.igs

      Sie müssen angemeldet sein um 105716.igs herunterzuladen.

      Login
    • 105716.jt

      Sie müssen angemeldet sein um 105716.jt herunterzuladen.

      Login
    • 105716.dwg

      Sie müssen angemeldet sein um 105716.dwg herunterzuladen.

      Login
    • 105716m_D.dxf

      Sie müssen angemeldet sein um 105716m_D.dxf herunterzuladen.

      Login
Self-supporting air-termination rod; height: 8000 mm
Self-supporting, telescopic air-termination rods
With bracing and hinged tripod
For protecting large roof-mounted structures
Adjustable to the roof slope up to max. 10 degrees
The air-termination rods are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Dimensioned for a max. gust wind speed
of 147 km/h to 149 km/h
Depending on the extended air-termination tip and quantity of concrete bases
For erection with concrete bases (weight 17 kg)
Stackable concrete base (part no. 102 010)
Plastic base plate (part no. 102 050)
must be ordered separately
Height: 8000 mm
Radius: 1435 mm
Space required for stand: 2850 x 2530 mm
Stand material: HDG steel (St/tZn)
Air-termination mast material: Al

Brand: DEHN
Type: FS T D50 1.8 8.0M AL DBS RA1435 STTZN
Part No.: 105716
or equivalent.



Technische Daten

Height 8000 mm
Air-termination tip (Ø length) 10-1000 mm
Termination mast (Ø length) 50/60/50/40/30/20-7000 mm
Radius 1435 mm
Space required for stand 2850 x 2530 mm
Stand material HDG steel (St/tZn)
Air-termination mast material Al
Standard DIN EN 62561-(1+2)

Artikel 105716 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105716 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

With stainless steel stand

4 Produkte

Art.-Nr. 105710 FS T D40 1.5 5.2M AL DBS RA680 V2A

GTIN 4013364500969, Zolltarifnr. (EU): 85389099, Bruttogewicht: 12.58 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105710.stp

      Sie müssen angemeldet sein um 105710.stp herunterzuladen.

      Login
    • 105710.igs

      Sie müssen angemeldet sein um 105710.igs herunterzuladen.

      Login
    • 105710.jt

      Sie müssen angemeldet sein um 105710.jt herunterzuladen.

      Login
    • 105710.dwg

      Sie müssen angemeldet sein um 105710.dwg herunterzuladen.

      Login
    • 105710m_D.dxf

      Sie müssen angemeldet sein um 105710m_D.dxf herunterzuladen.

      Login

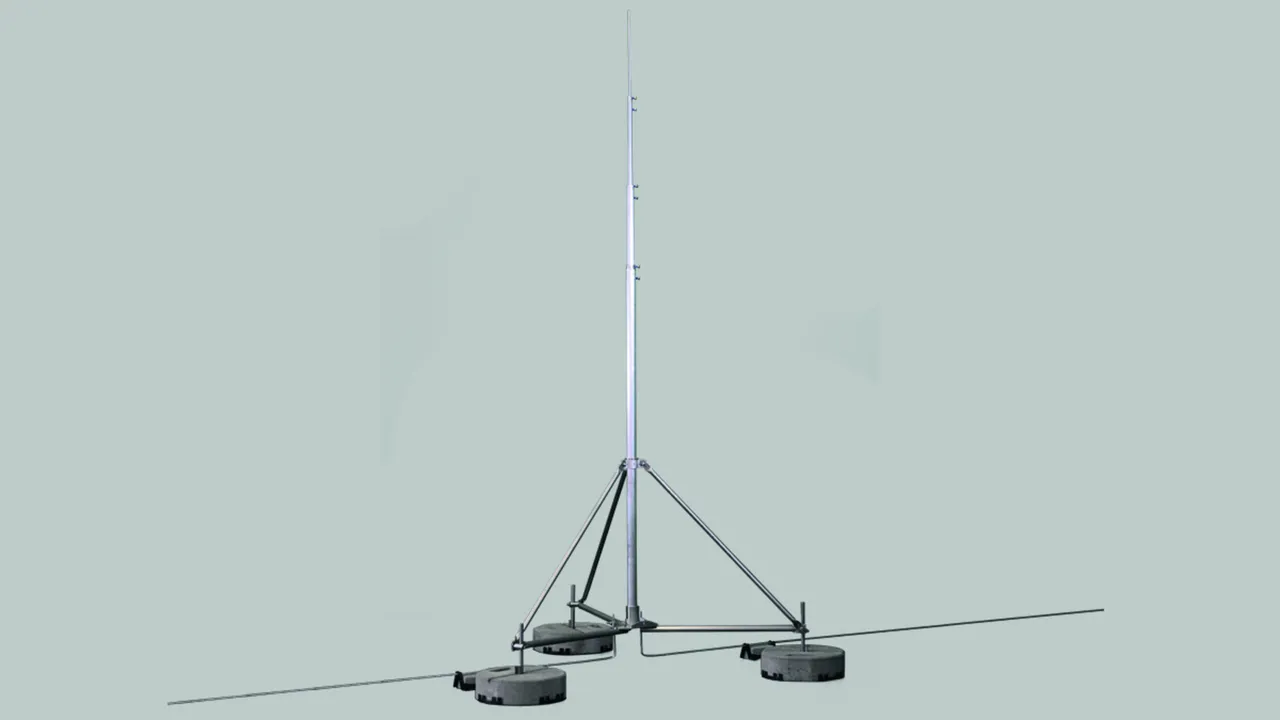

Self-supporting air-termination rod; height: 5200 mm
Self-supporting, telescopic air-termination rods
With tripod, small, StSt (hinged design)
For protecting large roof-mounted structures
With adapter set for diameter change Ø50 to Ø40mm
Compensation for the roof slope angle up to max. 10°
The air-termination rods are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Dimensioned for a max. gust wind speed
of 149 km/h to 191 km/h
Depending on the extended air-termination tip and quantity of concrete bases
For erection with concrete bases (weight 17 kg)
Base holder set (part no. 107 396)
Stackable concrete base (part no. 102 010)
Plastic base plate (part no. 102 050)
must be ordered separately
Height: 5200 mm
Radius: 680 mm
Space required for stand: 1400 x 1600 mm
Stand material: StSt
Air-termination mast material: Al

Brand: DEHN
Type: FS T D40 1.5 5.2M AL DBS RA680 V2A
Part No.: 105710
or equivalent.



Technische Daten

Height 5200 mm
Air-termination tip (Ø length) 10-1000 mm
Termination mast (Ø length) 40/30/20-4200 mm
Radius 680 mm
Space required for stand 1400 x 1600 mm
Stand material StSt
Air-termination mast material Al
Standard DIN EN 62561-(1+2)

Artikel 105710 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105710 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105712 FS T D50 1.6 6.5M AL VBS RA680 V2A

GTIN 4013364500983, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.77 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105712.stp

      Sie müssen angemeldet sein um 105712.stp herunterzuladen.

      Login
    • 105712.igs

      Sie müssen angemeldet sein um 105712.igs herunterzuladen.

      Login
    • 105712.jt

      Sie müssen angemeldet sein um 105712.jt herunterzuladen.

      Login
    • 105712.dwg

      Sie müssen angemeldet sein um 105712.dwg herunterzuladen.

      Login
    • 105712m_D.dxf

      Sie müssen angemeldet sein um 105712m_D.dxf herunterzuladen.

      Login
Self-supporting air-termination rod; height: 6500 mm
Self-supporting, telescopic air-termination rods
With four-legged stand, small, StSt (hinged design)
For protecting large roof-mounted structures
Compensation for the roof slope angle up to max. 10°
The air-termination rods are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Dimensioned for a max. gust wind speed
of 149 km/h to 189 km/h
Depending on the extended air-termination tip and quantity of concrete bases
For erection with concrete bases (weight 17 kg)
Base holder set (part no. 107 396)
Stackable concrete base (part no. 102 010)
Plastic base plate (part no. 102 050)
must be ordered separately
Height: 6500 mm
Radius: 680 mm
Space required for stand: 1400 x 1400 mm
Stand material: StSt
Air-termination mast material: Al

Brand: DEHN
Type: FS T D50 1.6 6.5M AL VBS RA680 V2A
Part No.: 105712
or equivalent.



Technische Daten

Height 6500 mm
Air-termination tip (Ø length) 10-1000 mm
Termination mast (Ø length) 50/40/30/20-5500 mm
Radius 680 mm
Space required for stand 1400 x 1400 mm
Stand material StSt
Air-termination mast material Al
Standard DIN EN 62561-(1+2)

Artikel 105712 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105712 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105714 FS T D50 1.8 8.0M AL VBS RA680 V2A

GTIN 4013364501058, Zolltarifnr. (EU): 85389099, Bruttogewicht: 19.95 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105714.stp

      Sie müssen angemeldet sein um 105714.stp herunterzuladen.

      Login
    • 105714.igs

      Sie müssen angemeldet sein um 105714.igs herunterzuladen.

      Login
    • 105714.jt

      Sie müssen angemeldet sein um 105714.jt herunterzuladen.

      Login
    • 105714.dwg

      Sie müssen angemeldet sein um 105714.dwg herunterzuladen.

      Login
    • 105714m_D.dxf

      Sie müssen angemeldet sein um 105714m_D.dxf herunterzuladen.

      Login
Self-supporting air-termination rod; height: 8000 mm
Self-supporting, telescopic air-termination rods
With four-legged stand, small, StSt (hinged design)
For protecting large roof-mounted structures
Compensation for the roof slope angle up to max. 10°
The air-termination rods are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Dimensioned for a max. gust wind speed
of 140 km/h to 150 km/h
Depending on the extended air-termination tip and quantity of concrete bases
For erection with concrete bases (weight 17 kg)
Base holder set (part no. 107 396)
Stackable concrete base (part no. 102 010)
Plastic base plate (part no. 102 050)
must be ordered separately
Height: 8000 mm
Radius: 680 mm
Space required for stand: 1400 x 1400 mm
Stand material: StSt
Air-termination mast material: Al

Brand: DEHN
Type: FS T D50 1.8 8.0M AL VBS RA680 V2A
Part No.: 105714
or equivalent.



Technische Daten

Height 8000 mm
Air-termination tip (Ø length) 10-1000 mm
Termination mast (Ø length) 50/60/50/40/30/20-7000 mm
Radius 680 mm
Space required for stand 1400 x 1400 mm
Stand material StSt
Air-termination mast material Al
Standard DIN EN 62561-(1+2)

Artikel 105714 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105714 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105715 FS T D50 1.8 8.0M AL VBS RA1330 V2A

GTIN 4013364501065, Zolltarifnr. (EU): 85389099, Bruttogewicht: 30.45 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105715.stp

      Sie müssen angemeldet sein um 105715.stp herunterzuladen.

      Login
    • 105715.igs

      Sie müssen angemeldet sein um 105715.igs herunterzuladen.

      Login
    • 105715.jt

      Sie müssen angemeldet sein um 105715.jt herunterzuladen.

      Login
    • 105715.dwg

      Sie müssen angemeldet sein um 105715.dwg herunterzuladen.

      Login
    • 105715m_D.dxf

      Sie müssen angemeldet sein um 105715m_D.dxf herunterzuladen.

      Login
Self-supporting air-termination rod; height: 8000 mm
Self-supporting, telescopic air-termination rods
With four-legged stand, large, StSt, (hinged design)
For protecting large roof-mounted structures
Compensation for the roof slope angle up to max. 10°
The air-termination rods are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Dimensioned for a max. gust wind speed
of 155 km/h to 170 km/h
Depending on the extended air-termination tip and quantity of concrete bases
For erection with concrete bases (weight 17 kg)
Base holder set (part no. 107 396)
Stackable concrete base (part no. 102 010)
Plastic base plate (part no. 102 050)
must be ordered separately
Height: 8000 mm
Radius: 1330 mm
Space required for stand: 2300 x 2300 mm
Stand material: StSt
Air-termination mast material: Al

Brand: DEHN
Type: FS T D50 1.8 8.0M AL VBS RA1330 V2A
Part No.: 105715
or equivalent.



Technische Daten

Height 8000 mm
Air-termination tip (Ø length) 10-1000 mm
Termination mast (Ø length) 50/60/50/40/30/20-7000 mm
Radius 1330 mm
Space required for stand 2300 x 2300 mm
Stand material StSt
Air-termination mast material Al
Standard DIN EN 62561-(1+2)

Artikel 105715 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105715 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
