Supporting tube fixing

For our supporting tubes there is a wide variety of holders and fixings on railings, brickwork or round steel supports. Some with a connection option for equipotential bonding.

Fixing clamp

1 Produkt

Art.-Nr. 105161 BSC D40 D45.65 V2A

GTIN 4013364118324, Zolltarifnr. (EU): 85389099, Bruttogewicht: 667.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105161.stp

      Sie müssen angemeldet sein um 105161.stp herunterzuladen.

      Login
    • 105161.igs

      Sie müssen angemeldet sein um 105161.igs herunterzuladen.

      Login
    • 105161.jt

      Sie müssen angemeldet sein um 105161.jt herunterzuladen.

      Login
    • 105161.dwg

      Sie müssen angemeldet sein um 105161.dwg herunterzuladen.

      Login
    • 105161m_D.dxf

      Sie müssen angemeldet sein um 105161m_D.dxf herunterzuladen.

      Login

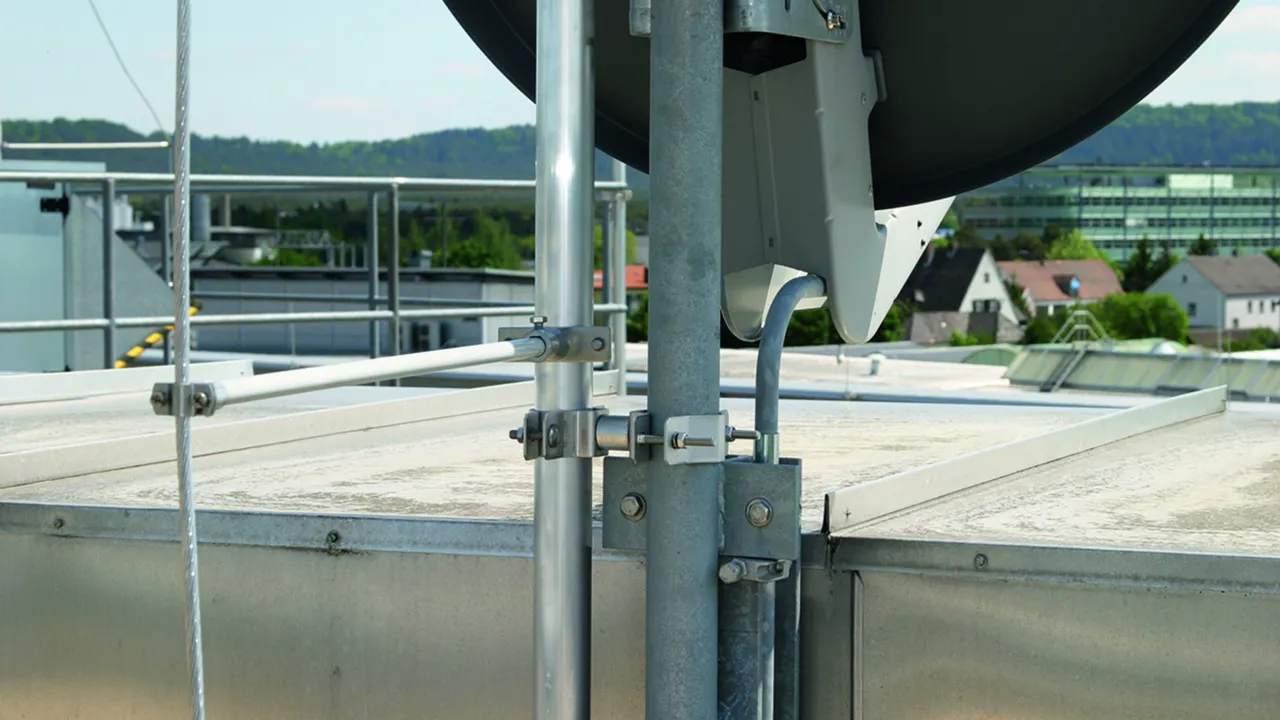

Fixing clamps for DEHNcon-H
Fixing clamps for DEHNcon-H for fixing the supporting tubes, e.g. on the antenna pole
With spacer, length 30 mm, in order to adjust antenna supports.
DEHNGEPRUEFT: no
Material: StSt
Clamping range of pipe Ø: 45-65 mm (1 1/2-2'')
Clamping range of supporting tube: 40-50 mm
Length of spacer: 30 mm

Brand: DEHN
Type: BSC D40 D45.65 V2A
Part No.: 105161
or equivalent.



Technische Daten

Material StSt
Clamping range of pipe Ø 45-65 mm (1 1/2-2'')
Clamping range of supporting tube 40-50 mm
Length of spacer 30 mm

Artikel 105161 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105161 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Railing clamp

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105354.stp

      Sie müssen angemeldet sein um 105354.stp herunterzuladen.

      Login
    • 105354.igs

      Sie müssen angemeldet sein um 105354.igs herunterzuladen.

      Login
    • 105354.jt

      Sie müssen angemeldet sein um 105354.jt herunterzuladen.

      Login
    • 105354.dwg

      Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

      Login
    • 105354m_D.dxf

      Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

      Login
Railing clamp for air-termination rods D40 and DEHNcon-H, StSt
Railing clamp for fixing supporting tubes or air-termination rods D40
to structural elements, e.g. railing pipes
DEHNGEPRUEFT: yes
Material: StSt
Clamping range for pipe Ø: 48-60 mm (11/2-2'')
Clamping range for supporting tube: 40-50 mm

Brand: DEHN
Type: BS D40.50 D48.60 V2A
Part No.: 105354
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range for pipe Ø 48-60 mm (11/2-2'')
Clamping range for supporting tube 40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Railing clamp

1 Produkt

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105162.stp

      Sie müssen angemeldet sein um 105162.stp herunterzuladen.

      Login
    • 105162.igs

      Sie müssen angemeldet sein um 105162.igs herunterzuladen.

      Login
    • 105162.jt

      Sie müssen angemeldet sein um 105162.jt herunterzuladen.

      Login
    • 105162.dwg

      Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

      Login
    • 105162m_D.dxf

      Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

      Login
Railing clamp for fixing supporting tubes
Railing clamp for fixing supporting tubes
or air-termination rods D40
to structural elements, e.g. railing pipes
Material: StSt
Clamping range for pipe Ø: 45-65 mm (1 1/2-2'')
Clamping range for supporting tube: 40-50 mm
Length of spacer: 95 mm
Standard: EN 62561-1

Brand: DEHN
Type: BSC D40 DS95 D45.65 V2A
Part No.: 105162
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range for pipe Ø 45-65 mm (1 1/2-2'')
Clamping range for supporting tube 40-50 mm
Length of spacer 95 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wall mounting bracket, adjustable from 150-200 mm

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105344.stp

      Sie müssen angemeldet sein um 105344.stp herunterzuladen.

      Login
    • 105344.igs

      Sie müssen angemeldet sein um 105344.igs herunterzuladen.

      Login
    • 105344.jt

      Sie müssen angemeldet sein um 105344.jt herunterzuladen.

      Login
    • 105344.dwg

      Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

      Login
    • 105344m_D.dxf

      Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

      Login
Bracket for air-termination rods D40 and DEHNcon-H, adjustable
Bracket for air-termination rods D40 and DEHNcon-H
for fixing air-termination rods D40 or supporting tubes
to structures or walls
adjustable from 150-200 mm
Material of bracket: StSt
Clamping range Rd: 8-10 mm
Clamping range for supporting tube: 40-50 mm
Distance from wall: 150-200 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing : [4x] 12 x 26 mm
Standard: EN 62561-1

Brand: DEHN
Type: WB D40.50 V150.200 V2A
Part No.: 105344
or equivalent.

Zertifikate



Technische Daten

Material of bracket StSt
Clamping range Rd 8-10 mm
Clamping range for supporting tube 40-50 mm
Distance from wall 150-200 mm
Dimensions of plate 120 x 120 x 4 mm
Fixing [4x] 12 x 26 mm
Standard EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Holder for air-termination rods and supporting tubes

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105160.stp

      Sie müssen angemeldet sein um 105160.stp herunterzuladen.

      Login
    • 105160.igs

      Sie müssen angemeldet sein um 105160.igs herunterzuladen.

      Login
    • 105160.jt

      Sie müssen angemeldet sein um 105160.jt herunterzuladen.

      Login
    • 105160.dwg

      Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

      Login
    • 105160m_D.dxf

      Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

      Login
Holder for air-termination rods D40 and DEHNcon-H with fixing clamp
Support for air-termination rods D40 and DEHNcon-H
Fixing clamp with tensioning strap for pipes
DEHNGEPRUEFT: yes
Material: StSt
Clamping range Ø pipe: 50-300 mm
Clamping range of air-termination rod: 40-50 mm
Dimensions of strip: 25 x 0.3 mm
Standard: EN 62561-1

Brand: DEHN
Type: BSC D40.50 SB50.300 V2A
Part No.: 105160
or equivalent.

Zertifikate



Technische Daten

Material StSt
Clamping range Ø pipe 50-300 mm
Clamping range of air-termination rod 40-50 mm
Dimensions of strip (w x d) 25 x 0.3 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wall mounting bracket for horizontal mounting, flat

1 Produkt

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105140.stp

      Sie müssen angemeldet sein um 105140.stp herunterzuladen.

      Login
    • 105140.igs

      Sie müssen angemeldet sein um 105140.igs herunterzuladen.

      Login
    • 105140.jt

      Sie müssen angemeldet sein um 105140.jt herunterzuladen.

      Login
    • 105140.dwg

      Sie müssen angemeldet sein um 105140.dwg herunterzuladen.

      Login
    • 105140m_D.dxf

      Sie müssen angemeldet sein um 105140m_D.dxf herunterzuladen.

      Login
Bracket for air-termination rods D40 and DEHNcon-H, StSt, horizontal mounting
Bracket for air-termination rods D40 and DEHNcon-H for attaching air-termination rods D40 or supporting tubes to the structure to be protected or the wall
DEHNGEPRUEFT: no
Material: StSt
Fixing: [8x] Ø5.1 / [4x] 11 x 20 mm
Distance from wall: 80 mm
Clamping range of air-termination rod: 40 mm

Brand: DEHN
Type: WB D40 WA V2A
Part No.: 105140
or equivalent.

Zertifikate



Technische Daten

Material StSt
Fixing [8x] Ø5.1 / [4x] 11 x 20 mm
Distance from wall 80 mm
Clamping range of air-termination rod 40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wall mounting bracket for vertical mounting

2 Produkte

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105348.stp

      Sie müssen angemeldet sein um 105348.stp herunterzuladen.

      Login
    • 105348.igs

      Sie müssen angemeldet sein um 105348.igs herunterzuladen.

      Login
    • 105348.jt

      Sie müssen angemeldet sein um 105348.jt herunterzuladen.

      Login
    • 105348.dwg

      Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

      Login
    • 105348m_D.dxf

      Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

      Login

DEHNGEPRUEFT: no
Material of bracket: StSt
Fixing: [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube: 40-50 mm
Distance from wall: 110 mm

Brand: DEHN
Type: WB D40.50 SE WA110 V2A
Part No.: 105348
or equivalent.

Zertifikate



Technische Daten

Material of bracket StSt
Fixing [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube 40-50 mm
Distance from wall 110 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105342.stp

      Sie müssen angemeldet sein um 105342.stp herunterzuladen.

      Login
    • 105342.igs

      Sie müssen angemeldet sein um 105342.igs herunterzuladen.

      Login
    • 105342.jt

      Sie müssen angemeldet sein um 105342.jt herunterzuladen.

      Login
    • 105342.dwg

      Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

      Login
    • 105342m_D.dxf

      Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

      Login
Bracket for air-termination rods D40 and DEHNcon-H, StSt, vertical mounting
Bracket for air-termination rods D40 and DEHNcon-H for attaching air-termination rods D40
or supporting tubes to the structure to be protected or to the wall
DEHNGEPRUEFT: no
Material of bracket: StSt
Fixing: [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube: 40-50 mm
Distance from wall: 46 mm

Brand: DEHN
Type: WB D40.50 SE WA46 V2A
Part No.: 105342
or equivalent.

Zertifikate



Technische Daten

Material of bracket StSt
Fixing [8x] Ø5.1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Clamping range for supporting tube 40-50 mm
Distance from wall 46 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wall mounting bracket, adjustable from 230-1300 mm

3 Produkte

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105349.stp

      Sie müssen angemeldet sein um 105349.stp herunterzuladen.

      Login
    • 105349.igs

      Sie müssen angemeldet sein um 105349.igs herunterzuladen.

      Login
    • 105349.jt

      Sie müssen angemeldet sein um 105349.jt herunterzuladen.

      Login
    • 105349.dwg

      Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

      Login

DEHNGEPRUEFT: no
Material of bracket: St/tZn / StSt
Clamping range for supporting tube: 40-50 mm
Distance from wall: 700-1300 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing: [4x] 12 x 26 mm

Brand: DEHN
Type: WB D40.50 V700.1300 STTZN V2A
Part No.: 105349
or equivalent.

Zertifikate



Technische Daten

Material of bracket St/tZn / StSt
Clamping range for supporting tube 40-50 mm
Distance from wall 700-1300 mm
Dimensions of plate 120 x 120 x 4 mm
Fixing [4x] 12 x 26 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105347.stp

      Sie müssen angemeldet sein um 105347.stp herunterzuladen.

      Login
    • 105347.igs

      Sie müssen angemeldet sein um 105347.igs herunterzuladen.

      Login
    • 105347.jt

      Sie müssen angemeldet sein um 105347.jt herunterzuladen.

      Login
    • 105347.dwg

      Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

      Login

DEHNGEPRUEFT: no
Material of bracket: St/tZn / StSt
Clamping range for supporting tube: 40-50 mm
Distance from wall: 230-400 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing: [4x] 12 x 26 mm

Brand: DEHN
Type: WB D40.50 V230.400 STTZN V2A
Part No.: 105347
or equivalent.

Zertifikate



Technische Daten

Material of bracket St/tZn / StSt
Clamping range for supporting tube 40-50 mm
Distance from wall 230-400 mm
Dimensions of plate 120 x 120 x 4 mm
Fixing [4x] 12 x 26 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105343.stp

      Sie müssen angemeldet sein um 105343.stp herunterzuladen.

      Login
    • 105343.igs

      Sie müssen angemeldet sein um 105343.igs herunterzuladen.

      Login
    • 105343.jt

      Sie müssen angemeldet sein um 105343.jt herunterzuladen.

      Login
    • 105343.dwg

      Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

      Login
    • 105343m_D.dxf

      Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

      Login
Bracket for air-termination rods D40 and DEHNcon-H with adjustment range
Support for air-termination rods D40 and DEHNcon-H
For fixing air-termination rods D40 or supporting tubes to the structure to be protected or the wall
Adjustable from 400-700 mm
DEHNGEPRUEFT: no
Material of bracket: St/tZn / StSt
Clamping range for supporting tube: 40-50 mm
Distance from wall: 400-700 mm
Dimensions of plate: 120 x 120 x 4 mm
Fixing: [4x] 12 x 26 mm

Brand: DEHN
Type: WB D40.50 V400.700 STTZN V2A
Part No.: 105343
or equivalent.

Zertifikate



Technische Daten

Material of bracket St/tZn / StSt
Clamping range for supporting tube 40-50 mm
Distance from wall 400-700 mm
Dimensions of plate 120 x 120 x 4 mm
Fixing [4x] 12 x 26 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
