Überspannungs­schäden vermeiden,
PV-Anlagen schützen

Generatoranschlusskästen für Photovoltaikanlagen

Die anschlussfertige Systemlösung DEHNcube 2 YPV schützt Wechselrichter und PV-Module vor Überspannungen. Der Generatoranschlusskasten ist für 1 MPP- und 2 MPP-Anwendungen sowie für die gängigen Wechselrichtertypen verfügbar. Mit original MC4-Steckverbindung oder Schraubanschlusstechnik / Kabeleinführung.

Alle Vorteile
auf einen Blick

Flexible Anschluss­technik

Ob Push-in-Technik oder original MC4-Steckverbindung - wählen Sie die Produktvariante, die am besten zu Ihren Installationsanforderungen passt.

Einfache und schnelle Installation

Eine werksseitige Vormontage aller wichtiger Komponenten erspart Ihnen wertvolle Zeit.

Schnelle Wandmontage

Die in der Gehäuserückwand gut zugänglichen Montagelöcher erleichtern die Installation.

Geschützte PV-Anlage

Der integrierte Ableiter schützt Wechselrichter und PV-Module vor Überspannungen.

Produktvarianten

Für Gebäude mit äußerem Blitzschutz
Trennungsabstand nicht eingehalten

Überspannungsschutz DC
Typ 1 Kombi-Ableiter DEHNcombo

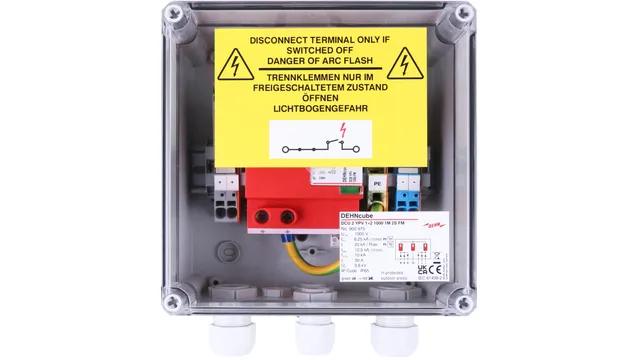

900975

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von einem MPP-Eingang und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

Merken  Details

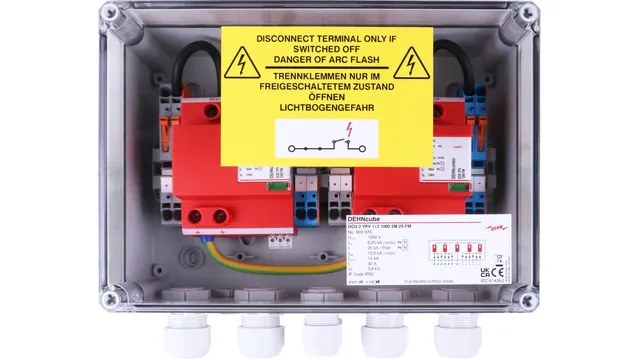

900976

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von zwei MPP-Eingängen und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

Merken  Details

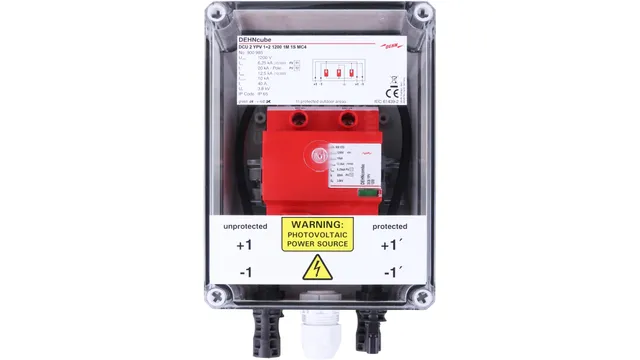

900985

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von einem MPP-Eingang und je einem String.

Merken  Details

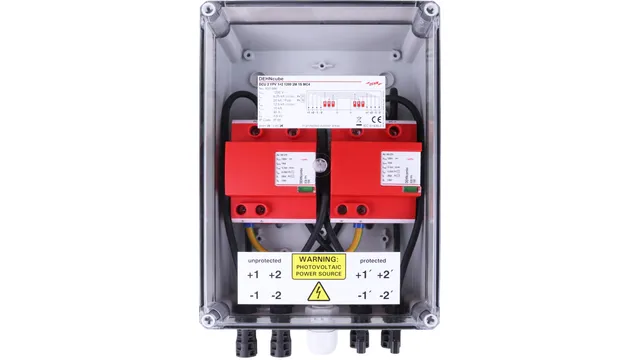

900986

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

Merken  Details

Für Gebäude ohne äußeren Blitzschutz |
Für Gebäude mit äußerem Blitzschutz und Trennungsabstand eingehalten

Überspannungsschutz DC
Typ 2 Ableiter DEHNguard YPV

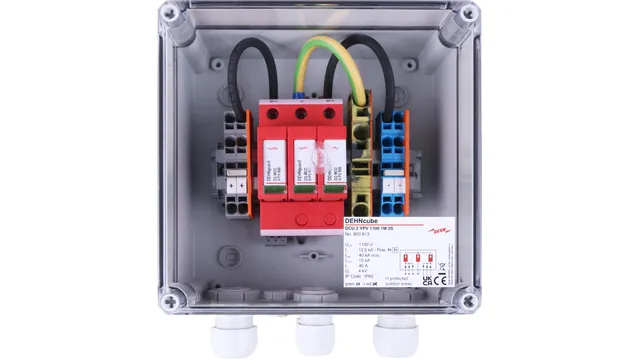

900913

DEHNcube 2 YPV 1100 1M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

Merken  Details

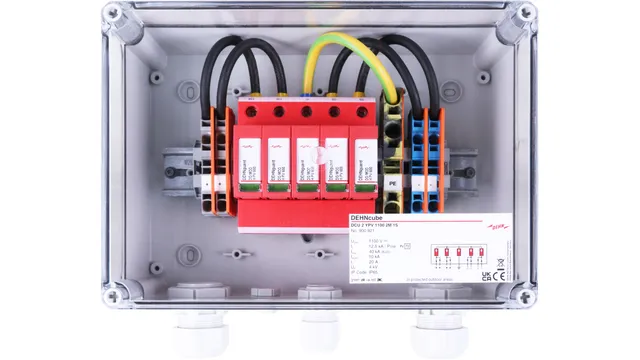

900921

DEHNcube 2 YPV 1100 2M 1S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

Merken  Details

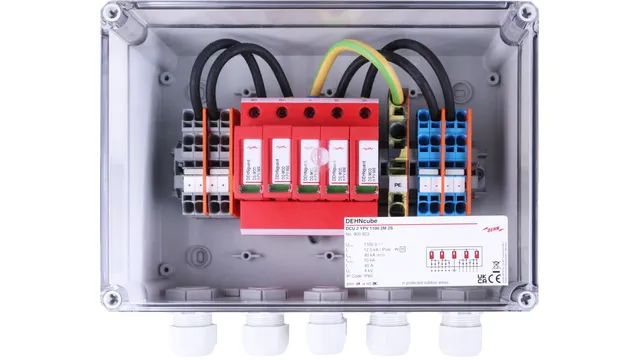

900923

DEHNcube 2 YPV 1100 2M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

Merken  Details

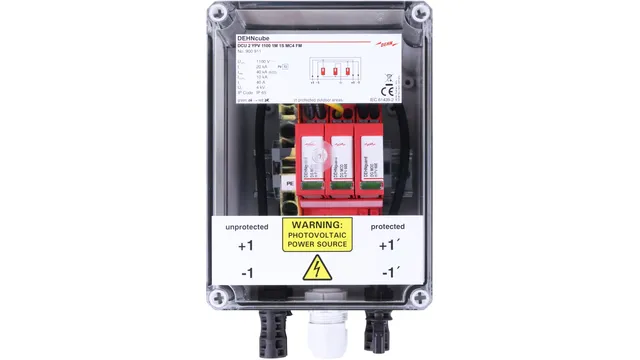

900911

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und je einem String.

Merken  Details

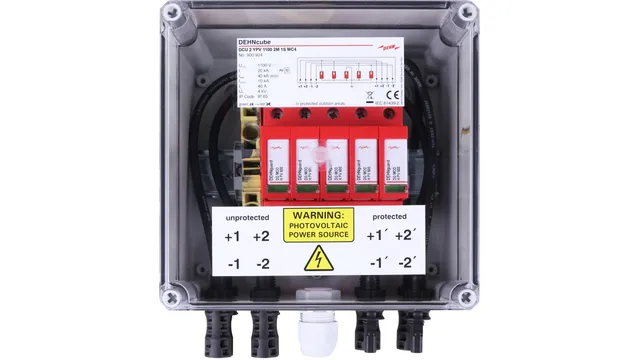

900924

DEHNcube 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

Merken  Details

Normative Vorgaben beachten

Alle PV-Anlagen sind nach der ÖVE/ÖNORM E 8001-4-712:2009 und OVE E 8101 Abschnitt 712 zu planen und zu errichten.
OVE E 8101 Abschnitt 712 verweist dabei

  • für die AC-Seite auf die OVE E 8101 Abschnitt 443 und

  • für die DC-Seite auf die ÖVE/ÖNORM E 8001-4-712:2009
    Dies bedeutet, dass auch auf der Gleichspannungsseite – insbesondere zum Schutz des Wechselrichters – Überspannungsschutz vorzusehen ist.

Nachrüstung
Die nachträgliche Installation einer PV-Anlage kann „als größere Änderung / Erweiterung der elektrischen Anlage“ angesehen werden. Die erweiterten Teile der elektrischen Anlage sind also entsprechend der zum Errichtungszeitpunkt gültigen VDE-Normen zu errichten.

Mehr erfahren

Schutzkonzept

Überspannungsschutz für Photovoltaik im Wohnbau

In vielen Einfamilienhäusern wird Strom nicht mehr nur genutzt, sondern auch direkt selbst erzeugt. Der über die PV-Anlage erzeugte Strom deckt einen Teil des Energiebedarfs, z.B. für den Betrieb der Wärmepumpe, das Laden des Elektroautos oder die intelligente Haustechnik. Sichern Sie das Gesamtsystem vor Störungen durch Blitz- und Überspannungseinwirkung und vermeiden Sie damit den Ausfall der sensiblen, elektronischen Technik.

Mehr erfahren

Downloads

Flyer DEHNcube 2 YPV Überspannungs­schäden vermeiden, PV-Anlagen schützen .pdf 1.6 MB
Auswahl­hilfe DEHNcube 2 YPV Alle Produktvarianten in der Übersicht .pdf 0.8 MB
Auswahl­hilfe Schutzkonzept für PV auf Wohngebäuden Für Gebäude ohne äußerem Blitzschutz: Überspannungsschutz, Potentialausgleich und Erdung .pdf 2.9 MB
Auswahl­hilfe Schutzkonzept für PV auf Industriegebäuden Für Gebäude mit äußerem Blitzschutz: Überspannungsschutz, Äußerer Blitzschutz, Potentialausgleich und Erdung .pdf 2.9 MB
