Äußerer Blitzschutz für PV-Anlagen im Gewerbe
Durch große Flächen und komplexe Gebäudestrukturen ist ein äußeres Blitzschutzsystem bei Industrie- und Gewerbebauten besonders wichtig. Der äußere Blitzschutz sichert Gebäude und schützt PV-Module vor den Folgen eines direkten Blitzeinschlags. Die notwendigen Maßnahmen zur Umsetzung sind in der ÖVE/ÖNORM EN 62305-3 geregelt.
PV-Aufdachanlagen sind aufgrund der exponierten Lage besonders gefährdet. Beugen Sie deshalb vor und verhindern Sie Schäden mit Schutzmaßnahmen von DEHN.
Bitte beachten Sie: Die ÖVE/ÖNORM EN 62305-3 beschreibt Schutzmaßnahmen für PV-Stromversorgungssysteme. Sie unterscheidet hierbei für Gebäude mit äußerem Blitzschutz folgende Anwendungsfälle:
Trennungsabstand eingehalten
Trennungsabstand nicht eingehalten
/www.dehn.at/store/f/51504311/HDVORSCHAU/819600.jpg)
819600

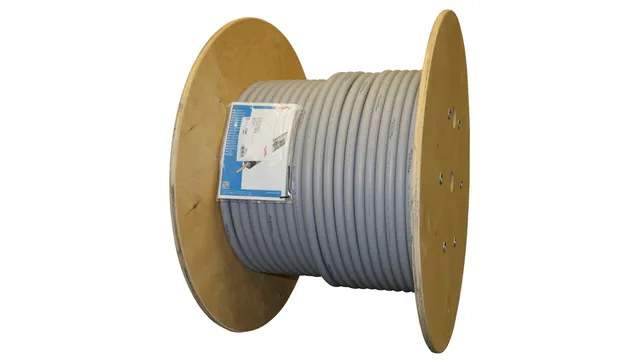

HVI light plus Leitung (Trommelware 100 m)
HVI light plus Leitung (hochspannungsfeste, isolierte Ableitung) zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3.
/www.dehn.at/store/f/51504318/HDVORSCHAU/819609.jpg)
819609
HVI light plus Leitung (abgelängt)
HVI light plus Leitung abgelängt für die Konfektionierung vor Ort. Die Leitung wird als Bund geliefert.
/www.dehn.at/store/f/52863047/HDVORSCHAU/819645.jpg)
819645

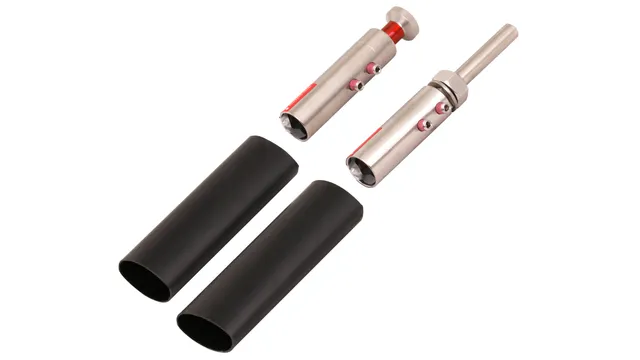

Anschlussset für HVI light plus
Anschlusselemente zum Abschließen der HVI light plus Leitung an beiden Enden.
/www.dehn.at/store/f/52863036/HDVORSCHAU/819640.jpg)
819640

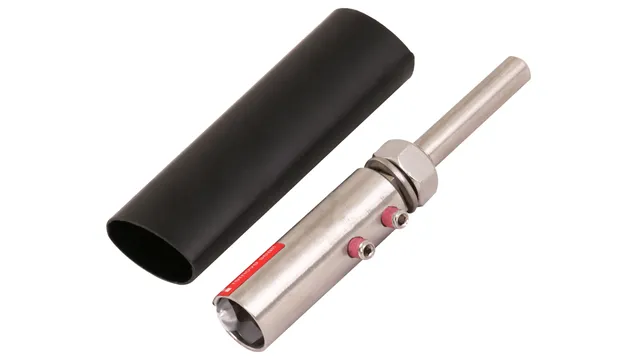

Anschlusselement für HVI light plus
Anschlusselement zum Anschließen der HVI light plus Leitung an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage. Inkl. ein Schrumpfschlauch.
/www.dehn.at/store/f/51510015/HDVORSCHAU/819674.jpg)
819674

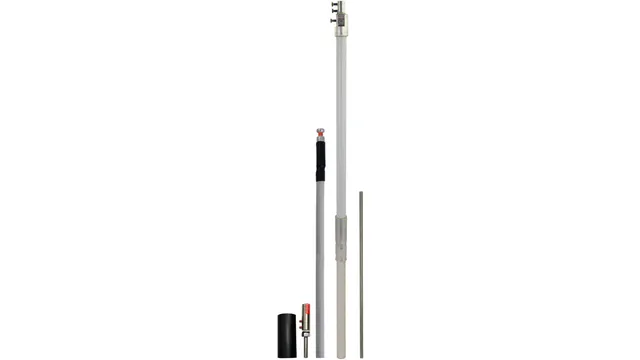

HVI light plus Leitung im Stützrohr mit Fangspitze | SET
Fangeinrichtung zum Einhalten des Trennungsabstandes. Bestandteile: Stützrohr (GFK/Al) D = 40 mm, l = 2.400 mm, Fangspitze (NIRO) l = 500 mm, HVI light plus vorkonfektioniert für Rohrinnenverlegung.
/www.dehn.at/store/f/52814156/HDVORSCHAU/107390.jpg)
107390

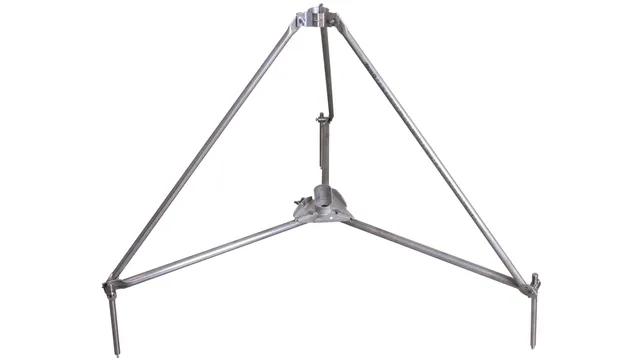

Dreibeinstativ klappbar
Dreibeinstativ (Ausführung klappbar) für Stützrohre D50 mm mit seitlichem Auslass. Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm.
/www.dehn.at/store/f/52811163/HDVORSCHAU/107399_1.jpg)
107399

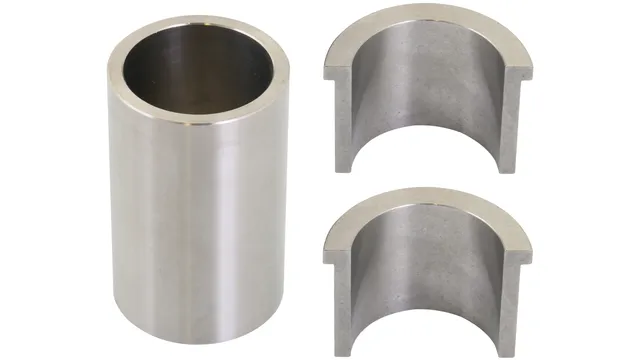

Adapterset für Drei- und Vierbeistative
Adapterset als Einsatz bei Drei- und Vierbeinstative zur Reduzierung von des Durchmessers von 50 mm auf 40 mm.
/www.dehn.at/store/f/51479124/HDVORSCHAU/275460_1.jpg)
275460

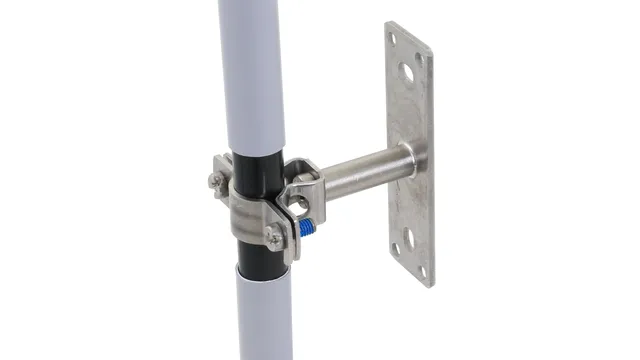

HVI light plus Ex W55 holder
Leitungshalter für die Verlegung der HVI light plus Leitung in explosionsgefährdeten Bereichen der EX-Zone 1 sowie Ex-Zone 21.
/www.dehn.at/store/f/52894685/HDVORSCHAU/253229.jpg)
253229

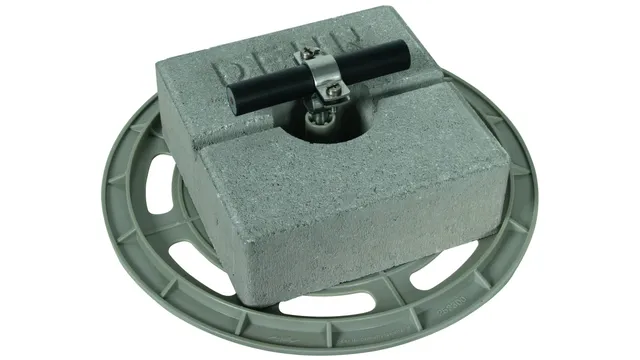

Dachleitungshalter mit Grundplatte und Betonstein | SET
Dachleitungshalter mit Zweischraubenüberleger aus NIRO zum Verlegen der HVI-Leitung auf Flachdächern. Ausführung mit Betonstein und Unterlegplatte, für Leitung 20-23 mm (feste Leitungsführung).
/www.dehn.at/store/f/52863107/HDVORSCHAU/819642.jpg)
819642

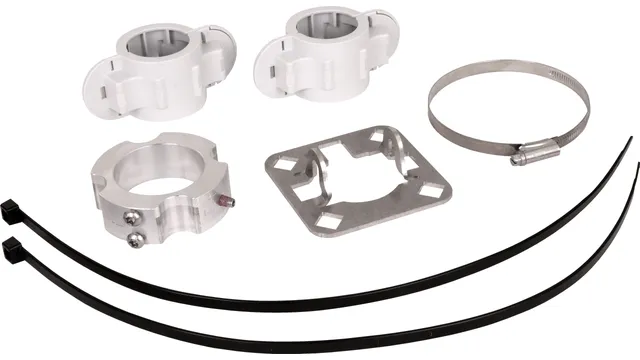

Befestigungsset Fangmast D40
Zur Montage der HVI light plus Leitung an Stützrohren mit D40 mm; bestehend aus Anschlussplatte (vierfach) und Befestigungsring mit Schelle für den Endverschluss.
/www.dehn.at/store/f/52863116/HDVORSCHAU/819296.jpg)
819296

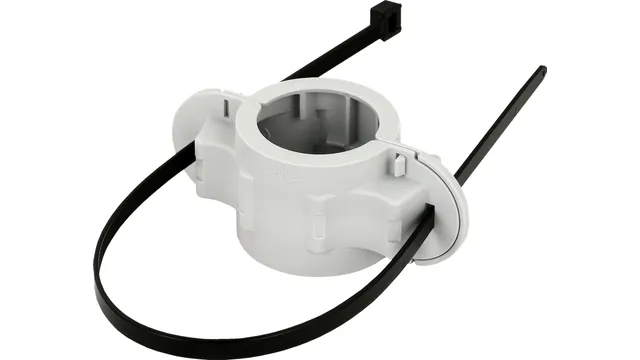

Befestigungsset für HVI light plus, D 40 mm
Befestigungsset zur Montage der HVI light plus Leitung an HVI light plus Stützrohren, bestehend aus zwei Halbschalen und einen Kabelbinder zum Befestigen von bis zu vier HVI light plus Leitungen im GFK-Bereich des Stützrohres.
/www.dehn.at/store/f/52863136/HDVORSCHAU/819297.jpg)
819297

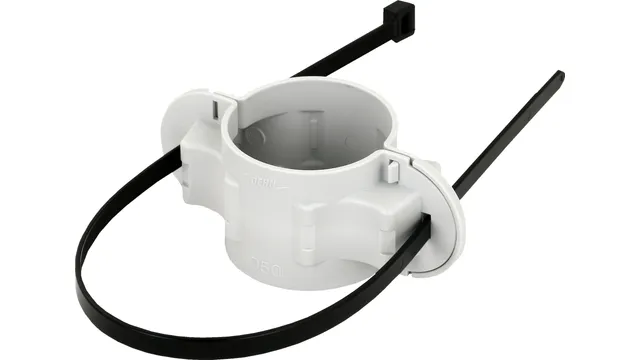

Befestigungsset für HVI und HVI light plus, D 50 mm
Befestigungsset zur Montage der HVI long Leitung an Stützrohren, bestehend aus zwei Halbschalen und einen Kabelbinder zum Befestigen von bis zu vier HVI Leitungen im GFK-Bereich des Stützrohres.
/www.dehn.at/store/f/51090510/HDVORSCHAU/540250.jpg)
540250
UNI-Erdungsklemme NIRO
Zum Einbinden der PV-Montagegestelle über die Führungsschienen in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
/www.dehn.at/store/f/51451809/HDVORSCHAU/472207.jpg)
472207

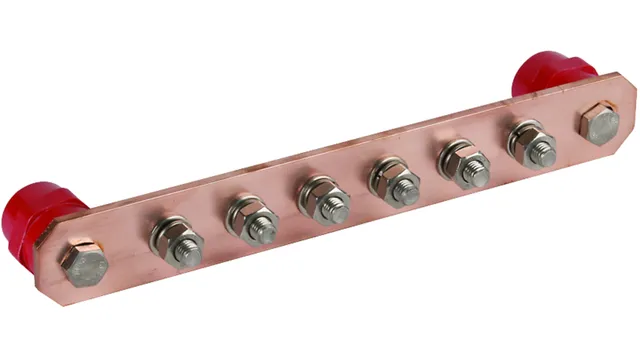

Potentialausgleichsschiene Industrie
Potentialausgleichsschiene Industrie nach DIN EN 62561-1, für den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
/www.dehn.at/store/f/52863059/HDVORSCHAU/819646.jpg)
819646

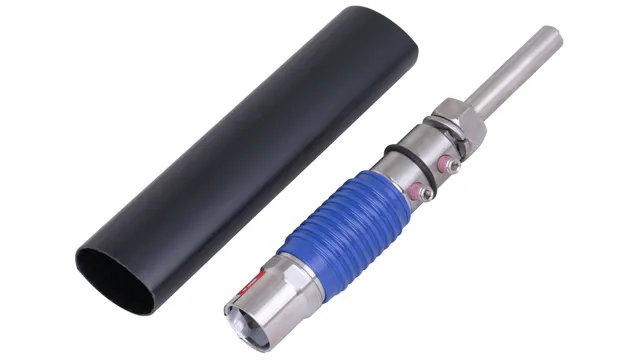

Isoliertes Anschlusselement erdseitig
Isolierendes Anschlusselement zum Abschließen der HVI light plus Leitung erdseitig, inkl. Schrumpfschlauch. Für die Isolationsprüfung der HVI light plus.
/www.dehn.at/store/f/52863068/HDVORSCHAU/819647.jpg)
819647
Isoliertes Anschlusselement Rohrinnenverlegung (RIV)
Isolierendes Anschlusselement zum Abschließen der HVI light plus Leitung bei Rohrinnenverlegung, inkl. Schrumpfschlauch. Für die Isolationsprüfung der HVI light plus.
/www.dehn.at/store/f/52863077/HDVORSCHAU/819648.jpg)
819648

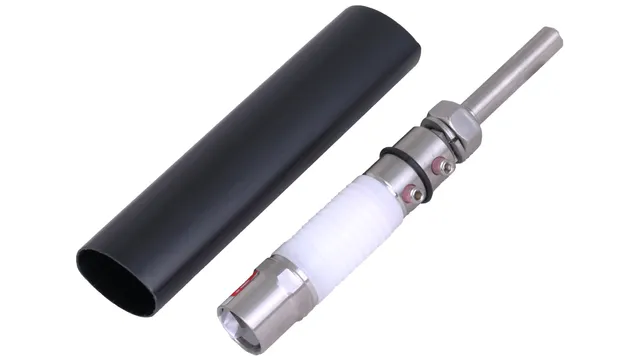

Isoliertes Anschlusselement Rohraußenverlegung (RAV)
Isolierendes Anschlusselement zum Abschließen der HVI light plus Leitung bei Rohraußenverlegung, inkl. Schrumpfschlauch. Für die Isolationsprüfung der HVI light plus.
/www.dehn.at/store/f/52863097/HDVORSCHAU/819649.jpg)
819649

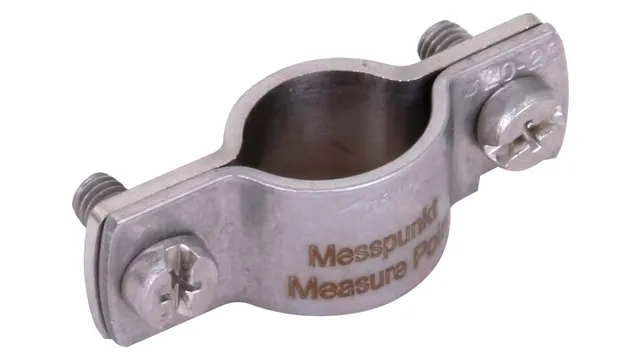

Messpunkt-Klemme
Messpunktklemme für die dauerhafte Installation zum Anschluss eines Messgerätes bei der Isolationsprüfung von HVI light plus Leitungen und HVI Leitungen.
/www.dehn.at/store/f/52891629/HDVORSCHAU/597817.jpg)
597817

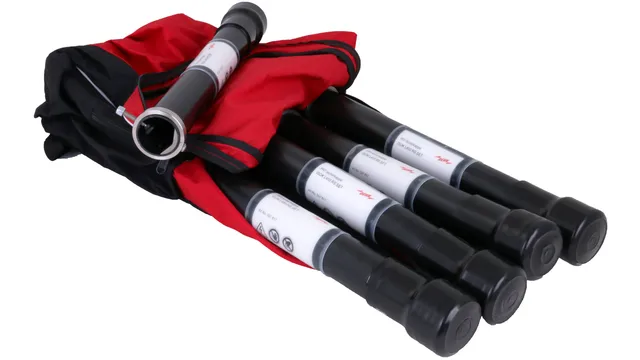

Isolierkappe HVI Set
Isolierkappen für die Isolationsprüfung an hochspannungsfesten isolierten Ableitungen. Set: 5 Stück im passenden Rucksack.
/www.dehn.at/store/f/52891621/HDVORSCHAU/597125.jpg)
/www.dehn.at/store/f/44293117/HDVORSCHAU/101110.jpg)
101110

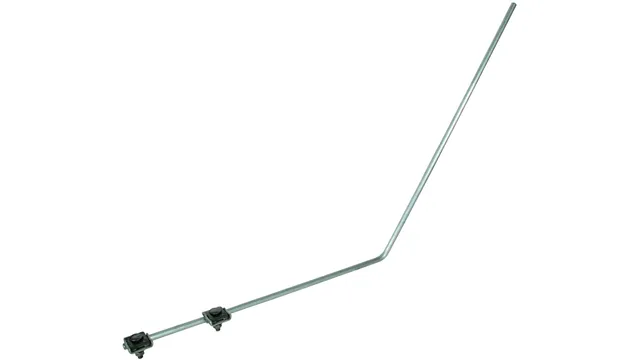

Fangspitze gewinkelt inkl. zwei Falzklemmen
Zur Befestigung an PV-Montagegestellen für den Schutz vor direktem Blitzeinschlag.
/www.dehn.at/store/f/53111026/HDVORSCHAU/840008_teil.jpg)
840018

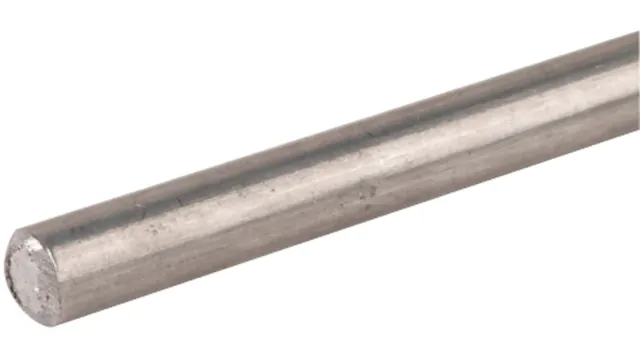

Runddraht DEHNalu
Nach DIN EN 62561-2 (VDE 0185-561-2), für den Einsatz bei Blitzschutzanlagen.
/www.dehn.at/store/f/51386272/HDVORSCHAU/105710.jpg)
105710

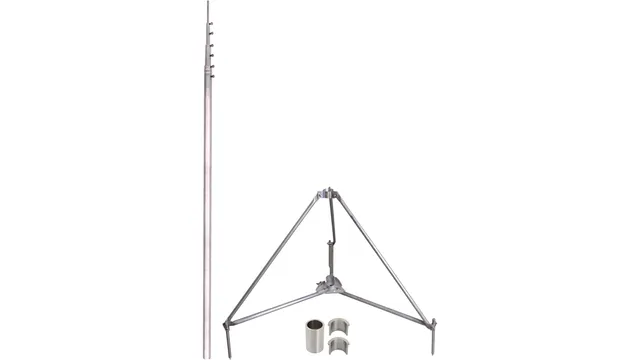

Teleskopierbare Fangstange mit Dreibeinstativ | SET
Teleskopierbare Fangstange freistehend mit klappbarem NIRO Dreibeinstativ zum Schutz von größeren Dachaufbauten.
/www.dehn.at/store/f/52802888/HDVORSCHAU/102340.jpg)
102340

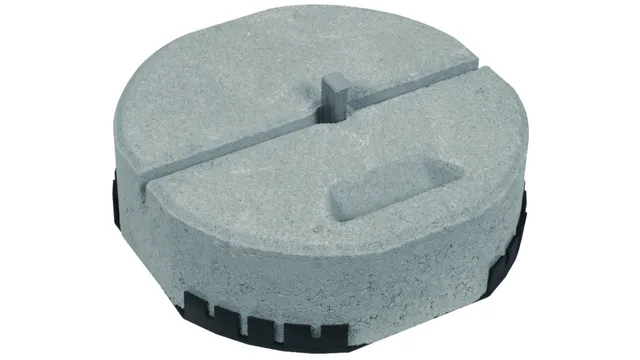

Betonsockel mit Unterlegplatte
Betonsockel für Fangstangen zum Schutz von kleineren Dachaufbauten auf Flachdächern.
/www.dehn.at/store/f/52447752/HDVORSCHAU/390050.jpg)
390050

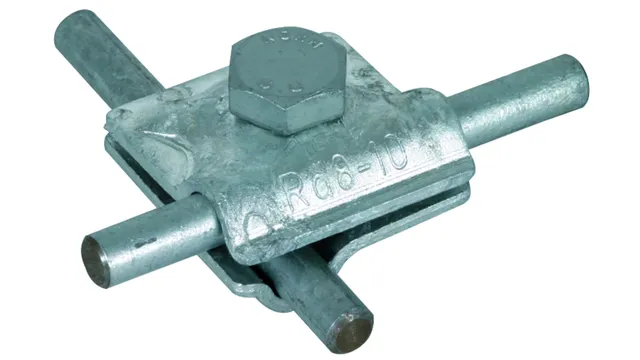

MV-Klemme
Mehrzweck-Verbindungs-Klemme nach DIN EN 62561-1 zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern.
/www.dehn.at/store/f/52956544/HDVORSCHAU/365010.jpg)
365010

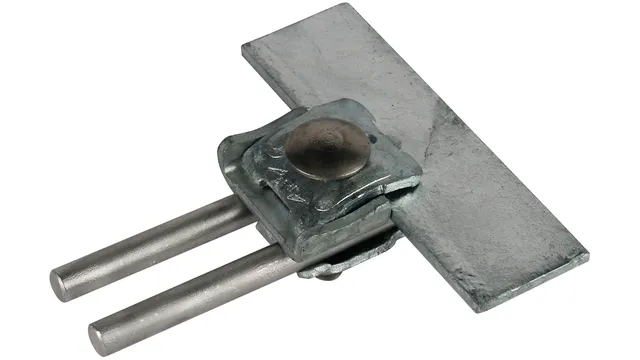

Falzklemme
Falzklemme nach DIN EN 62561-1, zum Verbinden von Rundleitern mit Falzen. Ausführung mit Doppelüberleger, Leitungsführung längs oder quer.
/www.dehn.at/store/f/51579648/HDVORSCHAU/274160.jpg)
274160
Wandleitungshalter DEHNhold
Leitungshalter DEHNhold mit geschlitztem Überleger zum Befestigen von Rundleitern.
/www.dehn.at/store/f/49068521/HDVORSCHAU/104905_unten.jpg)
104905

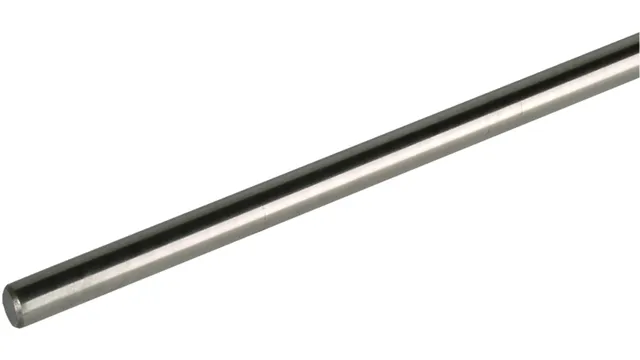

Erdeinführungsstange
Erdeinführungsstange nach DIN EN 62561-2, für den Anschluss der Ableitungen an die Erdungsanlage. Ausführung beidseitig angefast.
/www.dehn.at/store/f/51033349/HDVORSCHAU/459119.jpg)
459119

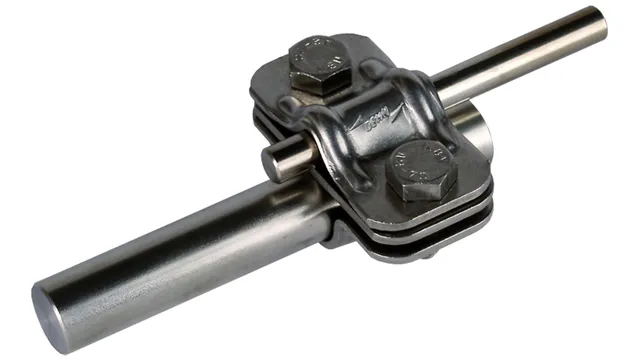

UNI-Trennklemme
UNI-Trennklemme nach DIN EN 62561-1, zum Verbinden der Ableitung mit der Erdeinführung. Ausführung mit Zwischenplatte für Erdeinführungsstangen Rd 16 mm.
/www.dehn.at/store/f/51042632/HDVORSCHAU/319219.jpg)
319219

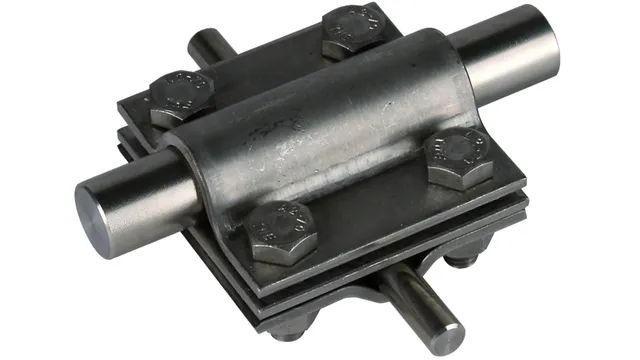

Anschlussklemme
Kreuzstück nach DIN EN 62561-1, für ober- und unterirdische Verbindung von Rund- und Flachleitern mit Fang- / Erdeinführungsstangen. Ausführung mit Zwischenplatte und Schrauben M8.
/www.dehn.at/store/f/52740088/HDVORSCHAU/253050.jpg)

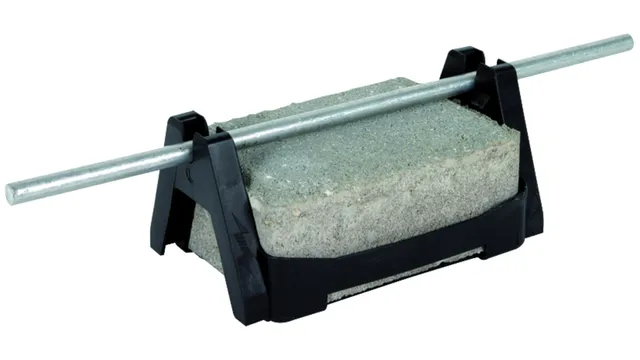

253050
Dachleitungshalter für Flachdächer
Zur Befestigung von Rundleitern auf Flachdächern; mit 2-facher Leitungshalterung Typ FB2.
540250
UNI-Erdungsklemme NIRO
Zum Einbinden der PV-Montagegestelle über die Führungsschienen in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
/www.dehn.at/store/f/44303926/HDVORSCHAU/365250_064295.jpg)
365250
UNI-Falzklemme NIRO / Al
Zum Einbinden der PV-Montagegestelle am Falzblech in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
Blitzschutz für die PV-Anlage: Trennungsabstand eingehalten
Die PV-Module müssen im Schutzbereich der getrennten Fangeinrichtung angeordnet sein – unter Einhaltung des Trennungsabstandes „s“. Prinzipiell sollte ein Blitzschutzsystem bevorzugt werden, das unter Berücksichtigung der erforderlichen Trennungsabstände keine direkte Verbindung zum PV-Stromversorgungssystem aufweist.
Hierfür empfiehlt sich der Einsatz der überprüfbaren HVI Leitung von DEHN. Mit der hochspannungsfesten isolierten Ableitung HVI light plus ergibt sich die Möglichkeit einen äquivalenten Trennungsabstand von z. B. s ≤ 60 cm (Luft) einzuhalten und trotzdem die Dachfläche optimal nutzen zu können.
Blitzschutz für die PV-Anlage: Trennungsabstand nicht eingehalten
Kann der nach DIN EN 62305-3 errechnete Trennungsabstand (s) nicht eingehalten werden, z.B. auf einem Metalldach, muss der Blitzschutz-Potentialausgleich durchgeführt werden.
HVI Blitzschutz von DEHN
Bei konventionellen äußeren Blitzschutzanlagen gestaltet sich die Einhaltung der vorgeschriebenen Trennungsabstände oft schwierig. Herausforderungen sind Platz- und Architekturvorgaben. Die Lösung dafür bietet ein HVI Blitzschutzsystem. Der spezieller Aufbau der HVI Leitung ermöglicht die Einhaltung äquivalenter Trennungsabstände von je nach HVI Variante 45 cm bis 90 cm (Luft) zu geerdeten metallenen Gebäudeinstallationen. Alle Installationsvarianten sind gemäß DIN IEC/TS 62561-8 geprüft.
Zum HVI BlitzschutzDownloads
| Auswahlhilfe | Schutzkonzept PV-Anlagen | Blitz- und Überspannungsschutz auf Gebäuden mit äußerem Blitzschutz | .pdf 1.6 MB |
| Schutzvorschlag | Photovoltaik-Dachanlagen | Blitz- und Überspannungsschutz für Photovoltaik-Dachanlagen | .pdf 3.2 MB |
Sie haben Fragen zum äußeren Blitzschutz für Photovoltaikanlagen im Gewerbe?
Wir helfen Ihnen gerne weiter. Rufen Sie uns einfach an oder schreiben uns eine Mail:
